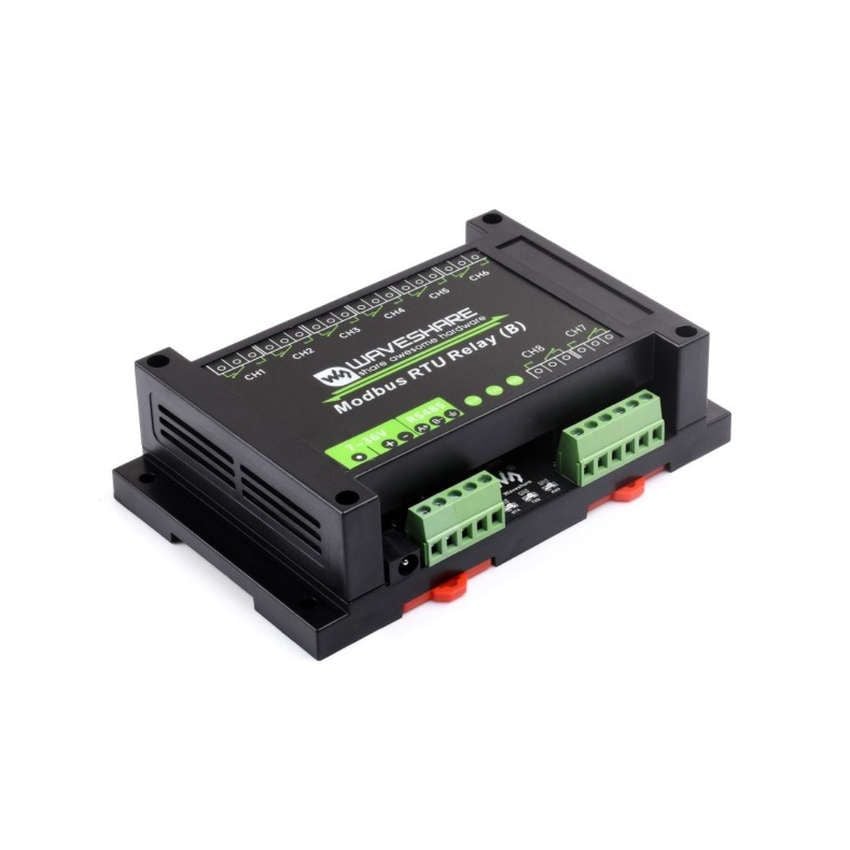

Waveshare 8-kanals relémodul med Modbus RTU og RS485 i skrå visning

8-kanals relémodul med Modbus RTU og RS485

Legg til i ønskeliste
kr 699,00
Bli den første til å omtale produktet

Relémodulen gir åtte individuelt styrbare kanaler via Modbus RTU.

Waveshare-modulen kommuniserer over RS485 og kan adresseres fra 1 til 255, slik at flere moduler kan kobles til samme buss. Relékontaktene er spesifisert for opptil 10A ved 250V AC eller 30V DC, mens modulen forsynes med 7V til 36V DC.

Modulen har optisk og magnetisk isolasjon, isolasjon av strømforsyningen samt TVS- og overspenningsvern. ABS-huset monteres på en 35mm DIN-skinne, og skruterminalene gir tilkobling for automasjon, bygningsstyring og IoT-systemer.

Kjøp nå så vil vi sende varen innen 9. nov. 2026
Varenummer
MR-01756
Kategorier:
Reléer
WAVESHARE
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

8-kanals relémodul for Modbus RTU over RS485

Relémodulen fra Waveshare gir digital styring av åtte relékanaler via RS485 og standard Modbus RTU. Kontaktene er spesifisert for en maksimal belastning på 10A / 250V AC / 30V DC. Adressering fra 1 til 255 gjør det mulig å koble flere moduler til samme buss. Modulen har skruterminaler og et ABS-hus beregnet for montering i styreskap.

Waveshare 8-kanals relémodul med RS485 og rekker med skruterminalerWaveshare 8-kanals relémodul med RS485 og rekker med skruterminaler
Åtte relékanaler styres via Modbus RTU over RS485

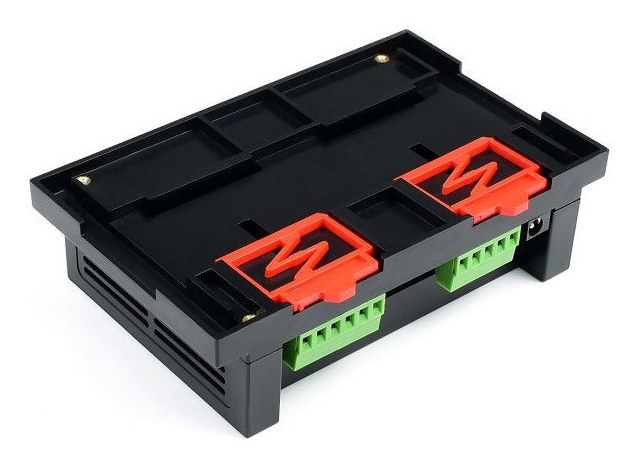

Undersiden av 8-kanals relémodul med terminaldeksler og tilkoblingerUndersiden av 8-kanals relémodul med terminaldeksler og tilkoblinger
ABS-huset er tilpasset montering på 35mm DIN-skinne

Isolasjon, vern og statusindikatorer

Hvert relé har egen optisk isolasjon. Modulen har også isolasjon av strømforsyningen, magnetisk isolasjon, en tilbakestillbar sikring, TVS, overspenningsvern og beskyttelsesdioder. Tre LED-indikatorer viser drifts- og kommunikasjonsstatus: STA blinker under normal MCU-drift, TXD blinker når data sendes, og RXD blinker når data mottas. ABS-huset kan monteres på en 35 mm DIN-skinne.

Tilkobling av strømforsyning og last

Modulen forsynes med 7V til 36V DC. Hver relékanal har kontaktene 1NO og 1NC, mens skruterminalene brukes til strømforsyning, RS485 og lasttilkobling. Ved normalt åpen styring kobles lasten via COM og NO. Relékontaktenes maksimale belastning er oppgitt som 10A / 250V AC / 30V DC.

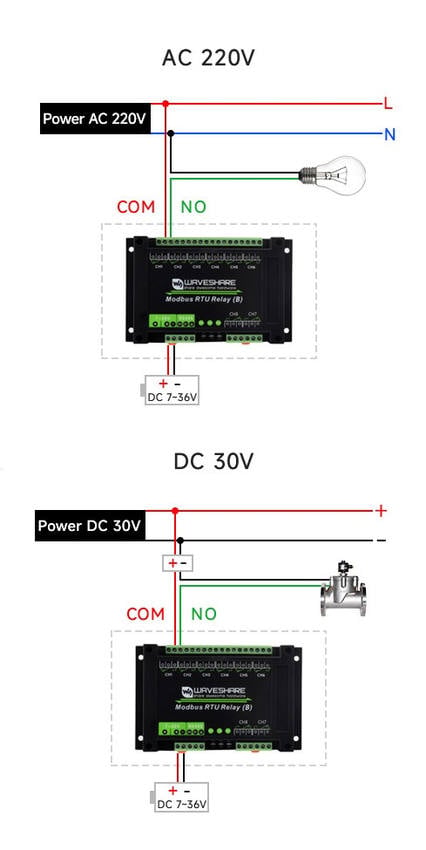

Koblingsskjema for 8-kanals relémodul med AC- og DC-lastKoblingsskjema for 8-kanals relémodul med AC- og DC-last
Relékontaktenes maksimale belastning er 10A / 250V AC / 30V DC
RS485-nettverk med flere adresserbare 8-kanals relémodulerRS485-nettverk med flere adresserbare 8-kanals relémoduler
Adresser fra 1 til 255 støtter flere moduler på samme RS485-buss

Kommunikasjon og adresserbar styring

RS485-grensesnittet bruker standard Modbus RTU og støtter enhetsadresser fra 1 til 255. Kommandoer kan slå individuelle reléer av og på eller lese statusen til alle kanalene. En egen funksjon støtter kortvarig innkobling etterfulgt av automatisk utkobling via kommando. Modulen kan styres med blant annet Modbus Poll, Arduino IDE og dedikerte biblioteker for Raspberry Pi og STM32.

Bruksområder for reléstyring

De åtte kanalene og Modbus-kommunikasjonen er beregnet for flere typer styrings- og automasjonssystemer:

  • Industrielle automasjonssystemer
  • Styring av husholdningsapparater
  • Kontroll av belysning
  • Styring av elektriske motorer
  • Overvåking og automasjon i bygninger
  • IoT-systemer

Spesifikasjoner

Merke
Waveshare
Modell
25739
Forsyningsspenning for reléspole
7V til 36V DC
Antall reléer
8
Kontakter
1NO, 1NC
Kommunikasjonsgrensesnitt
RS485
Kommunikasjonsprotokoll
Standard Modbus RTU
RS485-adresse
1 til 255
Overføringshastigheter
4800, 9600, 19200, 3840, 57600, 128000, 256000
Standard kommunikasjonsformat
9600, N, 8, 1
Maksimal relébelastning
10A / 250V AC / 30V DC
Beskyttelse
Isolasjon av strømforsyningen, optisk isolasjon, magnetisk isolasjon, tilbakestillbar sikring, TVS, overspenningsvern og beskyttelsesdioder
LED-indikatorer
STA for MCU-status, TXD for sending og RXD for mottak
Husmateriale
ABS
Montering
35 mm DIN-skinne
Arbeidstemperatur
-40°C til 85°C
Arbeidsfuktighet
40% RH til 80% RH
Mål
145 x 90 x 40 mm

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01756
MerkeWaveshare
EAN7073330517565
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
RS485 – Bruksanvisning – nettside
RS485 – Datablad – nettside
IO-8CH – Veiledning – nettside
RS485 – Programvare – nettside
