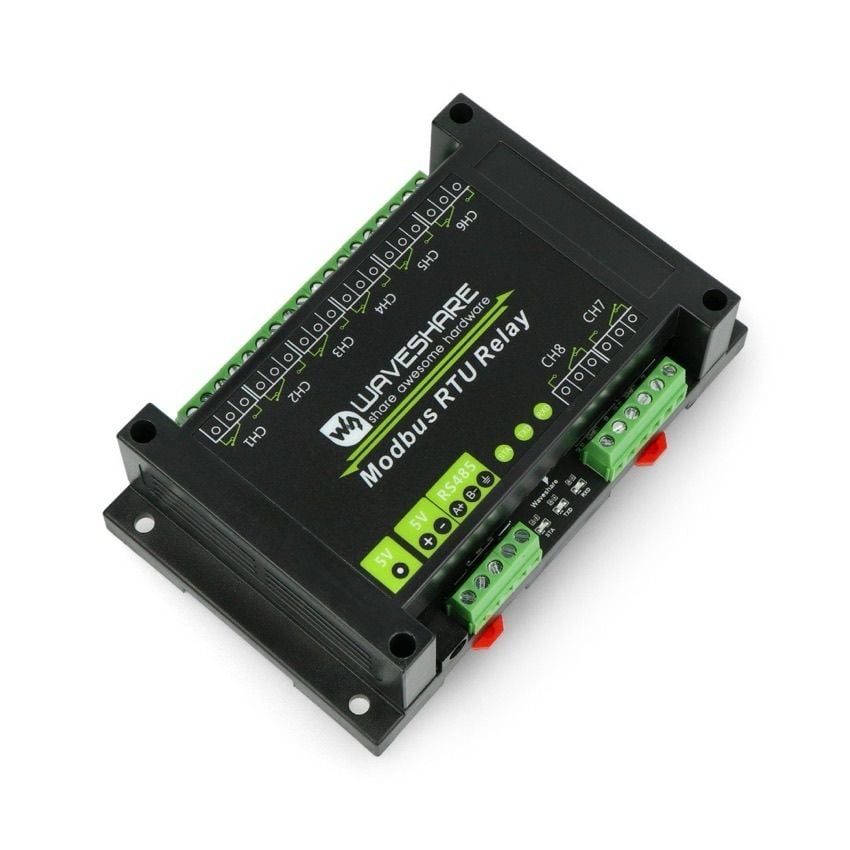

Relé 8-kanals Modbus fra Waveshare er en profesjonell løsning for industriell automasjon og smarthus. Modulen har 8 uavhengige relékanaler som kan styre laster opptil 230VAC eller 30VDC med maks strøm på 10A per kanal. Hvert relé har NO og NC kontakter for fleksibel kobling.
Modbus RTU-protokoll for enkel integrasjon.
Kommunikasjon via RS485 Modbus RTU gjør det enkelt å integrere modulen med PLC, Arduino, Raspberry Pi, ESP32 og andre styresystemer. Støtter opptil 255 enhetsadresser på samme buss, noe som muliggjør omfattende distribuert styring.
Optoisolasjon beskytter styrekretsen.
Innebygd optoisolasjon skiller høyspenningssiden fra logikkretsen. Dette gir galvanisk separasjon og beskytter mikrokontrolleren mot støy og spenningstopper fra induktive laster som motorer og spoler.
Robust RS485-grensesnitt med overspenningsvern.
RS485-bussen har innebygd beskyttelse mot lynnedslag (600W) og ESD (15kV). Dette gjør modulen egnet for industrielle miljøer med elektromagnetisk støy. Differensiell signaloverføring sikrer pålitelig kommunikasjon over lange avstander.
Modulen har spesialfunksjoner som tidsforsinket av/på (flash on/off) med 100 ms oppløsning og mulighet for å styre enkeltreléer eller alle samtidig. LED-indikatorer viser MCU-status, TX og RX for enkel feilsøking og overvåking av seriell kommunikasjon.
| Antall kanaler | 8 |
| Maks. kontaktspenning | 250 VAC / 30 VDC |
| Maks. strøm | 10 A per kanal |
| Spolens spenning | 5 V |
| Kommunikasjon | RS485 Modbus RTU |
| Baudrater | 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000 |
| Standard kommunikasjon | 9600, N, 8, 1 |
| Enhetsadresser | 1–255 |
| Relékontakter | 1NO + 1NC per kanal |
| RS485-beskyttelse | Lyn/overspenning 600W, ESD 15kV |
| Arbeidstemperatur | −15 °C til +70 °C |
| Luftfuktighet | 40–85 % RH |
| Strømforbruk | Standby: 0,18W / Alle på: 2,9W |
| Tilkoblinger | Skrueterminaler |
| Kabinett | ABS med DIN-skinnemontering |
| Dimensjoner | 145 × 90 mm |
Modulen støtter standard Modbus RTU-kommandoer for fleksibel styring:
- 01 (Read Coils): Les relétilstand
- 03 (Read Holding Registers): Les adresse og programvareversjon
- 05 (Write Single Coil): Skriv enkeltrelé (på/av/veksle)
- 06 (Write Single Register): Sett baudrate og enhetsadresse
- 0F (Write Multiple Coils): Skriv alle reléer samtidig
CRC16-sjekksumvalidering sikrer dataintegritet.
Alle Modbus-rammer bruker CRC16-kontrollsum for å oppdage overføringsfeil. Dette er spesielt viktig i støyfylte industrielle miljøer hvor elektromagnetisk interferens kan forstyrre kommunikasjonen.
- Flash on/off: Tidsforsinket aktivering/deaktivering (100 ms oppløsning, maks 3276 sekunder)
- Toggle-funksjon: Veksle tilstand på enkeltrelé eller alle samtidig
- Statusindikasjon: LED for MCU, TX og RX
- Multi-drop nettverk: Opptil 255 enheter på samme RS485-buss
- Konfigurerbar baudrate: 4800 til 256000 bps
- Industriell automasjon: PLC-basert styring, maskinovervåking, produksjonslinjer
- Bygningsautomasjon: HVAC-styring, belysningskontroll, ventilasjon
- Tilgangskontroll: Elektriske dørslåser, porter, sikkerhetsalarmer
- Energistyring: Lastkobling, tidsbasert strømstyring, effektoptimalisering
- IoT-prosjekter: Fjernstyring via gateway, SCADA-integrasjon
- Landbruk: Vanningssystemer, klimakontroll i drivhus
DIN-skinnemontering for enkel installasjon.
Det robuste ABS-kabinettet har integrert feste for standard DIN-skinne (35 mm). Skrueterminalene gir sikre tilkoblinger for både strømforsyning, RS485-buss og lastutganger. Kompakte dimensjoner på 145 × 90 mm passer i de fleste sikringsskap og koblingsbokser.
Waveshare tilbyr ferdig eksempelkode for rask oppstart:
- Raspberry Pi: Python-bibliotek via RS485 CAN HAT
- Arduino: C/C++ via RS485 CAN Shield
- STM32: HAL-basert eksempel for NUCLEO-F103RB
- PLC: Ladder-logikk for SIMATIC S7-200 SMART
- PC: SSCOM seriell debugging-programvare
Profesjonell kvalitet for krevende miljøer.
Høykvalitets mekaniske reléer med fortykkede strømbaner sikrer pålitelig drift over lang tid. Bred arbeidstemperatur fra −15 °C til +70 °C og RS485 overspenningsvern gjør modulen ideell for industrielle installasjoner og utendørs skap.
Skalerbar løsning for distribuerte systemer.
Med støtte for 255 Modbus-adresser kan du bygge omfattende distribuerte kontrollsystemer. Koble flere moduler på samme totrådsbuss og styr hundrevis av reléer fra én sentral Modbus-master.
