Relémodul med 2 kanaler H/L med optoisolasjon - 10A/250VAC - 5V spole

Legg til i ønskeliste

Modulen har to

reléer med spoler

som drives med en spenning på 5 V med optisk isolasjon av inngangen og monteringshull. Denne

H-Bridge relay modulen

lar deg

kontrollere aktuatorer ved hjelp av mikrokontrollerporter

eller hvilken som helst utviklingskit ved å bruke lav eller høy status - valgt med en jumper.

På lager
SKU
MR-00058

Frakt fra 79 kr  •  Betal med Vipps, kort eller senere  •  EHF-faktura for bedrifter

Norsk bedrift - varene sendes fra Norge innen 24t

Produktbeskrivelse

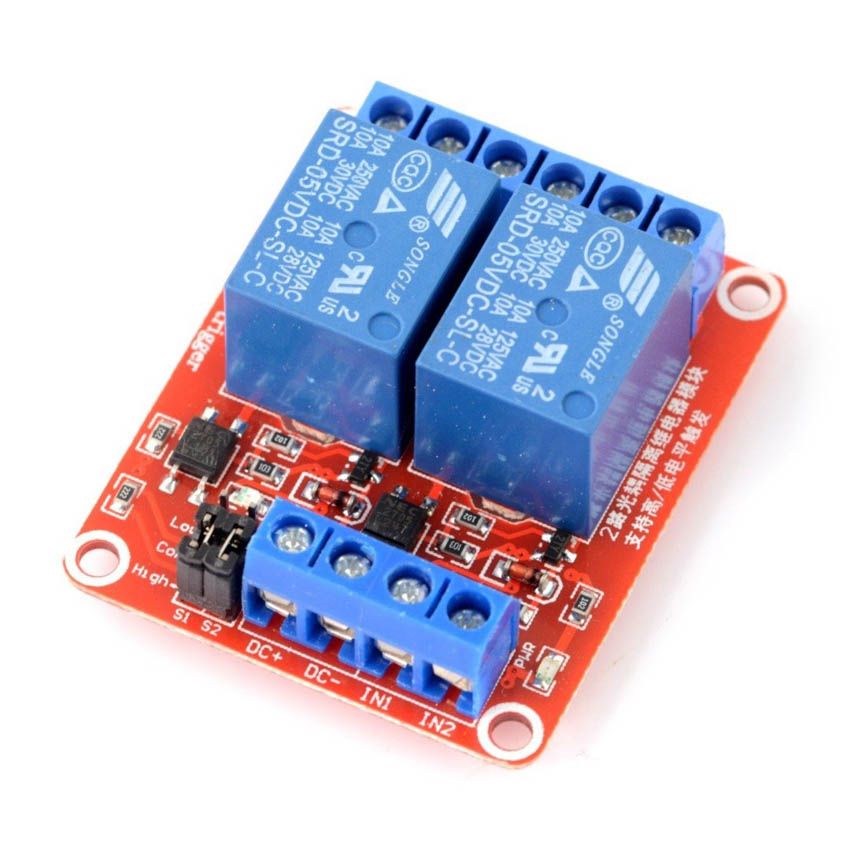

Relémodulen (H-bro) med to kanaler

tillater to separate enheter (på og av) samtidig eller én enhet, for eksempel en elektrisk aktuator eller

likestrømsmotor, slik at du kan kontrollere retningen.

For aktuatorer betyr det at ved å bruke denne modulen kan du kontrollere aktuatorbevegelsen, enten det er innføring eller uttrekking av sylinderen, og for elektrisk motor kan du enkelt kontrollere hvilken retning motoren spinner.

Merk at denne modulen lar deg kontrollere aktuatorer eller elektriske motorer

som forbruker strøm på opptil 10 A. Du kan også bruke mikrokontrollerens port eller hvilken som helst utviklingskit, for eksempel

Arduino og Raspberry Pi, gjennom lav- eller høy-status

valgt av jumper for å kontrollere driften.

Optoisolasjon skiller kontrollsignalet fra delen som er knyttet til reléets kraft, og gir dermed arbeidssikkerheten til styringssystemet.

Relémodul - tilkobling

For riktig drift er det tilstrekkelig å koble strøm til reléspolen og det digitale kontrollsignalet. Kontaktene er skrutilkoblinger som kan kobles til med hvilke som helst kabler der isolasjonen er fjernet i endene.

Bruksområder

  • Driver for lys
  • Driver for aktuatorer

  • Kontroll av elektriske motorer og dens rotasjonsretning

  • På- og avbryting for elektriske enheter

Pinner

  • DC+ - strømforsyning til systemet
  • DC - jordforbindelse til systemet
  • IN1, IN2 - kontrollinnganger til reléene som aktiveres av høy eller lav status
  • Jumper - for å endre statusen til aktivering av reléet:
    • posisjon H - den angitte kanalen aktiveres av høy status
    • posisjon L - den angitte kanalen aktiveres av lav status
  • Utgangsrelékontakter:
    • NC - COM er kortsluttet som standard
    • COM - delt, kortsluttet med NC eller NO, avhengig av kontrollsignalet
    • NO - splittet som standard
Relémodul med 2 kanaler.Relémodul med 2 kanaler.

Relémodul med 2 kanaler.

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
