ESP32-C3-Zero – mini utviklingskort med WiFi, Bluetooth 5 og USB-C

ESP32-C3-Zero – WiFi og Bluetooth 5 i miniformat

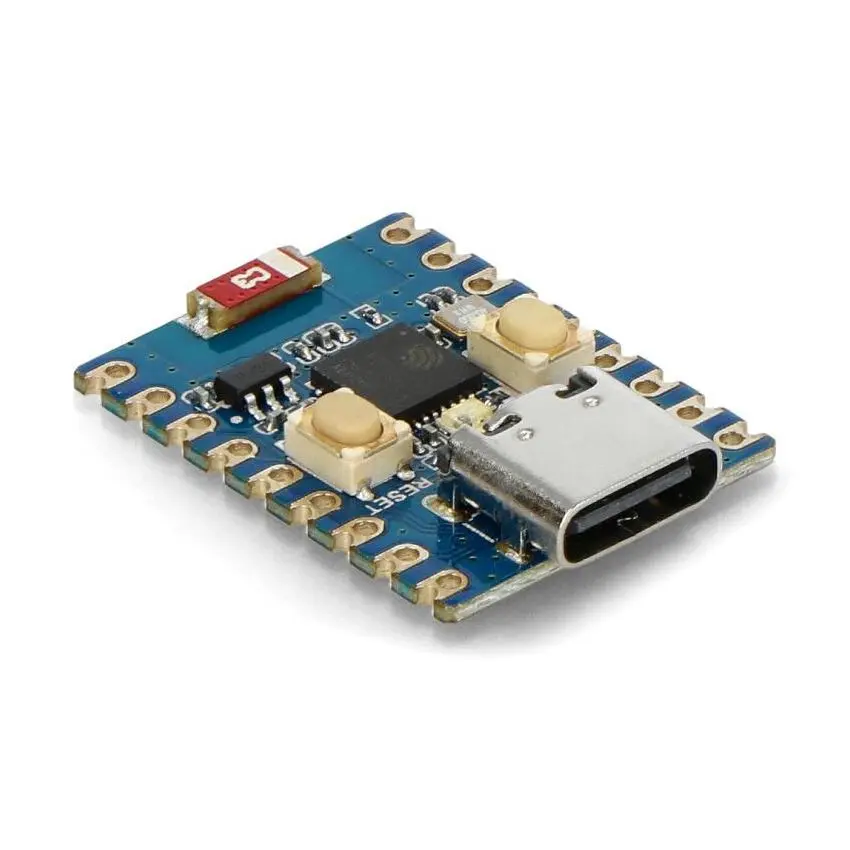

ESP32-C3-Zero er et ultrakompakt utviklingskort fra Waveshare basert på ESP32-C3FN4-brikken. Kortet har en 32-bit RISC-V-prosessor med klokkefrekvens opptil 160MHz og støtter 2,4GHz WiFi (802.11 b/g/n) samt Bluetooth 5 LE. Med mål på kun 23,5 × 18 mm og castellated-hull langs kantene er kortet designet for direkte lodding til bærekort i kompakte IoT-løsninger.

Kompakt ESP32-C3 utviklingskort med RISC-V-prosessor og trådløs tilkobling for IoT.

Kortet har en innebygd keramisk 2,4GHz-antenne, USB-C-port for programmering og strømforsyning, samt 15 GPIO-pinner med støtte for SPI, I2C, UART, I2S og ADC. Innebygd WS2812 RGB-LED gir visuell tilbakemelding direkte på kortet.

Komponenter på kortet

Kortet inneholder følgende elementer:

• USB-C-port – brukes til programmering, strømforsyning og seriell kommunikasjon med PC
• BOOT-knapp (GPIO9) – hold nede ved tilkobling av USB-kabel for å gå inn i firmware-nedlastingsmodus
• RESET-knapp – starter mikrokontrolleren på nytt uten å koble fra strømmen
• WS2812 RGB-LED – adresserbar LED koblet til GPIO10, brukes til statusindikasjon eller visuell tilbakemelding
• CAT6219-330TD-GT3 LDO-spenningsregulator – regulerer inngangsspenningen ned til stabile 3,3V for mikrokontrolleren
• ESP32-C3FN4-prosessor – enkeltkjerne RISC-V 32-bit SoC med innebygd WiFi, Bluetooth 5 LE og 4MB Flash
• Keramisk 2,4GHz-antenne – innebygd antenne for trådløs kommunikasjon, bør ikke dekkes av PCB eller metallkomponenter

Maskinvaredetaljer

Kortet er utstyrt med TX- og RX-indikatorer. Ekstern strømforsyning kan tilføres via 5V castellated-hull (3,7–6V). GPIO12–GPIO17 er reservert for den interne 4MB Flash-brikken og er ikke tilgjengelige eksternt.

Programmering og utviklingsmiljøer

ESP32-C3-Zero støtter fire utviklingsmiljøer:

• Arduino IDE – legg til ESP32-boardpakken via Boards Manager og aktiver USB CDC for seriell kommunikasjon, siden kortet ikke har en egen USB-til-UART-brikke
• ESP-IDF – Espressifs offisielle rammeverk i C/C++ for full kontroll over maskinvaren og produksjonsklare prosjekter
• MicroPython – skriv Python-kode direkte på mikrokontrolleren via Thonny IDE, med mulighet for å flashe firmware via Espressifs flash_download_tool
• CircuitPython – Adafruits nybegynnervennlige Python-variant, egnet for rask eksperimentering og læring

For å laste opp firmware: hold BOOT-knappen nede, koble til USB-C-kabelen, og slipp knappen. Kortet går da i nedlastingsmodus.

Bruksområder

• IoT-sensornoder – samle inn temperatur-, fuktighets- eller bevegelsesdata og send dem via WiFi til en server eller skyplattform
• Smarthjem-automatisering – styr releer, LED-strips eller motoriserte enheter trådløst fra en app eller Home Assistant
• Bærbare enheter – lavt strømforbruk og kompakte mål gjør kortet egnet for batteridrevne wearables og loggere
• BLE-beacons og nærhetssensorer – bruk Bluetooth 5 LE til posisjonsbestemmelse, nærhetsvarsling eller enkel datautveksling
• Trådløse fjernkontroller – bygg kompakte kontrollere med knapper og joysticks som kommuniserer via ESP-NOW eller WiFi
• Prototyping og utdanning – lær mikrokontrollerprogrammering med støtte for Python og Arduino i et rimelig, lite format
• Innebygde systemer – castellated-hull gjør det enkelt å lodde kortet direkte inn i egne PCB-design for serieproduksjon

Spesifikasjoner

Pakkeinnhold

• 1× ESP32-C3-Zero utviklingskort (med påloddede pinner)
