USB til RS485-omformer med USB-B-kontakt og synlige kretskomponenter

USB til RS485-omformer med FT232RL og USB-B

Legg til i ønskeliste
kr 449,00
Bli den første til å omtale produktet

USB-RS485-omformeren gir tilgang til en virtuell COM-port.

Omformeren kobler en datamaskin eller mikrokontroller til en RS-485-buss via USB-B. Bussen støtter opptil 32 enheter over en linje på opptil 1 km, med opptil 10 Mb/s. Skruterminaler og stiftlist følger med for egen lodding, mens USB-A-til-B-kabel kjøpes separat.

Kjøp nå så vil vi sende varen innen 9. nov. 2026
Varenummer
MR-01759
Kategorier:
Kabler og adaptere, Signalomformere
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

USB til RS-485-omformer for datamaskin og mikrokontroller

Omformeren kobler en RS-485-buss til en datamaskin eller mikrokontroller via USB. Den er basert på FT232RL og registreres i systemet som en virtuell seriell COM-port.

RS-485-bussen kan betjene opptil 32 enheter. Linjen kan være opptil 1 km lang og ha en overføringshastighet på opptil 10 Mb/s.

USB til RS-485-omformer koblet til et koblingsbrett med USB-kabelUSB til RS-485-omformer koblet til et koblingsbrett med USB-kabel
RS-485 støtter opptil 32 enheter på en linje på opptil 1 km

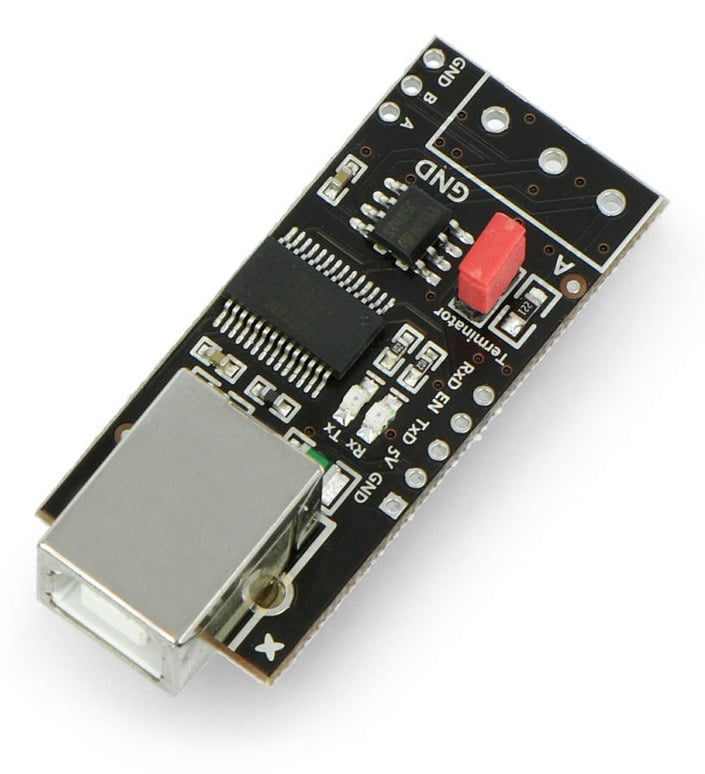

USB til RS-485-omformer i vinklet visning med USB-B-kontaktUSB til RS-485-omformer i vinklet visning med USB-B-kontakt
Terminering kobles inn med en jumper på JP1

Signalstyring, statuslys og terminering

FT232RL håndterer USB-grensesnittet, mens MAX485 brukes i RS-485-delen. Tre av de fem tilgjengelige CBUS-linjene benyttes til to LED-indikatorer for overføringsretning og til aktivering av RS-485-grensesnittet.

Den innebygde terminatoren kobles inn ved å plassere en jumper på JP1. Termineringen tilfører parallell impedans som reduserer signalrefleksjoner som kan forstyrre overføringen ved lange forbindelser.

Virtuell COM-port og USB-UART-funksjon

Modulen støtter Windows 7, Windows 8, Windows XP, Linux, Windows CE og Mac OS. I systemet vises den som en virtuell seriell COM-port.

Modulen kan også brukes som en USB-UART-omformer gjennom de ledige loddepunktene JP3, der en kontaktlist kan loddes inn. JP2 er ikke montert som standard og gir tilgang til RS-485-signalene og jord. Polymersikringen F1 tåler opptil 500 mA og bidrar til å beskytte USB-porten ved kortslutning.

Baksiden av USB til RS-485-omformeren med USB-B-kontakt og kontaktpunkterBaksiden av USB til RS-485-omformeren med USB-B-kontakt og kontaktpunkter
JP3 kan klargjøres med en kontaktlist for bruk som USB-UART-omformer

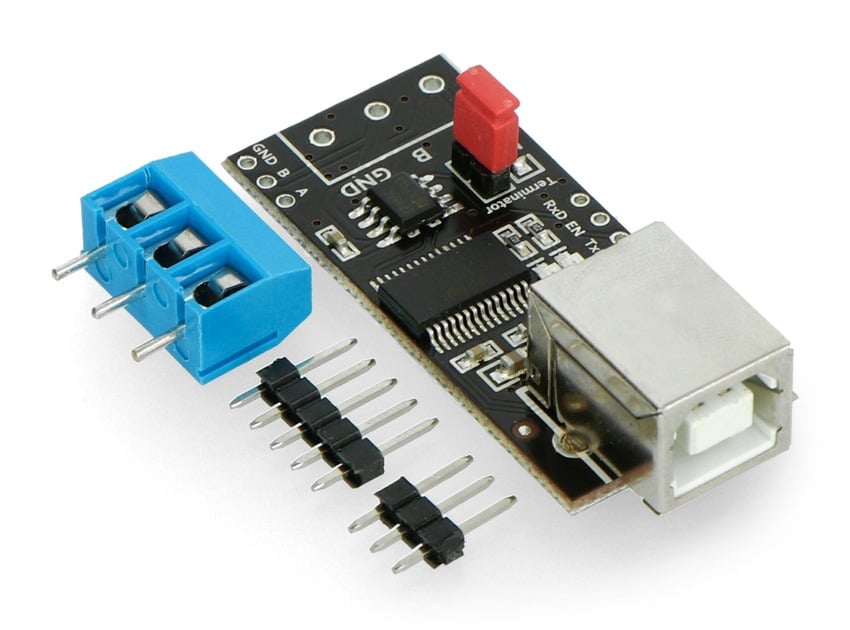

USB til RS-485-omformer med USB-B-kontakt, skruterminal og løse kontaktlisterUSB til RS-485-omformer med USB-B-kontakt, skruterminal og løse kontaktlister
Kontaktene følger med og må loddes på av brukeren

Tilkobling og montering

Omformeren kan kobles til med ARK-skruterminaler eller monteres på et koblingsbrett gjennom en kontaktlist. Kontaktene følger med, men må loddes på av brukeren.

For tilkobling til en datamaskin brukes en USB-A til USB-B-kabel av typen som ofte benyttes til skrivere. Kabelen kjøpes separat.

Bruksområder

Omformeren gir flere muligheter for kommunikasjon mellom USB, RS-485 og UART:

  • Koble en datamaskin til en RS-485-buss via USB
  • Gi Arduino- eller STM32-baserte løsninger tilgang til en RS-485-linje
  • Bruke modulen som USB-UART-omformer via JP3

Spesifikasjoner

Omformerbrikke
FT232RL
RS-485-brikke
MAX485
USB-kontakt
USB-B
Grensesnitt
RS-485
Linjekapasitet
Opptil 32 enheter
Linjelengde
Opptil 1 km
Overføringshastighet
Opptil 10 Mb/s
Virtuell port
Seriell COM-port
Operativsystemer
Windows 7, Windows 8, Windows XP, Linux, Windows CE og Mac OS
Beskyttelse
Polymersikring F1, opptil 500 mA

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01759
EAN7073330517596
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
FT232R – Datablad – PDF (770.59 kB)
RS485 – Dokumentasjon – PDF (20.07 kB)
