2-kanals RS232-modul for Raspberry Pi Pico, UART-konverter

RS232-grensesnitt for Pico-baserte prosjekter

Denne modulen er laget for prosjekter der en Raspberry Pi Pico skal kommunisere med utstyr som bruker RS232. Kortet fungerer som en mellomledd mellom UART-signaler fra mikrokontrolleren og klassisk seriell RS232-kommunikasjon, og gjør det enklere å integrere moderne utviklingskort med eldre eller industrielle enheter. Løsningen har to separate kanaler, slik at du kan håndtere mer enn én seriell forbindelse i samme oppsett.

UART til RS232 og RS232 til UART i én kompakt modul.

Modulen er basert på SP3232EEN-transceiveren og støtter toveis konvertering mellom signalnivåene. Dette gjør den nyttig i prosjekter der Pico skal lese fra eller sende data til måleutstyr, kontrollsystemer eller andre enheter som fortsatt bruker RS232 som fysisk grensesnitt. Status-LED-er på kortet viser både strøm og aktivitet på kanalene, noe som gir bedre oversikt under testing og drift.

Når modulen er et naturlig valg

Den passer spesielt godt i oppsett der seriell kommunikasjon må kombineres med enkel montering og tydelige tilkoblinger:

• kommunikasjon mellom Pico og eldre RS232-enheter
• grensesnitt mot måleinstrumenter og seriell industrielektronikk
• prototyper der to uavhengige RS232-kanaler er nyttige
• testoppsett med UART-baserte data fra mikrokontrolleren
• prosjekter der skruterminaler og tydelig pinout gjør monteringen enklere

Tilkobling og praktiske detaljer

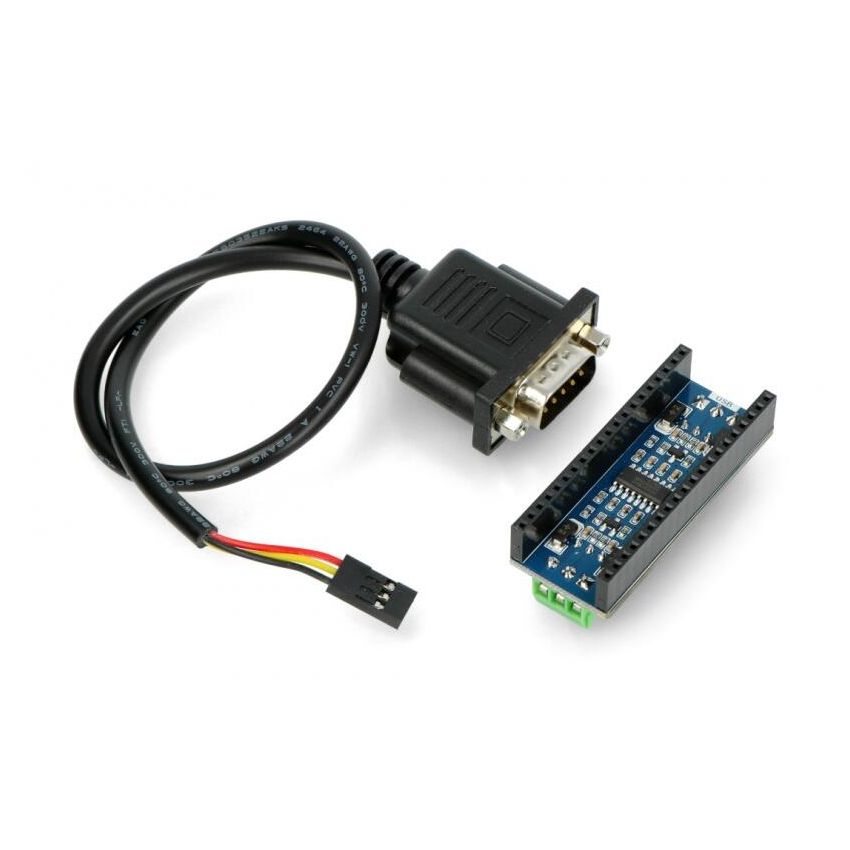

Modulen bruker Pico-pinnene VSYS og GND for strøm og referanse, samt GP0, GP1, GP4 og GP5 for de to UART-kanalene. RS232-siden er tilgjengelig via ARK-skruterminaler og hanpinner, og i settet følger det også med en DB9-adapter. Dokumentasjonen fra produsenten beskriver både pinout og eksempelkode, slik at det er enklere å komme i gang med C- eller Python-baserte prosjekter. Ved montering bør kortet orienteres riktig mot Pico-kontakten i henhold til merkingen på modul og hovedkort.

Spesifikasjoner

Pakkeinnhold

• RS232-modul
• DB9-adapter
