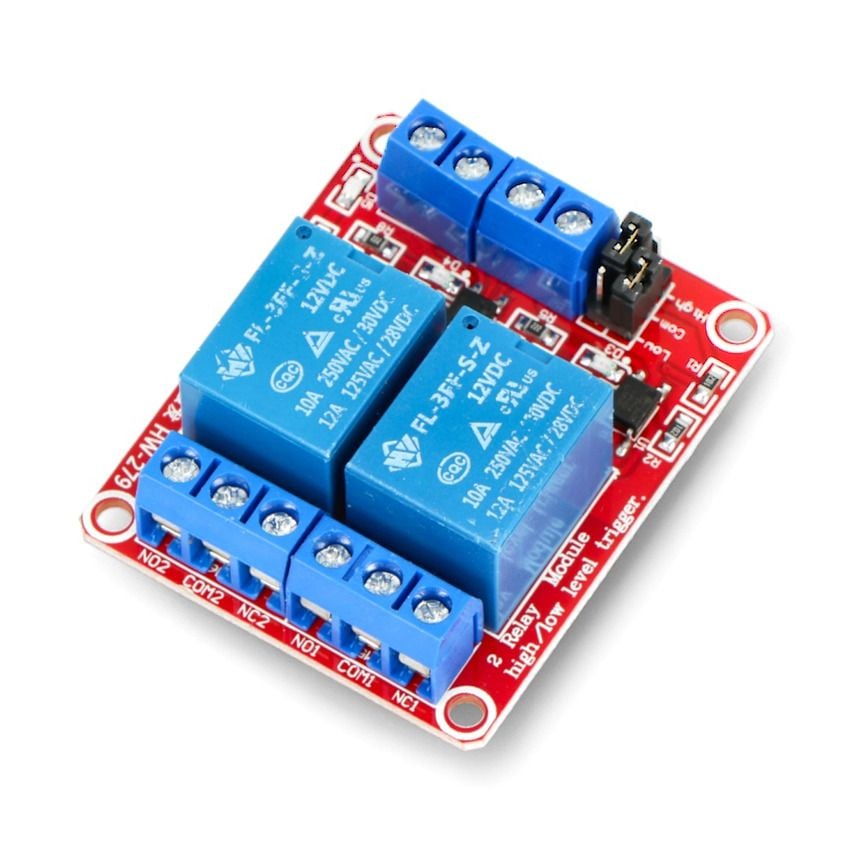

2-kanals relémodul med optoisolasjon og valgbar H/L-styring, 12V

2-kanals relémodul med optoisolasjon og H/L-styring

Relémodulen har to kanaler og er beregnet for styring av elektriske laster fra digitale I/O-porter. Den kan brukes med mikrokontrollere og utviklingskort, blant annet Arduino og Raspberry Pi. Optoisolasjonen skiller styresignalet fra delen som forsyner reléene. Hver kanal kan aktiveres med høyt eller lavt logikknivå, valgt separat med en H/L-jumper. Modulen forsynes med 12 V, mens styresignalet skal være 5 V til 12 V DC.

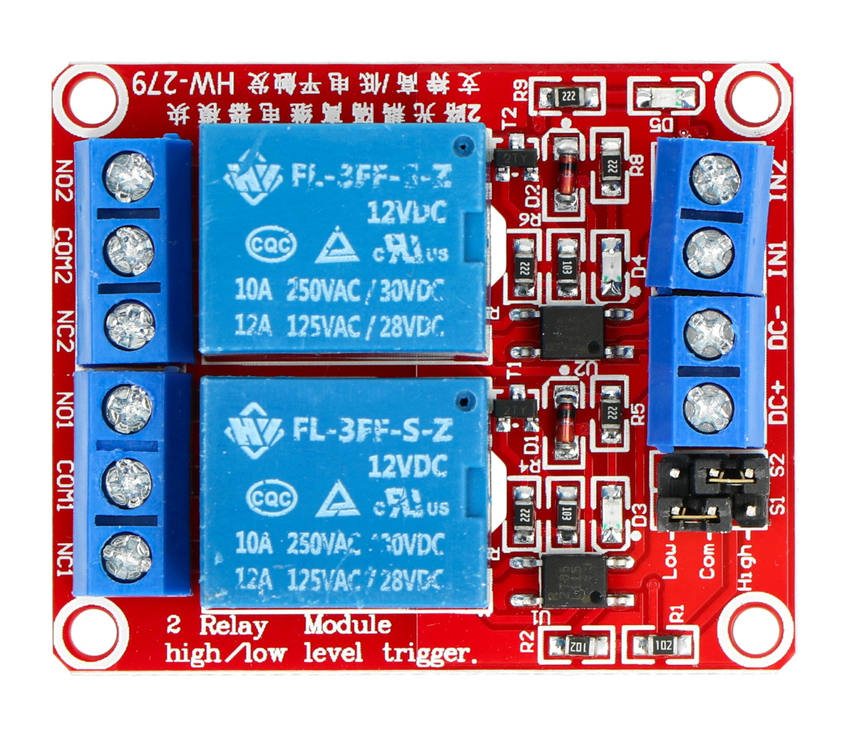

Tilkobling og kontaktfunksjoner

Tilkoblingen gjøres med skruterminaler beregnet for ledere med avisolerte ender. Terminalene og jumperne har følgende funksjoner:

• DC+ kobles til modulens forsyningsspenning
• DC- kobles til jord
• IN1 og IN2 er digitale styreinnganger for relékanalene
• Posisjon H aktiverer den aktuelle kanalen med høyt nivå
• Posisjon L aktiverer den aktuelle kanalen med lavt nivå
• NC er normalt lukket, COM er felleskontakt og NO er normalt åpen
