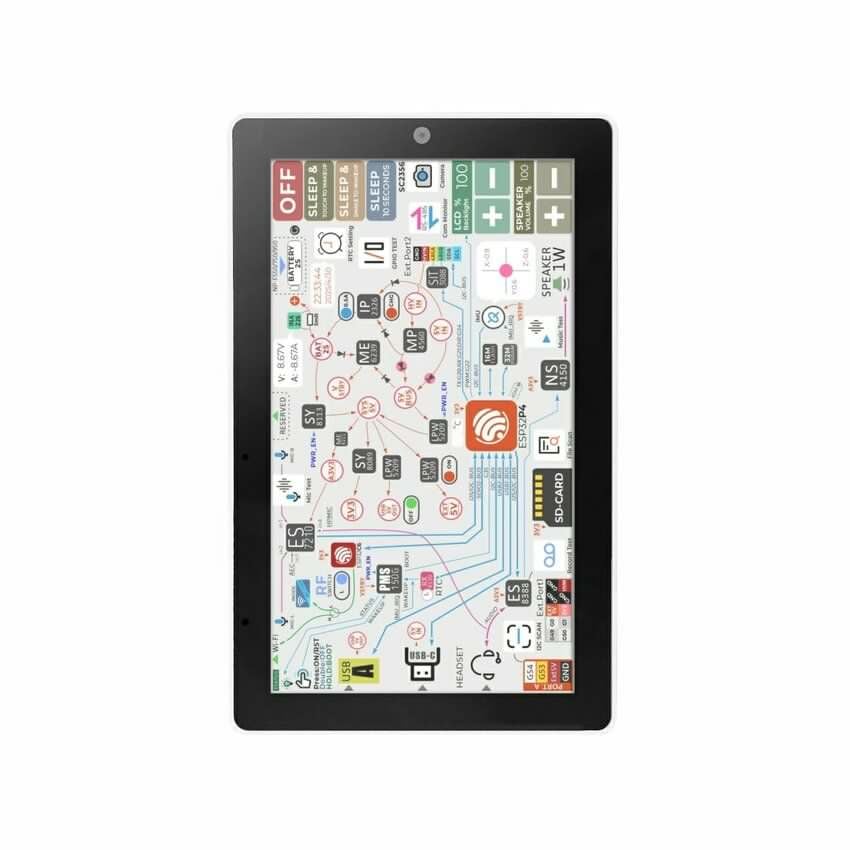

Tab5 - IoT-utviklingsplattform med ESP32-P4 og 5-tommer berøringsskjerm, M5Stack C145

Tab5 – din portal til ubegrensede IoT-muligheter

M5Stack Tab5 er en komplett og portabel smart IoT-terminal som gir utviklere, ingeniører og hobbyister et kraftig verktøy for å realisere kreative prosjekter. Med sin unike kombinasjon av høyytelsesprosessorer, trådløse protokoller og et bredt spekter av ekspansjonsgrensesnitt representerer Tab5 en ny generasjon av IoT-utviklingsplattformer.

Dual-SoC-arkitektur for maksimal ytelse og fleksibilitet

; hjertet i Tab5 er ESP32-P4 – en dual-core RISC-V-prosessor som kjører på opptil 400 MHz, støttet av 32 MB PSRAM og 16 MB Flash-minne. Denne kraftige mikrokontrolleren håndterer krevende lokale applikasjoner med letthet. Trådløs kommunikasjon leveres av ESP32-C6-MINI-1U, som støtter WiFi 6 med høy datagjennomstrømning og lav latens, samt Thread og ZigBee for fleksible mesh-nettverk i smarthjem og industrielle miljøer.

2MP kamera for bildebehandling og edge AI

Det innebygde SC2356-kameraet med 2 megapikslers oppløsning (1600×1200) og MIPI-CSI-grensesnitt åpner for avanserte applikasjoner som ansiktsgjenkjenning, objektsporing, QR-kodeskanning og videoovervåkning. Kombiner dette med ESP32-P4s prosessorkraft for kraftig edge AI-behandling direkte på enheten.

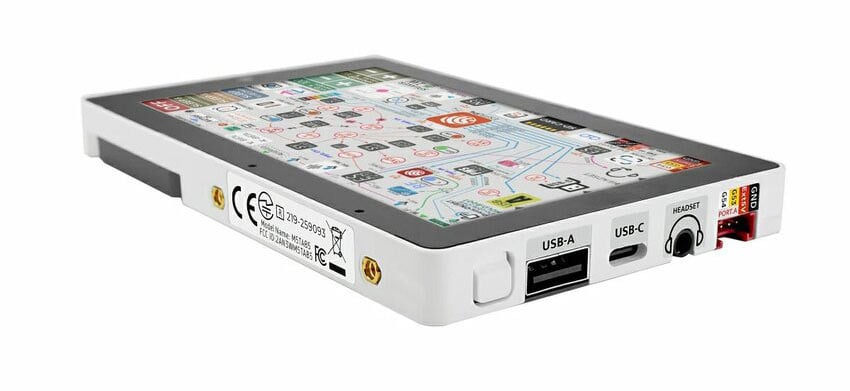

Tab5 skiller seg ut med sine omfattende tilkoblingsmuligheter. USB Type-A-porten fungerer som vert for tastatur, mus eller USB-minnepinner, mens USB Type-C OTG muliggjør både programmering og datatilkobling. Den industrielle RS-485-porten med valgfri 120Ω terminering gjør enheten klar for industrielle kommunikasjonsnettverk.

Ekspansjonsmuligheter uten grenser

Tab5 er designet for å vokse med dine prosjekter:

• HY2.0-4P (Grove): Enkel tilkobling av sensorer og aktuatorer fra Grove-økosystemet

• M5BUS-ekspansjon: Direkte kompatibilitet med M5Stack-moduler for rask prototyping

• GPIO_EXT-busslinje: Utvidede GPIO-pinner for tilpassede tilkoblinger
• STAMP-pads: Reserverte pads for Cat.M, NB-IoT og LoRaWAN-moduler
• microSD-kortspor: Lokal datalagring for logging, media eller konfigurasjonsfiler
• MMCX-antenneport: Mulighet for ekstern antenne ved behov for utvidet rekkevidde

Profesjonelt lyd- og bevegelsessystem

Lydfunksjonaliteten omfatter ES8388-kodek kombinert med ES7210 AEC-frontend for ekkokansellering, stereomikrofoner, 1W høyttaler og 3,5 mm hodetelefonutgang. Dette muliggjør Hi-Fi-lydavspilling, stemmekontroll og nøyaktig talegjenkjenning. Bevegelsesdeteksjon håndteres av BMI270 6-akset IMU (akselerometer + gyroskop) med interrupt-basert vekking for bevegelsesstyrt interaksjon og strømsparemodus.

Praktiske bruksområder for Tab5

Tab5 åpner for en verden av kreative muligheter:

• Smarthjem-kontrollpanel: Bygg et sentralt dashboard for å styre lys, varme, gardiner og sikkerhetssystemer

• Industriell HMI: Overvåk og kontroller produksjonsprosesser med RS-485-kommunikasjon til PLC-er og sensorer

• Edge AI og bildeanalyse: Implementer ansiktsgjenkjenning, objektdeteksjon eller QR-kodeskanning for adgangskontroll

• Fjernmonitorering: Visualiser sensordata fra temperatur, fuktighet, luftkvalitet og energiforbruk i sanntid
• IoT-gateway: Fungerer som hub for Thread- og ZigBee-enheter i mesh-nettverk
• Utdanning og prototyping: Perfekt plattform for å lære ESP-IDF, Arduino og IoT-utvikling
• Mediadisplay: Digital signage, informasjonstavler eller interaktive kiosker
• Stemmeassistent: Kombiner mikrofonarray og høyttaler for stemmebasert interaksjon

Strømstyring og bærbarhet

Tab5 kan drives via USB Type-C eller med et avtakbart NP-F550 litium-ion-batteri (valgfritt tilbehør). Strømstyringssystemet med IP2326-ladekontroller og INA226-overvåkningschip sikrer stabil drift. Den innebygde RX8130CE sanntidsklokken med interrupt-vekking muliggjør presise tidsplanlagte oppgaver. Den innebygde 1/4"-20 stativgjenge gjør montering på stativer eller industrielle festeanordninger enkelt.

Utviklingsverktøy og ressurser

Tab5 støttes av flere utviklingsplattformer: ESP-IDF for profesjonell C/C++-utvikling, Arduino IDE for enkel oppstart, PlatformIO for avansert prosjektstyring og UIFlow2 for visuell programmering. I dokumentasjonen hos Olinker finner du mange nyttige lenker til prosjekter, konfigurasjoner og eksempler som hjelper deg i gang med Tab5-utviklingen.

Spesifikasjoner

• Hovedprosessor: ESP32-P4NRW32, RISC-V 32-bit dual-core opptil 400 MHz + LP single-core 40 MHz

• Trådløs modul: ESP32-C6-MINI-1U (WiFi 6 2,4 GHz, Thread, ZigBee)

• Flash-minne: 16 MB
• PSRAM: 32 MB
• Antenne: Innebygd 3D-antenne + 2× MMCX-port for ekstern antenne

• Skjerm: 5-tommer IPS TFT, 1280×720 px (720P), MIPI-DSI, ST7123-driver

• Berøring: Kapasitiv multitouch (GT911)

• Kamera: SC2356 2MP (1600×1200), MIPI-CSI-grensesnitt

• Lydchip: ES8388-kodek + ES7210 AEC
• Mikrofoner: Stereo med AEC-ekkokansellering
• Høyttaler: 1W @ 8Ω (NS4150B)
• Hodetelefonutgang: 3,5 mm jack
• USB-porter: USB Type-A (vert), USB Type-C (USB 2.0 OTG)
• RS-485: SIT3088 med valgfri 120Ω terminering (6–24 V)
• Ekspansjon: 1× HY2.0-4P (Grove), 1× M5BUS, GPIO_EXT-buss
• Lagring: microSD-kortspor
• STAMP-pads: For Cat.M / NB-IoT / LoRaWAN-moduler
• Bevegelsessensor: BMI270 6-akset IMU (akselerometer + gyroskop)
• Sanntidsklokke (RTC): RX8130CE med interrupt-vekking
• Strømforsyning: USB Type-C eller NP-F550-batteri (valgfritt)
• Laderegulator: IP2326
• Strømovervåkning: INA226
• Batterilevetid: Ca. 6 timer (50 % lysstyrke, WiFi på)
• Driftstemperatur: 0–40 °C
• Dimensjoner: 128 × 80 × 12 mm
• Vekt: 124,5 g (uten batteri)

Pakkeinnhold

• 1× M5Stack Tab5 (grunnversjon uten batteri)
• 1× Signalkabel med 6-pinners kontakt (1,25 mm pitch)
