Denne relémodulen drives med 5V og aktiveres av et høyt styresignal på minst 3,3V. Den kan styres fra en mikrokontroller eller et utviklingskort og har NO-, NC- og COM-tilkoblinger samt 2,54mm stiftlist. Inngangen er ikke optisk isolert.
Norsk bedrift - varene sendes fra Norge innen 24t

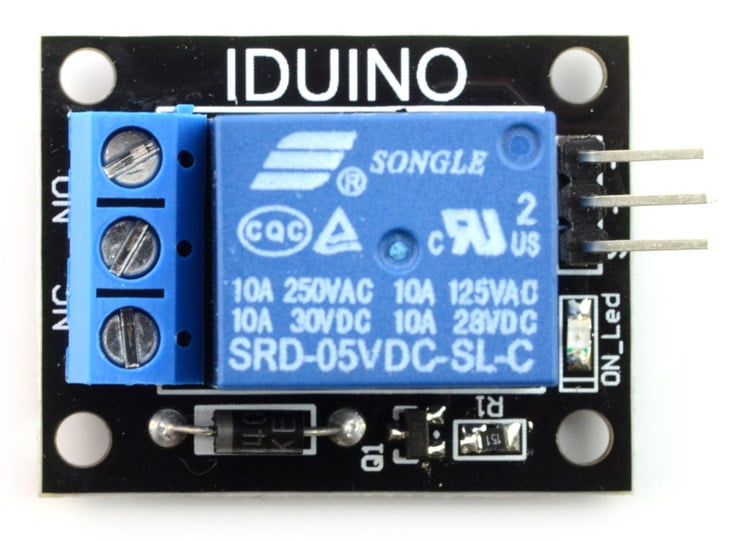

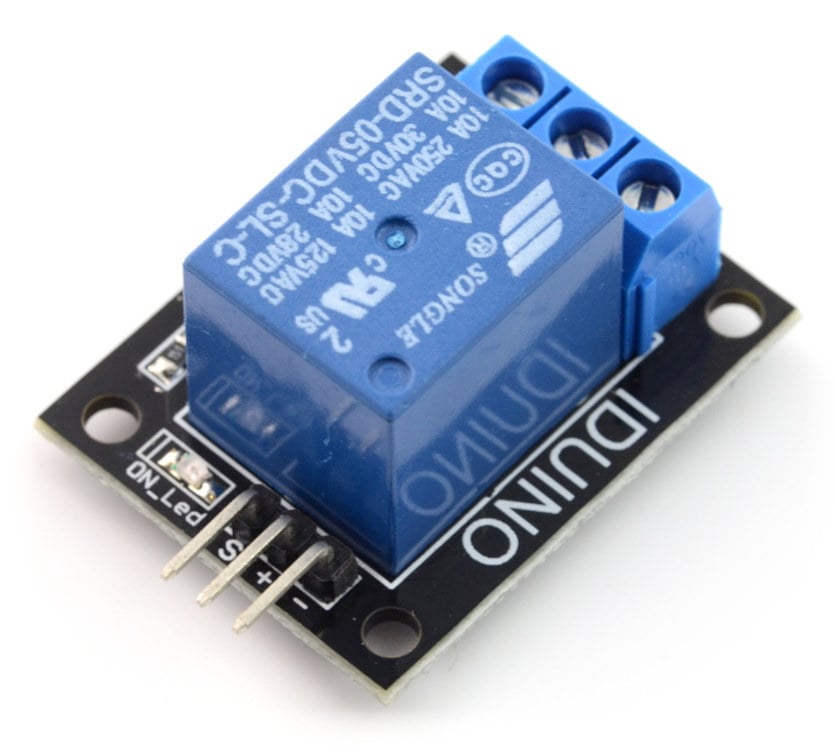

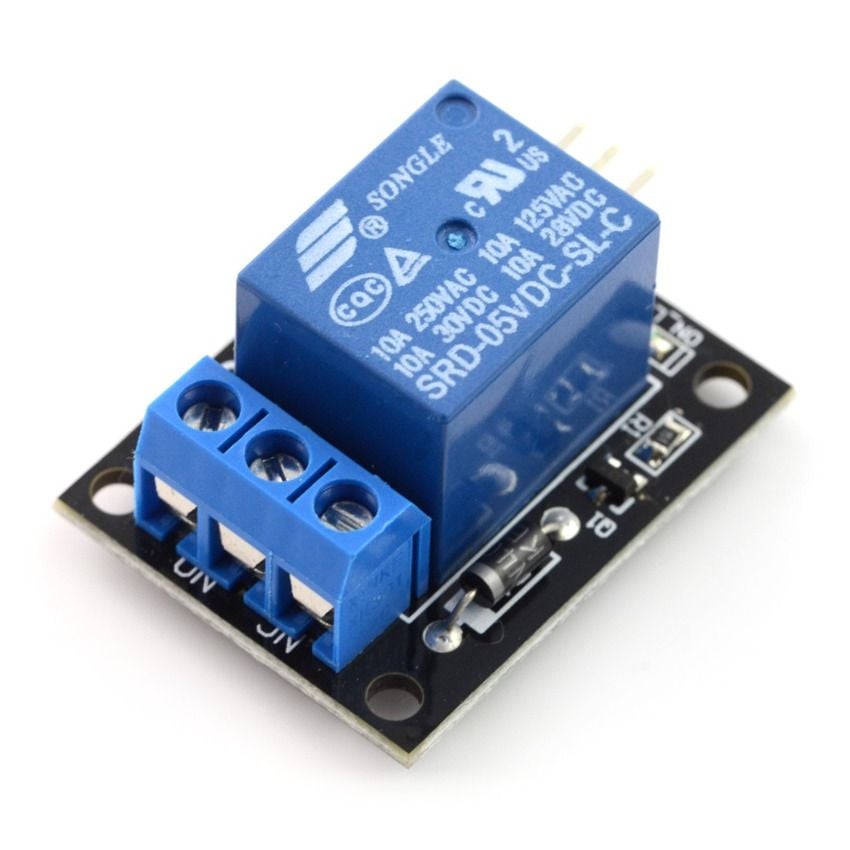

Denne énkanals relémodulen lar en mikrokontroller eller et utviklingskort styre elektriske laster via et digitalt signal. Den kan blant annet brukes med Arduino og har en standard stiftlist med 2,54 mm deling for tilkobling med vanlige koblingsledninger. Reléspolen drives med 5V, og inngangen aktiveres av et høyt signal. Modulen har ikke optisk isolasjon på inngangen.
På inngangssiden kobles 5V til «+», jord til «-» og det digitale styresignalet til S. Et høyt nivå på minst 3,3V ved S skifter reléet. Da opprettes forbindelsen mellom COM og NO, samtidig som forbindelsen mellom COM og NC brytes.
Utgangene er merket NO, NC og COM. NO er normalt frakoblet, mens NC normalt er koblet til COM. Kretskortet måler 34 x 26 mm og har monteringshull med 3 mm diameter.
Relémodulen kan brukes når et digitalt styresignal skal koble inn eller ut en elektrisk last, blant annet til:
Kontaktverdiene avhenger av belastningstypen. De dokumenterte elektriske og mekaniske dataene er samlet nedenfor.
| SKU | MR-01628 |
|---|---|
| EAN | 7073330516285 |
