Tokanals RS485-HAT fra DFRobot med to grønne skruterminaler

Tokanals RS485-HAT for Raspberry Pi 3B+ og 4B

Legg til i ønskeliste
kr 659,00
Bli den første til å omtale produktet

RS485-HAT gir Raspberry Pi 3B+ og 4B to separate kommunikasjonskanaler.

Utvidelseskortet fra DFRobot konverterer UART-data til RS485-rammer og har elektrisk og signalmessig isolasjon, vern mot lyn og overspenning samt en TVS-diode. 3-polede skruterminaler med 5,08mm deling forenkler tilkoblingen, mens blå TX- og grønne RX-indikatorer viser aktiv kommunikasjon på hver port. Raspberry Pi må kjøpes separat.

Kjøp nå så vil vi sende varen innen 9. nov. 2026
Varenummer
MR-01763
Kategorier:
Raspberry Pi-tilbehør
DFROBOT
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Tokanals RS485-HAT for Raspberry Pi 3B+ og 4B

Dette tokannals RS485-HAT-kortet fra DFRobot utvider en Raspberry Pi 3B+ eller 4B med to RS485-grensesnitt. Kortet konverterer data fra det serielle UART-grensesnittet til RS485-rammer. Skrueterminaler gjør de to kanalene tilgjengelige for eksterne enheter, mens separate RX- og TX-indikatorer gir synlig status under kommunikasjon.

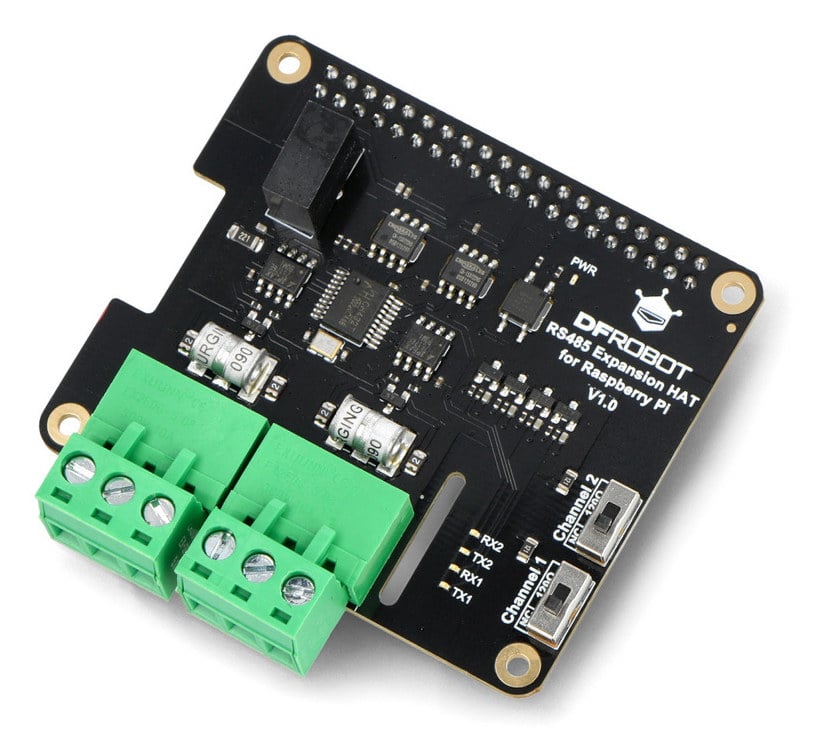

Tokanals RS485-HAT i skrå visning med RS485-kanaler og skruterminalerTokanals RS485-HAT i skrå visning med RS485-kanaler og skruterminaler
Kortet bruker Raspberry Pis 40-pinners kontakt

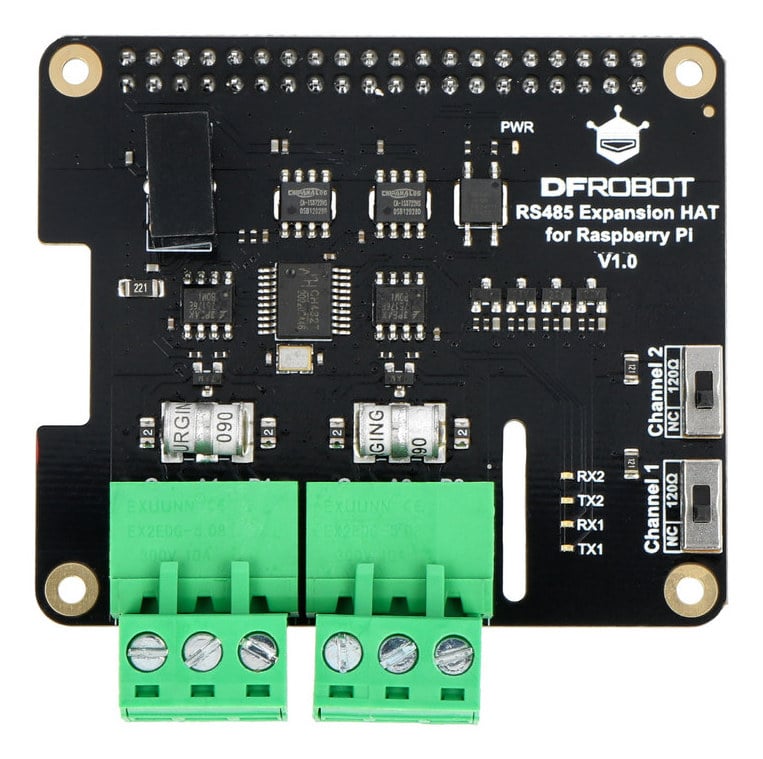

RS485-HAT sett ovenfra med to kanalbrytere og skruterminalerRS485-HAT sett ovenfra med to kanalbrytere og skruterminaler
Kortet konverterer UART-data til rammer for RS485-kommunikasjon

UART til RS485 på to kanaler

RS485 er en seriell kommunikasjonsstandard med god støydemping, støtte for lange overføringsavstander og multidrop-oppsett. Den lineære topologien bidrar til å dempe fellesmodusstøy. Kortets to kanaler gir separate RS485-forbindelser fra samme Raspberry Pi.

Modbus kan brukes over RS485 i en master/slave-arkitektur. Hver underordnet enhet får en unik adresse, og kommandoene inneholder en kontrollkode for dataintegritet. Protokollen kan blant annet brukes til å lese porter, hente data og endre registerverdier.

Tilkobling, terminering og statuslys

Den 40-pinners Raspberry Pi-kontakten brukes til å koble kortet til minidatamaskinen. RS485-terminalene omfatter GND, A1, B1, A2 og B2, som er koblet til de tilhørende portene.

Kortet har to termineringsmotstander på 120 Ω. Ved forvrengt signal under kommunikasjon over lange avstander kan den aktuelle motstanden kobles inn. Ved normal bruk skal innstillingen være NC. TX-indikatoren lyser blått og RX-indikatoren grønt under kommunikasjon.

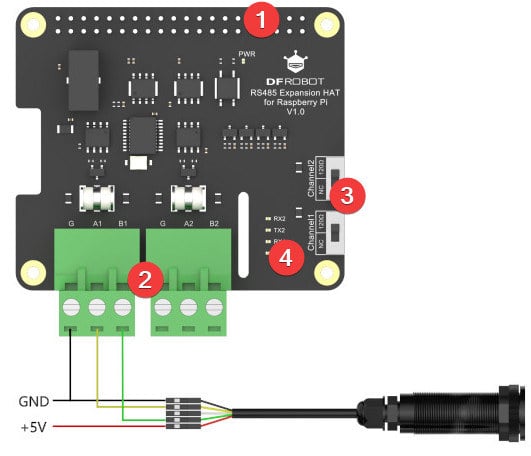

Koblingsdiagram ved siden av tokannals RS485-HAT og kontaktpunkterKoblingsdiagram ved siden av tokannals RS485-HAT og kontaktpunkter
GND, A1, B1, A2 og B2 føres til de tilhørende RS485-portene
Undersiden av RS485-HAT med GPIO-kontakt og to skruterminalerUndersiden av RS485-HAT med GPIO-kontakt og to skruterminaler
Elektrisk og signalmessig isolasjon inngår i beskyttelseskretsene

Beskyttelseskretser og isolasjon

Kortet har elektrisk og signalmessig isolasjon samt isolasjon av strømforsyningen. Beskyttelseskretsene omfatter vern mot lyn og overspenning, i tillegg til en TVS-diode for å dempe transiente spenninger. Løsningen er utformet for å bidra til mer pålitelige forbindelser og redusere risikoen for forstyrrelser i dataoverføringen.

Bruksområder for RS485 med Raspberry Pi

Kortet er foreslått som kommunikasjonsledd i flere typer IoT-, overvåkings- og kontrollsystemer:

  • IoT-løsninger for landbruk
  • IoT-løsninger for lagerdrift
  • Miljøovervåking innendørs og utendørs
  • Styring av belysning
  • Systemer for sikkerhetskontroll

Spesifikasjoner

Merke
DFRobot
Modell
DFR0824
Driftsspenning
3,3 V
RS485-transceiver
TP75176E
Seriell krets
CH432T
Kommunikasjonsgrensesnitt
RS485 x2
Raspberry Pi-kontakt
40-pinners kontakt
Strømindikator
Rød LED
TX-indikator
Blå LED
RX-indikator
Grønn LED
Termineringsmotstand
120 Ω x2
Tilkobling
3-pinners skruterminal, deling 5,08 mm
Kompatibilitet
Raspberry Pi 3B+ og 4B
Monteringshullets diameter
2,5 mm
Kortmål
56 x 65 mm, målt uten skruterminaler

Pakkeinnhold

Raspberry Pi må kjøpes separat og er ikke en del av leveransen. Leveransen omfatter selve HAT-kortet og det oppgitte monteringsutstyret.

Dette følger med i pakken:

Tokanals RS485-HAT med monteringsutstyret som følger med i pakkenTokanals RS485-HAT med monteringsutstyret som følger med i pakken
Monteringsutstyret består av åtte skruer og fire avstandsstykker

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01763
MerkeDFRobot
EAN7073330517633
Skriv din egen anmeldelse
Kun registrerte brukere kan skrive omtaler. Vennligst Logg inn eller Registrer en konto
RS485 – Bruksanvisning – nettside
RS485 – Koblingsskjema – PDF
TP75176E – Teknisk dokumentasjon – PDF (1.46 MB)
