Hva er en transistor? BJT, MOSFET og trygg laststyring

En transistor er en styrbar halvleder som kan forsterke et signal eller slå en last av og på. Den finnes i alt fra en enkel relédriver til prosessorer med milliarder av transistorer. I hobbyelektronikk står valget oftest mellom en bipolar transistor (BJT) og en felteffekttransistor (MOSFET).

Hva gjør en transistor?

Transistoren lar et lite styresignal kontrollere en større strøm. I lineær drift brukes den som forsterker. Som bryter veksler den mellom av og på for å styre LED-er, reléer, motorer eller strømforsyninger. Forskjellen er viktig: en transistor som står halvveis på, kan utvikle langt mer varme enn en som er helt på.

En mikrokontrollerpinne kan som regel ikke drive en motor eller reléspole direkte. Transistoren blir da mellomleddet. Mikrokontrolleren leverer styresignalet, transistoren tar laststrømmen, og en friløpsdiode beskytter mot spenningspulsen fra en induktiv last. Alle delene må velges ut fra den virkelige lasten.

BJT: NPN, PNP og basestrøm

En bipolar transistor har emitter, base og kollektor. Som lavsidebryter kobles en NPN med emitteren til jord, lasten mellom positiv forsyning og kollektor, og basen gjennom en resistor. Når basestrømmen er stor nok, går transistoren i metning og leder laststrømmen med et lite restspenningsfall, V_CE(sat).

En PNP brukes typisk på høysiden, mellom pluss og lasten, men da snus polaritetene og styrenivåene. Det holder ikke å bytte NPN med PNP uten å tegne om kretsen. Til analog forsterkning brukes området mellom av og metning, med et definert arbeidspunkt.

Strømforsterkningen h_FE varierer mye mellom eksemplarer, med kollektorstrøm og med temperatur. En pålitelig bryter dimensjoneres derfor ikke ut fra én typisk h_FE. Bruk heller en «tvungen» forsterkning på rundt 10-20, slik databladene gjør når de oppgir metningsspenning, og kontroller at mikrokontrolleren kan levere basestrømmen innenfor sine pinnegrenser.

MOSFET: gate, drain og source

En MOSFET har gate, drain og source. Gaten er isolert og trekker nesten ingen likestrøm når den står stille, men gatekapasitansen må lades og utlades ved hver kobling. Ved høy PWM-frekvens kan det kreve en egen gatedriver. En gatemotstand begrenser toppstrøm og ringing, og en pull-down-motstand fra gate til source holder en N-kanals lavside-MOSFET av mens mikrokontrolleren starter.

På lav styrespenning må du velge en «logic level»-MOSFET med lav R_DS(on) spesifisert ved den gatespenningen du faktisk har. Terskelspenningen V_GS(th) er der en liten teststrøm så vidt begynner å gå; den betyr ikke at transistoren er helt på. Se etter R_DS(on) oppgitt ved 4,5 V for 5 V-logikk og ved 2,5 V eller 2,7 V for 3,3 V-logikk.

Ledningstapet kan anslås som P = I² × R_DS(on). R_DS(on) øker vanligvis når brikketemperaturen stiger. Ved kobling kommer også koblingstap og tap i gatedriveren. Sikkert arbeidsområde (SOA), pulsvarighet, kobberareal og termisk motstand avgjør hva kapslingen tåler.

BJT eller MOSFET?

Tabellen er et utgangspunkt, ikke en rangering. En liten BJT kan være enklest til et relé, mens en MOSFET gir lavere tap ved større strøm. Det finnes også IGBT-er for høy spenning og effekt og spesialtransistorer for radiofrekvens.

Eksempel: relé fra 3,3 V

Start med reléspolens nominelle spenning og resistans fra databladet. Velg en NPN-transistor eller N-kanals MOSFET med margin for spolestrøm og forsyningsspenning. Plasser friløpsdioden over spolen med katoden mot pluss, slik at den sperrer i normal drift. Regn så ut basemotstanden:

Relé 5 V, spole 70 Ω  →  I_C = 5 V / 70 Ω ≈ 71 mA
Transistor: BC337 eller PN2222A, tvungen forsterkning ca. 10-20
I_B ≥ 71 mA / 20 ≈ 3,6 mA   (gjerne litt mer for sikker metning)

GPIO 3,3 V, U_BE ≈ 0,75 V
R_B = (3,3 - 0,75) V / 0,005 A ≈ 510 Ω  →  velg 470 Ω
I_B ≈ 2,55 V / 470 Ω ≈ 5,4 mA

Friløpsdiode: 1N4148 eller 1N4007 over spolen, katode mot +5 V

Kontroller at pinnen tåler 5-6 mA. Noen mikrokontrollere har lav standard drivstyrke; RP2040 starter for eksempel med 4 mA, og spenningen på pinnen faller da litt. En 10 kΩ-resistor mellom base og emitter holder transistoren sikkert av mens pinnen er udefinert under oppstart.

Koble logikkjord og lastjord sammen når kretsen ikke er galvanisk isolert. Mål spenning og temperatur under reell drift. For reléer som kobler nettspenning gjelder i tillegg krav til isolasjonsavstand, kapsling, sikring og regelverk; koblingsbrett er ikke egnet for den siden av kretsen.

Motor og PWM

En DC-motor trekker ofte mange ganger mer strøm ved start eller blokkert aksling enn i fri gange. Dimensjoner transistor, ledninger, kontakter og forsyning etter dokumentert blokkeringsstrøm og termiske forhold. En enkel lavsidebryter styrer farten i én retning med PWM; for å bytte retning trenger du en H-bro eller en ferdig motordriver. Guiden L298N, MOSFET eller PWM-regulator sammenligner løsningene.

Den induktive energien må få en kontrollert vei. Dioden, transistorens spenningsmargin og layouten må passe PWM-frekvensen. Lange ledninger og raske strømendringer kan gi ekstra overspenning. Et oscilloskop avslører ringing, men pass på at instrumentets jordklemme ikke kortslutter kretsen via jordingen i stikkontakten.

Pinnerekkefølge og datablad

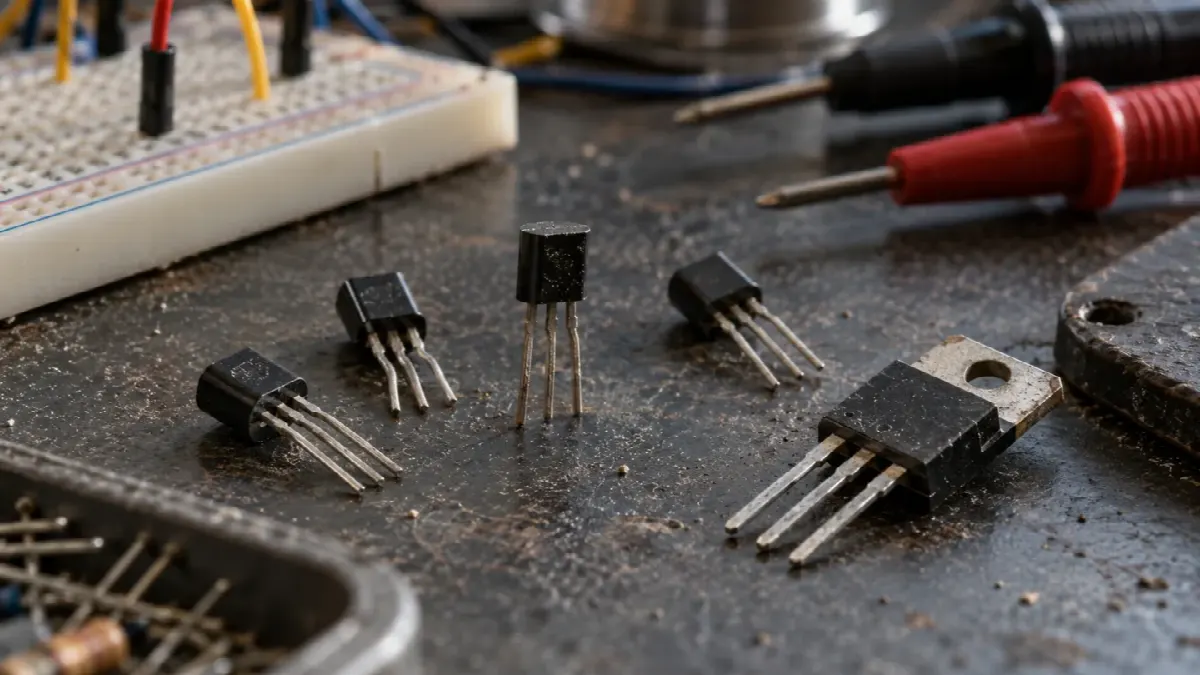

Mange små BJT-er leveres i TO-92, men rekkefølgen kan være E-B-C, C-B-E eller noe annet. Det samme gjelder MOSFET-er og SMD-kapslinger. Finn databladet fra produsenten, sjekk hele delenummeret og kontroller tegningen for akkurat din kapslingsvariant. En automatisk tester hjelper med løse deler, men erstatter ikke identifikasjon.

Et sortiment med NPN- og PNP-transistorer gir flere typer å sammenligne. Et større TO-92-sortiment med 15 typer egner seg til et bredere komponentlager. Hold hver type i et merket rom; like kapslinger kan skjule helt ulike elektriske grenser.

Varme og maksimumsgrenser

«Absolute maximum ratings» er grenser du ikke skal bruke som normalt arbeidspunkt, og flere av dem kan ikke utnyttes samtidig. En transistor som tåler høy strøm ved lav spenning, kan ha et mye mindre sikkert arbeidsområde ved høy kollektor- eller drainspenning. Lineær drift er særlig krevende fordi strøm og spenning finnes samtidig.

Brikketemperaturen kan anslås ut fra tap og termisk motstand, men tallene avhenger av monteringen. En effekt oppgitt ved en bestemt kapslingstemperatur gjelder ikke automatisk for en liten komponent i stillestående luft. Legg inn margin, mål temperaturen og bruk produsentens deratingkurver.

Trygg testrekkefølge

1. Identifiser delen: Fullt delenummer, teknologi, polaritet og pinnerekkefølge.
2. Definer verste last: Inkludert start, blokkering, spenningstopper og temperatur.
3. Beregn styrekrets og tap: Base eller gate, resistorer, driver, ledningstap og varme.
4. Test med strømgrense: Start med lav energi og følg strøm, spenning og temperatur.
5. Mål under reell last: Bekreft at transistoren er helt på og at spenningspulsene har margin.

Bruk gjerne en komponenttester med automatisk gjenkjenning til sortering og enkle kontroller, og se aktuelle transistorer i kategorien. Guidene om dioder og resistorer forklarer verne- og styrekomponentene rundt transistoren.

Kilder og metode

Transistorens grunnfunksjon er kontrollert mot Toshibas offisielle transistoroversikt. Forskjeller mellom BJT og MOSFET er kontrollert mot Toshibas sammenligning av transistorfamiliene, og NPN/PNP-virkemåte mot produsentens BJT-forklaring.

Oppsummering

Velg BJT eller MOSFET ut fra last, styrespenning, strøm, koblingshastighet og varme. Dimensjoner base- eller gatekretsen, gi induktive laster en kontrollert strømvei og sjekk pinnerekkefølgen i databladet. En transistor er ikke «på» bare fordi terskelen er passert; sikker drift krever at hele kretsen er regnet gjennom.
