Beetle ESP32-C6 miniatur IoT-utviklingsmodul, WiFi 6, Bluetooth 5, ZigBee, Thread

Beetle ESP32-C6 — miniatur IoT-utviklingsmodul i myntformat

Beetle ESP32-C6 er et svært kompakt IoT-utviklingskort med dimensjoner på bare 25×20,5 mm — på størrelse med en mynt. Til tross for den kompakte formen rommer kortet en fullt utstyrt ESP32-C6-mikrokontroller basert på 32-bits RISC-V-arkitektur med en klokkehastighet på 160 MHz, 4 MB Flash og 512 kB SRAM.

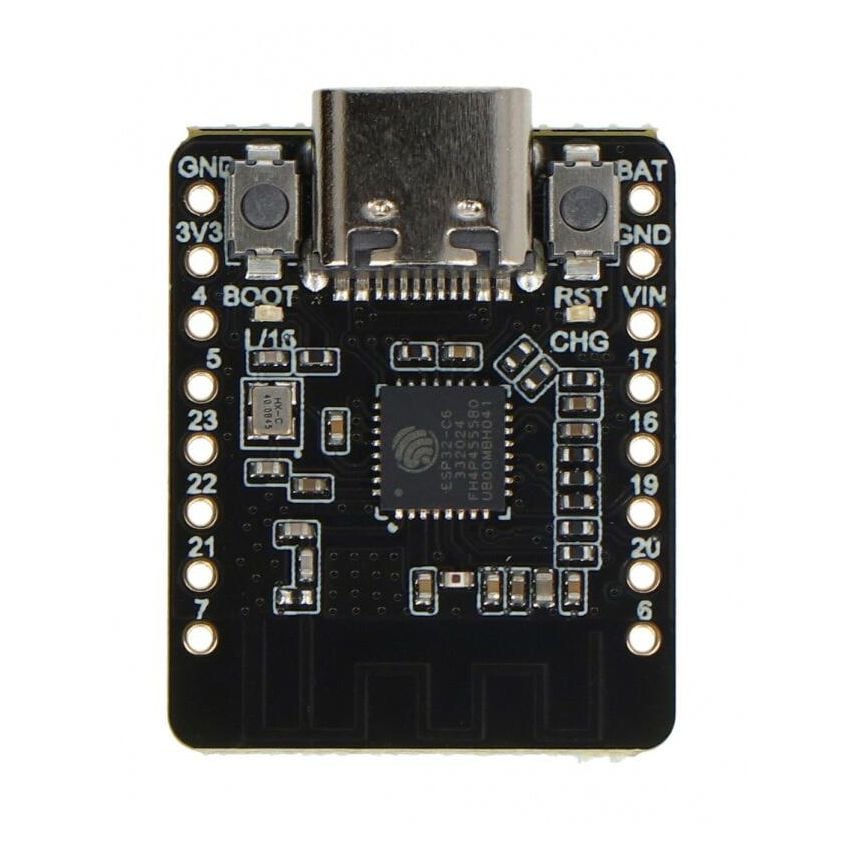

Miniatur ESP32-C6 IoT-kort med WiFi 6 og Bluetooth 5 i kompakt format.

Den integrerte ladekretsen for litiumakkumulator eliminerer behovet for ekstra moduler og forenkler konstruksjonen av batteridrevne enheter betraktelig. I tillegg kan kortet overvåke akkuspenningen kontinuerlig, noe som gir tidlig varsling om lavt ladetrinn og sikrer stabil drift over tid.

Strømtrekket i dyp dvalemodus er kun 14 µA (versjon 1.0), noe som gjør Beetle ESP32-C6 spesielt godt egnet for enheter som drives av batteri over lengre perioder, for eksempel trådløse sensornoder, overvåkingsenheter og smarthuskomponenter.

Kommunikasjonsprotokoller — WiFi 6, ZigBee, Thread og Matter

Beetle ESP32-C6 har innebygd støtte for et bredt spekter av kommunikasjonsprotokoller og er dermed egnet for svært ulike IoT-nettverk og smarthusplattformer.

WiFi 6 og Bluetooth 5 for rask og energieffektiv trådløs kommunikasjon.

WiFi 6 (IEEE 802.11ax) arbeider i 2,4 GHz-båndet og gir raskere gjennomstrømning og lavere forsinkelse enn foregående generasjoner. Bluetooth 5 støtter overføringshastigheter på 125 kbps, 500 kbps, 1 Mbps og 2 Mbps samt mesh-nettverkstopologi.

ZigBee 3.0 og Thread 1.3 for mesh-nettverk i smarthusinstallasjoner.

IEEE 802.15.4-støtten (2,4 GHz, 250 kbps) gir kortet støtte for ZigBee 3.0 og Thread 1.3 — to protokoller som er mye brukt i profesjonelle smarthusinstallasjoner. Kortet har også støtte for Matter, noe som åpner for integrasjon med de fleste moderne smarthusplattformer.

Programmering og kompatibilitet

Beetle ESP32-C6 er kompatibel med de vanligste utviklingsmiljøene og krever minimalt oppsett for å komme i gang.

ESP32-C6 programmering med Arduino IDE, MicroPython og PlatformIO.

Kortet støttes fullt ut av Arduino IDE, MicroPython og PlatformIO, og produsenten tilbyr detaljert dokumentasjon og eksempelkode for alle tre plattformene. Tilkoblingen skjer via USB-C som også benyttes til strømforsyning og lading av tilkoblet litiumakku (maks. ladestrøm 0,5 A). Pinner eksponeres på to rekker med 10-pins kontakter og inkluderer 13 digitale I/O, 6 PWM-kanaler, 3 UART, 2 I2C, 1 SPI, 1 I2S, ADC og IR-transceiver.

Bruksområder for Beetle ESP32-C6

Den kompakte formen og det brede protokollstøttespekteret gjør kortet egnet til en rekke ulike prosjekter:

• Smarthusautomatisering: støtte for Matter, ZigBee og Thread i ett og samme kort.

• Trådløse sensornoder: temperatur, fuktighet eller bevegelse med batteridrift i uker
• Hjemmeovervåking: integrasjon med Home Assistant via WiFi eller ZigBee

• Wearable og bærbare enheter: minimale mål og lavt strømforbruk.

• Prototyping: rask utvikling av IoT-løsninger med Arduino IDE eller MicroPython
• Mesh-nettverk: oppsett av distribuerte sensornett med Thread eller ZigBee

Spesifikasjoner

Pakkeinnhold

• Beetle ESP32-C6 utviklingsmodul
• 2× 10-pins kontakt
