16-kanals relémodul med Modbus RTU og RS485, vist i skrå vinkel med tilkoblingsklemmer

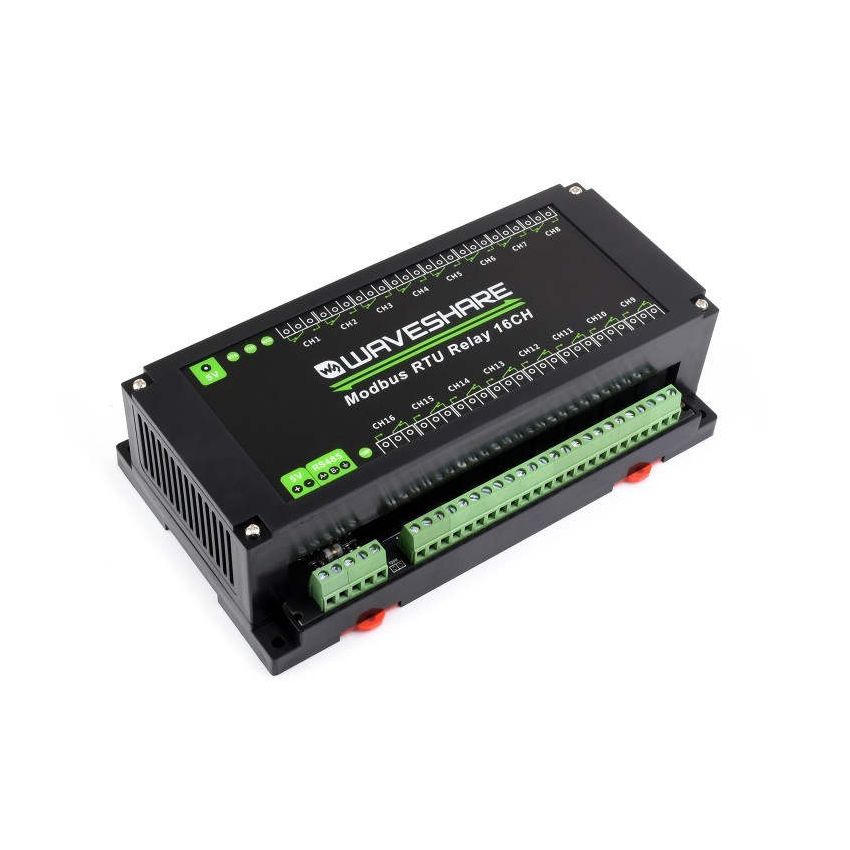

16-kanals relémodul med Modbus RTU og RS485 fra Waveshare

Legg til i ønskeliste
kr 979,00
Bli den første til å omtale produktet

Styr 16 relékanaler med Modbus RTU.

Relémodulen fra Waveshare gir 16 kanaler med styring via Modbus RTU og RS485. Relékontaktene støtter opptil 10 A per kanal ved 250 V AC eller 30 V DC. Modulen drives med 5 V DC og har 1NO/1NC-tilkoblinger.

Strømforsyningsisolasjon, optisk og magnetisk isolasjon, TVS og en tilbakestillbar sikring beskytter mot forstyrrelser, overspenning og overstrøm. Montering på 35 mm DIN-skinne og adressering fra 1 til 255 støtter installasjoner med flere moduler på samme RS485-buss.

Kjøp nå så vil vi sende varen innen 9. nov. 2026
Varenummer
MR-01758
Kategorier:
Reléer
WAVESHARE
Frakt fra 79kr
Betal med Vipps, kort eller senere
EHF-faktura for bedrifter

Norsk butikkNorsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

16-kanals relémodul for Modbus RTU og RS485

Dette er en 16-kanals relémodul fra Waveshare for styring via standard Modbus RTU over RS485. Modulen drives med 5 V DC og har relékontakter med maksimal belastning på 10 A / 250 V AC / 30 V DC. Den er utviklet for industriell automasjon og kan monteres på en 35 mm DIN-skinne. Kontakttypene er 1NO og 1NC, mens separate indikatorer viser MCU-drift og datatrafikk.

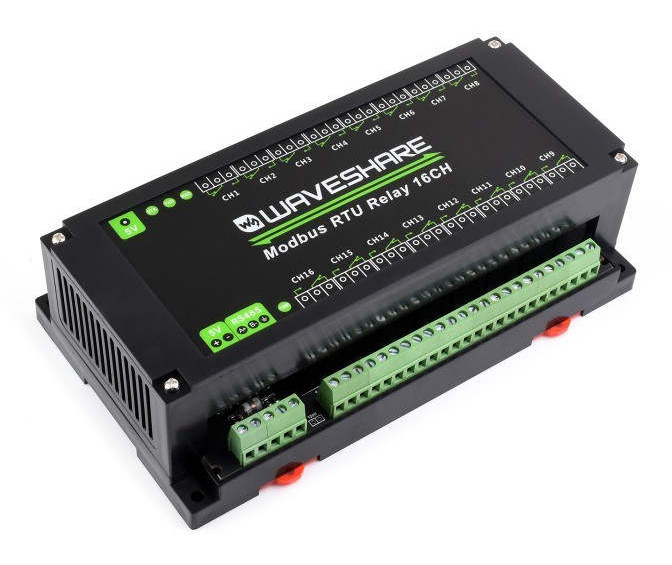

16-kanals relémodul med Modbus RTU og RS485 i skrå visning16-kanals relémodul med Modbus RTU og RS485 i skrå visning
16 relékanaler styres via Modbus RTU over RS485
Koblingsdiagram for 16-kanals relémodul med AC- og DC-tilkoblingerKoblingsdiagram for 16-kanals relémodul med AC- og DC-tilkoblinger
Eksterne enheter kobles til gjennom reléterminalene COM og NO

Tilkobling av reléutganger og RS485

Eksterne enheter kan kobles til via terminalene COM og NO, mens kommunikasjonen med styresystemet går over RS485. Flere moduler kan kobles i kaskade på den samme bussen. Hver modul konfigureres med en RS485-adresse fra 1 til 255. Ved installasjoner over lengre avstander kan RS485-repeatere være nødvendige for å opprettholde stabil kommunikasjon.

Styring og integrasjon i automasjon

Modbus RTU-kommandoer kan brukes til å slå reléer av og på, veksle tilstand og lese statusen til alle relékanalene. Modulen kan integreres med PLC-er, industridatamaskiner og SCADA-systemer samt styres fra Raspberry Pi, Arduino og STM32. Modbus Poll, Arduino IDE og tilpassede biblioteker kan brukes ved konfigurering og styring. Det forvalgte kommunikasjonsformatet er 9600, N, 8, 1.

16-kanals relémodul montert på DIN-skinne i elektrisk skap16-kanals relémodul montert på DIN-skinne i elektrisk skap
DIN-skinnefeste på 35 mm for montering i styreskap

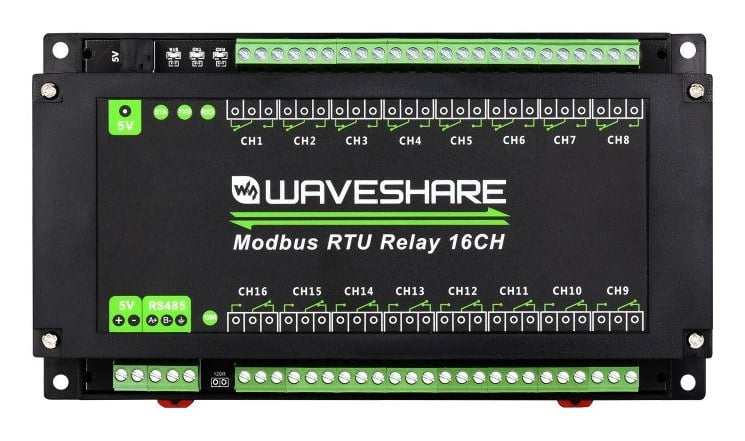

16-kanals relémodul sett ovenfra med kanaltilkoblinger16-kanals relémodul sett ovenfra med kanaltilkoblinger
STA, TXD og RXD angir drift, sending og mottak

Isolasjon, vern og statusindikatorer

Modulen har isolasjon av strømforsyningen samt optisk og magnetisk isolasjon. Vernet omfatter TVS, en tilbakestillbar sikring, overspenningsvern og beskyttelsesdioder. Dette beskytter modulen mot forstyrrelser, overspenning og overstrøm. STA-indikatoren blinker ved normal MCU-drift, TXD blinker når data sendes, og RXD blinker når data mottas. Huset er laget av ABS.

Bruksområder for reléstyring

De 16 relékanalene og RS485-grensesnittet støtter flere dokumenterte bruksområder:

  • Styring av motorer, pumper og vifter
  • På- og avkobling av belysning
  • Integrasjon med PLC-er og SCADA-systemer i industriell automasjon
  • Styring fra Raspberry Pi, Arduino eller STM32 via Modbus RTU

Spesifikasjoner

Merke
Waveshare
Spolespenning
5 V DC
Kommunikasjonsgrensesnitt
RS485
Kommunikasjonsprotokoll
Standard Modbus RTU
Forvalgt kommunikasjonsformat
9600, N, 8, 1
RS485-adresse
1 til 255
Antall reléer
16
Kontakttype
1NO, 1NC
Maksimal relébelastning
10 A / 250 V AC / 30 V DC
Beskyttelse
Isolasjon av strømforsyningen, optisk og magnetisk isolasjon, tilbakestillbar sikring, TVS, overspenningsvern og beskyttelsesdioder
LED-indikatorer
STA blinker ved normal MCU-drift; TXD blinker ved sending; RXD blinker ved mottak
Materiale i hus
ABS
Montering
DIN-skinne, 35 mm
Mål
200 x 110,9 x 59,1 mm

Pakkeinnhold

Pakken inneholder relémodulen og den tilhørende strømforsyningen:

  • 1 stk. 16-kanals relémodul med Modbus RTU
  • 1 stk. strømforsyning, 5 V / 2 A

Se fanen Dokumenter & linker for tekniske data og nyttige linker.

Mer informasjon
VarenummerMR-01758
MerkeWaveshare
EAN7073330517589
