4-kanals relémodul for M5Stack Core og Core2

4-kanals relémodul for styring av DC-laster

Dette er en 4-kanals relémodul for prosjekter der Core- eller Core2-baserte systemer skal styre flere DC-laster fra samme modul. Den er laget for av/på-styring i kompakte automasjonsoppsett, for eksempel små ventiler, signaler, aktuatorer eller andre lavspente DC-kretser innenfor modulens belastningsgrense.

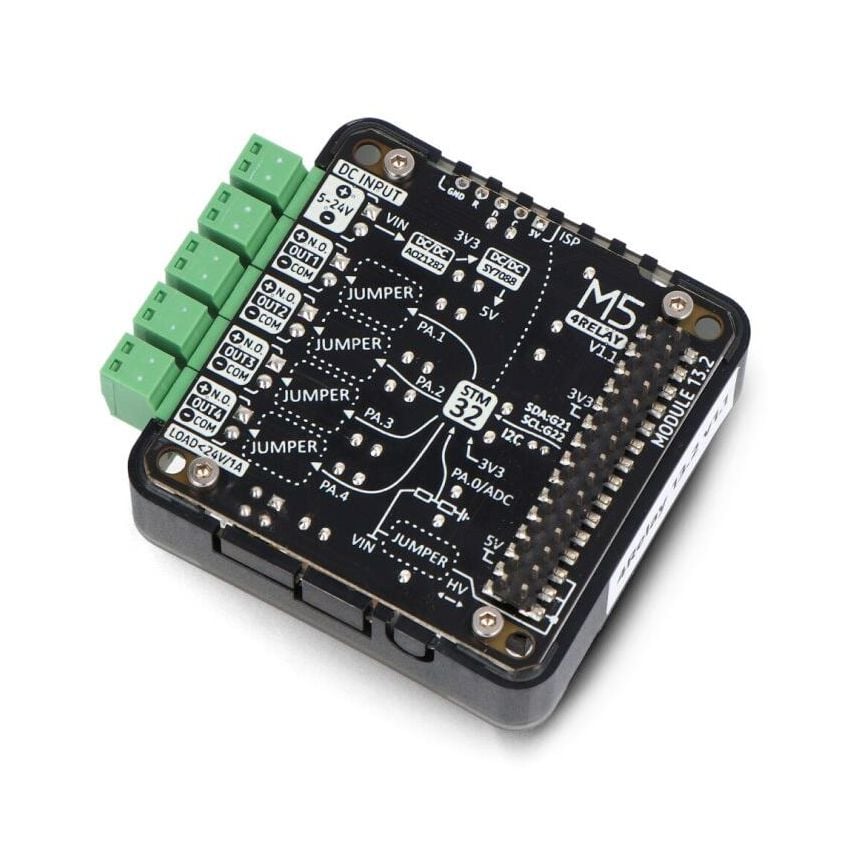

Relémodul med I2C-kommunikasjon og fire mekaniske reléer.

Modulen bruker I2C-bussen, slik at flere relekanaler kan styres uten å bruke mange I/O-pinner på kontrolleren. Hver kanal har COM- og NO-tilkobling, og modulen støtter både aktiv og passiv styring. Den innebygde STM32F030F4-kontrolleren håndterer reléstyringen, mens skrueterminalene gjør tilkoblingen ryddig i prototyper og små installasjoner.

Når fire relékanaler gir bedre kontroll

Fire separate kanaler gjør modulen mer fleksibel enn en enkel reléutgang. Du kan styre flere DC-kretser fra samme prosjekt, dele funksjoner mellom ulike utganger eller bygge et kontrollpanel der hver kanal har sin egen oppgave. Den maksimale belastningen er 24 W ved 24 V DC / 1 A, og modulen er kun beregnet for DC-spenning.

Aktiv og passiv reléstyring for ulike DC-oppsett.

Muligheten for aktiv og passiv styring gir flere koblingsmåter, avhengig av hvordan kretsen skal arbeide. Modulen har også funksjon for registrering av eksternt spenningsnivå og en DCDC-krets for forsyning av styringen, noe som gjør den praktisk i prosjekter der strømforsyning og last må holdes oversiktlig.

Typiske bruksområder for 4-kanals relémodul

Modulen passer til prosjekter der flere lavspente DC-kretser skal slås av og på fra et utviklingskort:

• Smart av/på-styring: styr fire separate DC-utganger fra ett prosjekt
• Magnetventiler: aktiver ventiler i små automatiserings- og demonstrasjonsoppsett
• DC-belastninger: slå av og på laster innenfor grensen på 24 W per kanal
• Prototyping: test styringslogikk før en mer permanent løsning bygges
• UIFlow- og Arduino-prosjekter: bruk modulen i læring, utvikling og raske automasjonsforsøk

Programmering og integrasjon

Modulen kan brukes med populære programmeringsmiljøer som Arduino og UIFlow. I2C-adressen er 0x26, og kommunikasjonen skjer over I2C-bussen. Det gjør modulen enkel å integrere i prosjekter der reléutganger skal kombineres med sensorer, skjermer eller andre moduler.

I2C relémodul for Arduino, UIFlow og M5Stack-utvidelser.

I praksis kan prosjektet lese en sensorverdi, reagere på en knapp, motta en kommando eller kjøre en tidsstyrt rutine, og deretter slå en valgt relékanal av eller på. Det gir en tydelig bro mellom programkode og fysisk styring, samtidig som fire kanaler gjør det mulig å bygge mer sammensatte kontrolloppsett.

Tekniske spesifikasjoner

Pakkeinnhold

• 4-kanals relémodul, 1 stykk
• 2-pins skrueterminal, 2,54 mm raster, 5 stykk
• Jumperhetter, 10 stykk
• Klistremerke med pinneoversikt
