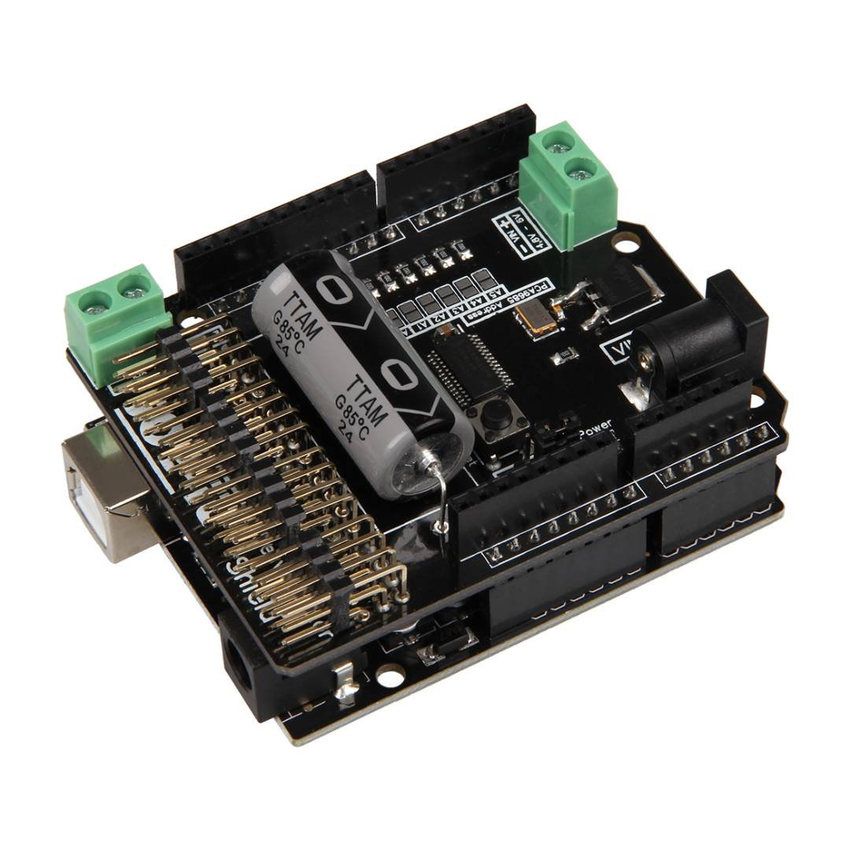

16-kanals PWM-servokontroller montert på Arduino-kort med skruterminaler og strømtilkobling

Skip to the beginning of the images gallery

16-kanals PWM-servokontroller for Arduino, opptil 11A

Name: 16-kanals PWM-servokontroller for Arduino, opptil 11A
SKU: MR-01256
Price: 729 NOK
Availability: InStock

Legg til i ønskeliste

kr 729,00

Bli den første til å omtale produktet

Styr opptil 16 servoer med stabile PWM-signaler.

Denne shield-baserte servokontrolleren kobles direkte til Arduino Uno, Mega2560 og kort med kompatibelt pinneoppsett. En innebygd krystalloscillator genererer PWM-signalene og gir mer presis posisjonering enn vanlig programvarebasert styring. Hver kanal har tilkobling for GND, V+ og PWM til 5V-servoer.

Fleksibel strømforsyning gir to tilkoblingsvalg.

To separate innganger tar 4,8V til 6V: DC-kontakt på 5,5/2,1mm opptil 5A og skruterminal opptil 6A, med 11A samlet maksimum. I2C-adressering gjør det mulig å bruke flere moduler samtidig, mens den innebygde kondensatoren bidrar til å stabilisere spenningen når flere servoer er aktive.

På lager

SKU

MR-01256

Kategorier:

Kontrollere og styringsenheter, Arduino, Servomotor

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

16-kanals PWM-servokontroller for Arduino-prosjekter

Dette kontrollkortet styrer opptil 16 servomotorer på 5V samtidig ved hjelp av PWM-signaler. Kortet er utformet som et shield og kan monteres direkte på Arduino Uno og Arduino Mega2560. Det fungerer også med kort som følger Arduino-pinnekonfigurasjonen.

En innebygd kvartsoscillator genererer PWM-signalene. Dette gir jevnere servobevegelser og mer presis posisjonering enn vanlig programvarebasert styring. Løsningen passer derfor til prosjekter som trenger samordnet kontroll av flere servodrev.

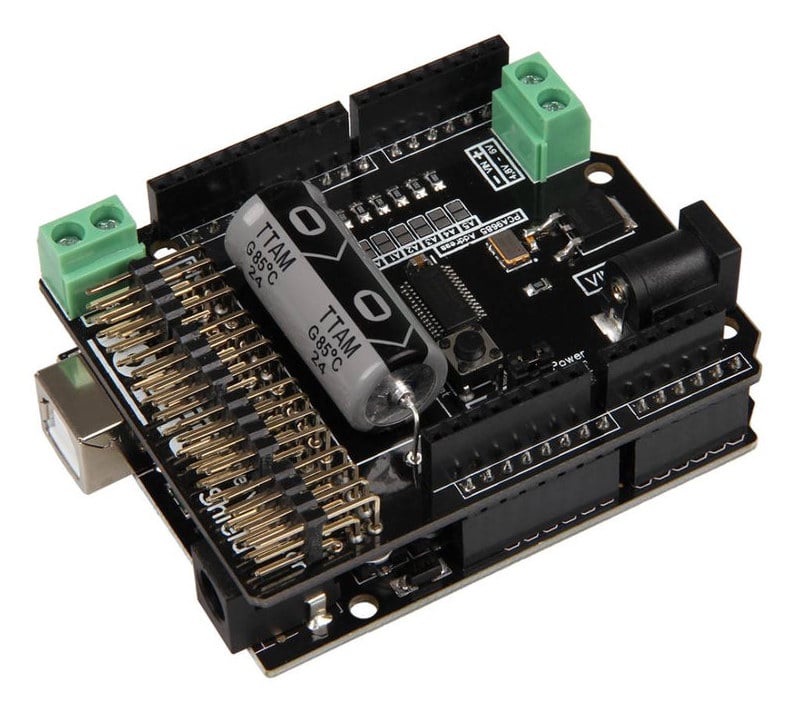

16-kanals PWM-servokontroller montert på Arduino med strømtilkoblinger

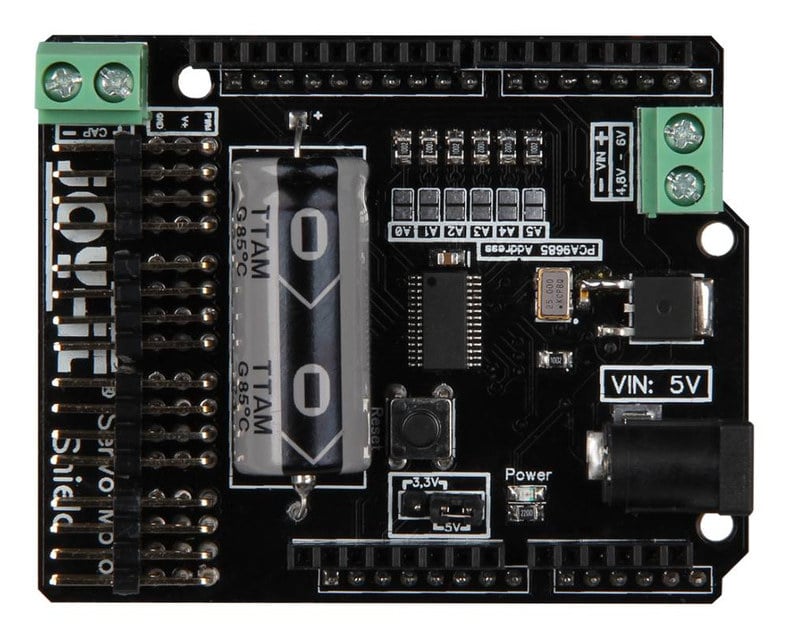

Servokontroller sett ovenfra med kanaltilkoblinger og to strøminnganger — Hver kanal har tilkoblinger for GND, V+ og PWM

PWM-kanaler og direkte servotilkobling

Kontrolleren har 16 kanaler med separate tilkoblinger for GND, V+ og PWM. Hver kanal kan kobles direkte til en standard servomotor på 5V uten ekstra adapter. Den innebygde signalgeneratoren sørger for klokkingen som brukes av PWM-kanalene.

Med alle kanalene samlet på ett kort blir det mulig å styre flere servoer fra samme Arduino-oppsett. Dette er særlig nyttig i konstruksjoner der mange bevegelige deler skal kontrolleres individuelt.

To separate strøminnganger

Kortet har en DC-kontakt på 5,5/2,1mm og en skruterminal. Begge inngangene støtter fra 4,8V til 6V. DC-inngangen har en maksimal strøm på 5A, mens skruterminalen støtter opptil 6A. Den maksimale samlede strømmen er 11A.

En innebygd kondensator stabiliserer spenningen når flere servoer arbeider samtidig, og bidrar til å begrense spenningsfall. Strømforsyningen må tilpasses det angitte spenningsområdet og den valgte tilkoblingen.

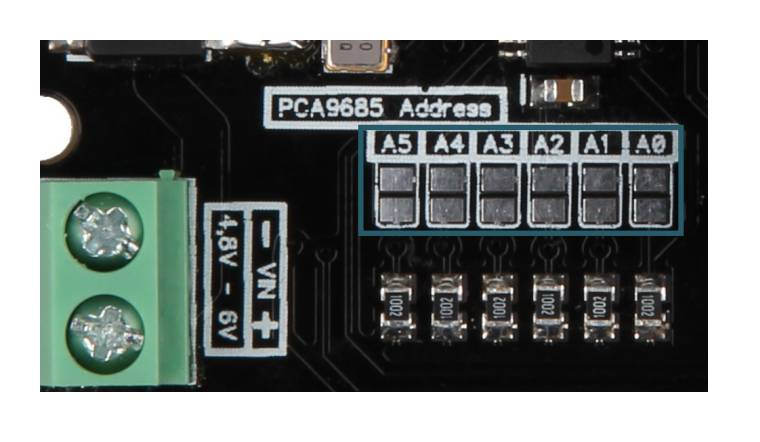

Nærbilde av adressejumpere og skruterminal på PWM-servokontrolleren — Skruterminalen støtter opptil 6A ved en inngangsspenning på 4,8V til 6V

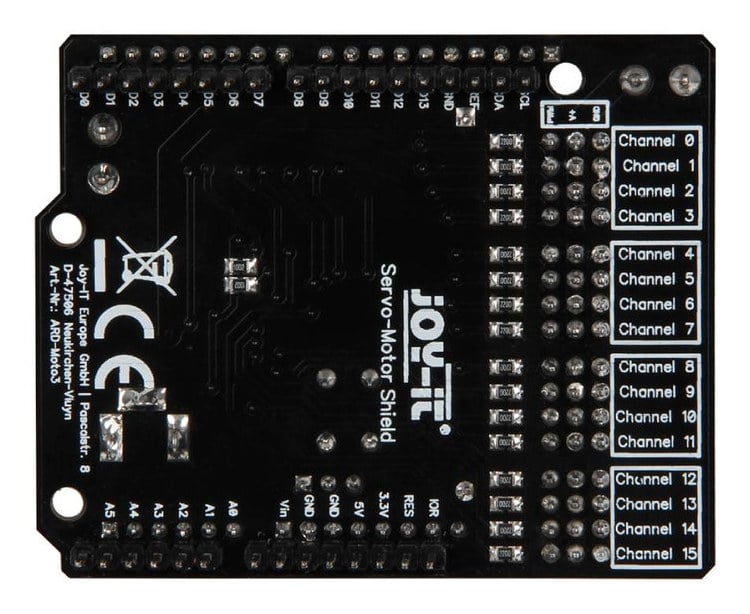

Undersiden av PWM-servokontrolleren med nummererte kanaler og Arduino-pinner — Kortet kan monteres direkte på Arduino Uno og Mega2560

Arduino-kompatibilitet og I2C-utvidelse

Shield-formatet gir direkte montering på Arduino Uno og Arduino Mega2560. Kontrolleren kan også brukes med andre plattformer som har kompatibel Arduino-pinnekonfigurasjon.

Flere kontrollkort kan kombineres ved hjelp av I2C-adressering. Den individuelle adressen konfigureres med loddejumpere på kortet. Et tilpasset programbibliotek er tilgjengelig for å forenkle konfigurasjon og programmering av modulene.
