USB-konverteren gir fire uavhengige RS485-kanaler.

Waveshare-konverteren kobles til via USB type B og lar én datamaskin kommunisere samtidig med fire separate RS485-busser. Hver kanal har skruterminaler, automatisk retningsstyring og en individuelt innkoblingsbar 120Ω termineringsmotstand. Datahastigheten kan settes fra 1200bps til 460800bps, mens RS485-overføring støttes over avstander på opptil 1200m. Den ikke-isolerte konverteren har TVS-, ESD- og kortslutningsvern, aluminiumshus samt feste for vegg eller DIN-skinne.

Kjøp nå så vil vi sende varen innen 9. nov. 2026

Varenummer

MR-01755

Kategorier:

Signalomformere

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Firekanals USB til RS485-konverter for separate busser

Konverteren fra Waveshare utvider én USB-port med fire uavhengige RS485-kanaler. Kanalene kan kommunisere samtidig med separate busser, slik at flere deler av en installasjon kan betjenes fra samme datamaskin. Enheten er ikke isolert og passer til seriekommunikasjon i blant annet automasjon, målesystemer og overvåking.

Konverteren får strøm via USB og trenger ingen separat strømforsyning. Overføringshastigheten kan stilles fra 1200bps til 460800bps, mens maksimal RS485-avstand er opptil 1200m.

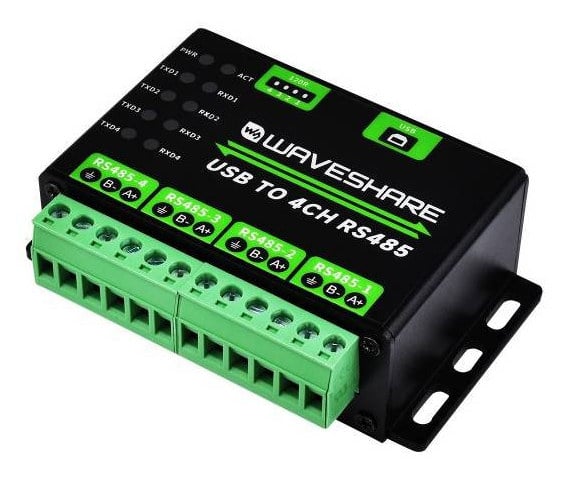

USB til RS485-konverter med fire frontmonterte RS485-tilkoblinger — Én USB-port gir fire uavhengige RS485-kanaler

USB til RS485-konverter koblet til fire separate RS485-enheter — Kanalene bruker skruterminaler med A+, B- og PE

Separate RS485-kanaler med automatisk retningsstyring

Hver kanal har skruterminaler merket A+, B- og PE. Automatisk styring av overføringsretningen gjør at sende- og mottaksretningen ikke må kontrolleres manuelt. Kanalene støtter punkt-til-multipunkt-kommunikasjon med opptil 32 noder på en buss.

De fire uavhengige kanalene kan brukes samtidig mot forskjellige installasjonssegmenter. Dette gjør konverteren egnet for tilkobling av blant annet PLC-styringer, energimålere, telemetrisystemer og annet utstyr med RS485.

Terminering, vern og statusindikatorer

Hver RS485-kanal har en egen termineringsmotstand på 120Ω som aktiveres med en DIP-bryter. Det gjør det mulig å konfigurere termineringen separat for hver tilkoblet buss.

RS485-siden har TVS-vern på 600W, overspenningsvern og ESD-beskyttelse på 15kV. USB-siden er utstyrt med ESD-beskyttelse og en selvresetterende sikring på 500mA. LED-indikatorer viser strøm, aktivitet og dataoverføring for hver kanal.

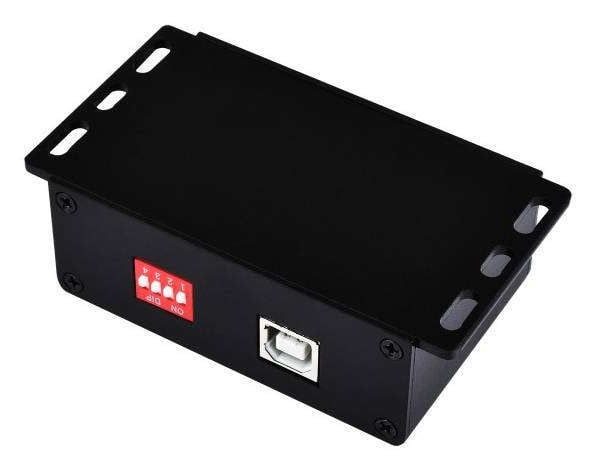

USB til RS485-konverter fra baksiden med USB-B-port og DIP-brytere — Hver kanal har separat innkobling av 120Ω terminering

USB til RS485-konverter med måltegning og angitte mål i millimeter — Huset måler 86,2 x 48 x 27,2mm

Systemstøtte og fleksibel montering

Konverteren støtter Windows 7, Windows 8, Windows 8.1, Windows 10, Windows 11, Linux, macOS og Android. På Raspberry Pi med Linux kan den bruke standard systemdrivere. USB type B kobler enheten til vertsmaskinen, og strømforsyningen på 5V kommer via USB.

Huset er laget av aluminiumlegering og kan monteres på vegg eller DIN-skinne. Driftstemperaturen er fra -40°C til 85°C, og angitt driftsfuktighet er fra 5% RH til 95% RH.
