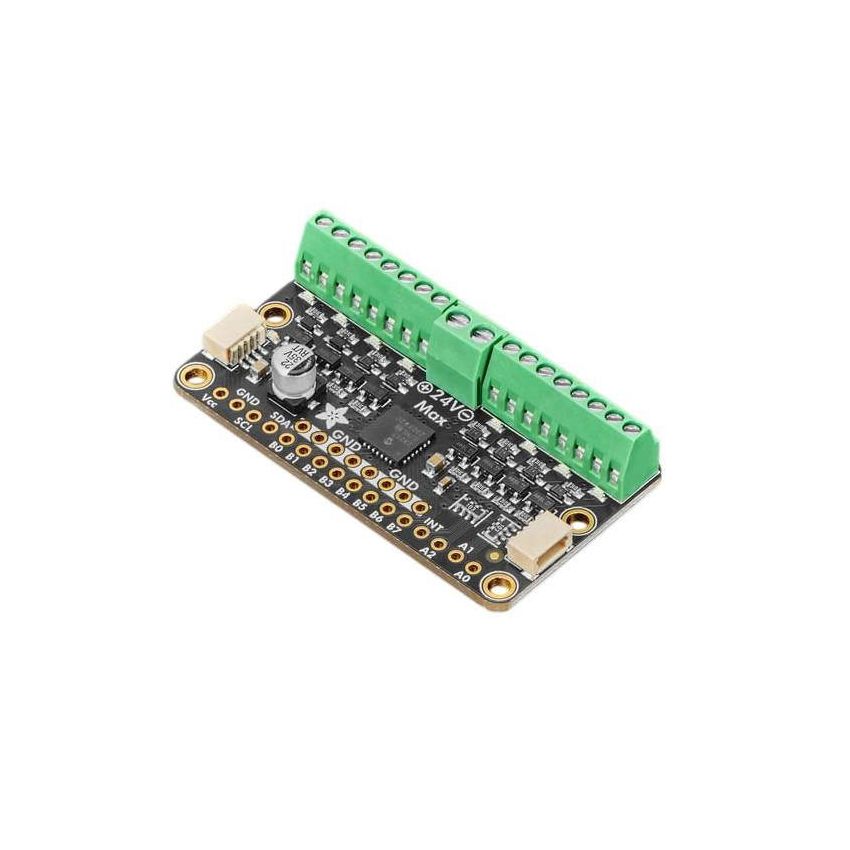

8-kanals styringsmodul for elektromagneter med grønne skruterminaler og I2C-tilkobling

Skip to the beginning of the images gallery

8-kanals styringsmodul for elektromagneter med I2C

Name: 8-kanals styringsmodul for elektromagneter med I2C
Brand: Adafruit
SKU: MR-01486
Price: 445 NOK
Availability: InStock

Legg til i ønskeliste

kr 445,00

Bli den første til å omtale produktet

Styr åtte induktive DC-laster via I2C.

Denne modulen gir åtte separate MOSFET-kanaler for magnetventiler, elektromagneter og andre induktive laster. Hver kanal har en beskyttelsesdiode mot spenningstopper og en rød LED som viser aktivitet.

Enkel integrasjon med 3V- og 5V-logikk.

Kommunikasjonen går over I2C med standardadresse 0x20, mens STEMMA QT/Qwiic-kontaktene forenkler tilkoblingen. Lastene krever separat strømforsyning på 3V til 24V DC og felles jord med styrelogikken. Modulen støttes i Arduino IDE, CircuitPython og Python. Adressen kan endres via A0, A1 og A2, slik at opptil åtte moduler kan brukes på samme buss.

Kjøp nå så vil vi sende varen innen 30. okt. 2026

SKU

MR-01486

Kategorier:

Kontrollere og styringsenheter

ADAFRUIT

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

I2C-styring for åtte elektromagneter og magnetventiler

Modulen samler åtte utgangskanaler for elektromagneter, magnetventiler og andre induktive DC-laster på én I2C-forbindelse. MCP23017-ekspanderen bruker SDA og SCL til styringen, mens hver kanal har en egen AO3406 N-kanals MOSFET. Logikksiden støtter 3 V eller 5 V, og STEMMA QT/Qwiic-kontaktene i JST SH-format gir I2C-tilkobling uten lodding. Lastene skal forsynes fra en ekstern kilde på 3 V til 24 V DC.

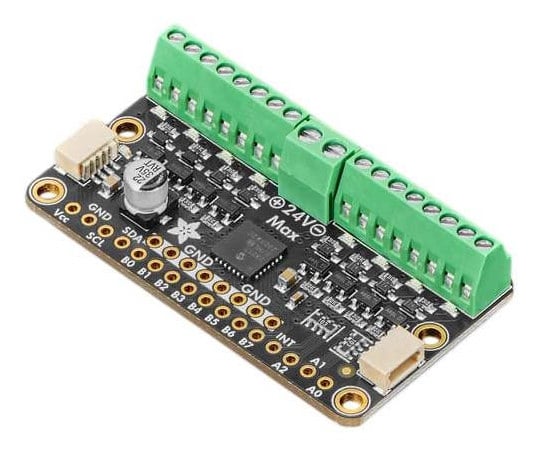

8-kanals I2C-styringsmodul med skruterminaler og STEMMA QT/Qwiic-tilkobling — Åtte utganger styres via SDA og SCL på I2C-bussen

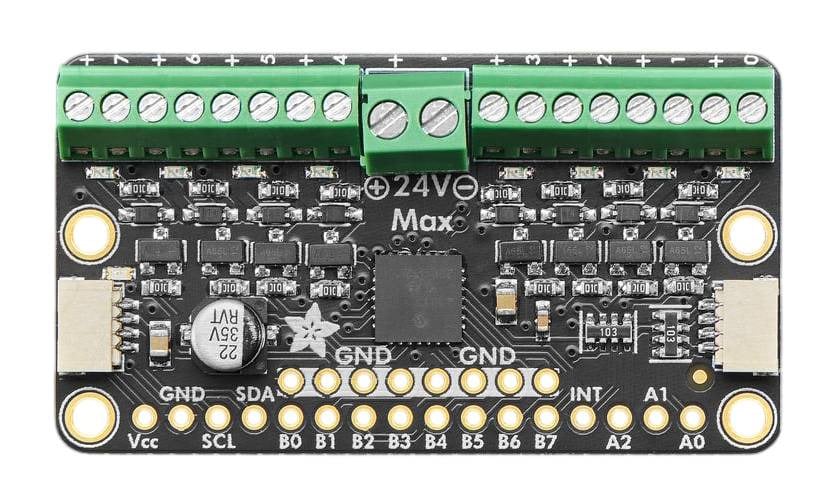

I2C-styringsmodul sett ovenfra med åtte kanaler og merkede tilkoblinger — Hver kanal har MOSFET, flybackdiode og rød status-LED

Individuell kanalbeskyttelse og statusvisning

Hver av de åtte kanalene har en separat MOSFET, flybackdiode og rød status-LED. Flybackdioden beskytter transistoren mot overspenning fra spolen, mens lysdioden viser når utgangen er aktiv. En grønn lysdiode viser strømstatus. MCP23017-ekspanderens port B gir i tillegg åtte generelle inn- og utganger, B0 til B7, som blant annet kan brukes med knapper eller lysdioder. Port B har også en INT-avbruddspinne.

Tilkobling med separat lastforsyning

Vcc kobles til mikrokontrollerens logikkspenning på 3 V eller 5 V, mens SDA og SCL brukes til I2C-kommunikasjon. Modulen, mikrokontrolleren og lastforsyningen skal ha felles jord via GND. Elektromagnetene eller magnetventilene forsynes fra en separat strømkilde på 3 V til 24 V DC. Den positive lederen kobles til V+, og den negative lederen kobles til ønsket utgang fra 0 til 7, merket A0 til A7. Når kanalen aktiveres, kobler MOSFET-transistoren lasten til jord.

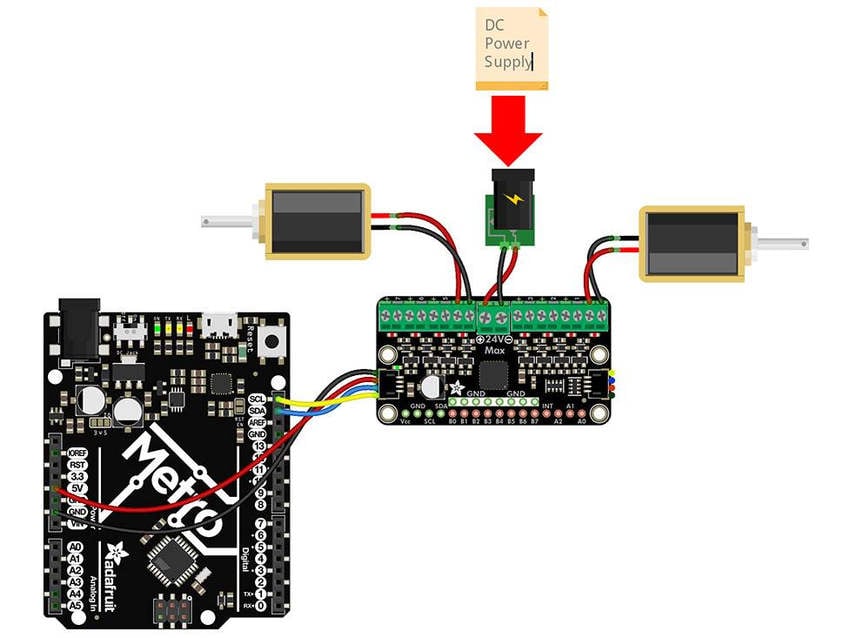

8-kanals styringsmodul koblet til elektromagneter og separat strømforsyning — Lastene krever en ekstern strømforsyning på 3 V til 24 V DC

Programmering og utvidelse på I2C-bussen

Modulen kan styres fra Arduino IDE, CircuitPython og Python. Arduino-miljøet bruker et bibliotek for MCP23017, mens CircuitPython og Python kan bruke MCP230xx-biblioteket. Standardadressen er 0x20. Med adressebroene A0, A1 og A2 kan adressen endres, slik at opptil åtte moduler kan brukes på samme I2C-buss. Åtte moduler gir til sammen styring av opptil 64 magnetventiler.

Bruksområder

Kombinasjonen av åtte MOSFET-utganger, I2C-styring og ekstra GPIO gjør modulen egnet til flere typer mikrokontrollerbaserte prosjekter:

Automatisering med flere DC-magnetventiler
Robotikkprosjekter med elektromagneter eller andre induktive DC-laster
Industrielle enheter der flere utganger skal styres via I2C
Mikrokontrollerprosjekter der B0 til B7 brukes som generelle inn- eller utganger
