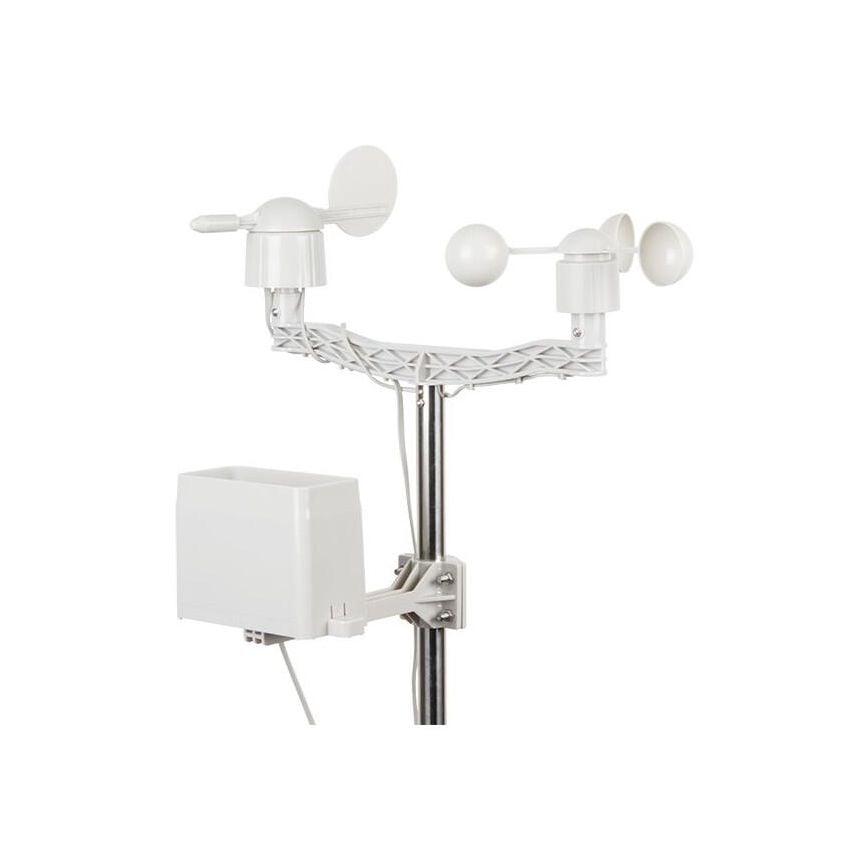

Værstasjonssett med måling av vindretning, vindhastighet og nedbør, DIY

Bygg en enkel værstasjon med sensorer for vind og nedbør

Dette er et værstasjonssett for deg som vil bygge din egen løsning for måling av værforhold utendørs. Settet kombinerer tre grunnleggende sensorer for vindretning, vindhastighet og nedbør, slik at du kan samle inn rådata og bruke dem i egne prosjekter for logging, overvåking eller visualisering.

Værsensorer med passive komponenter og enkel tilkobling.

Løsningen bruker et system basert på magnetiske sensorer og andre passive komponenter, uten aktiv elektronikk i selve målerne. For å lese verdiene trenger du derfor en ekstern spenningskilde og passende elektronikk som kan tolke analoge nivåer og pulser fra sensorene.

Alle sensorene leveres med RJ11-kabler, noe som gjør oppkoblingen mer oversiktlig i et hjemmelaget måleoppsett. Settet leveres også som byggesett med mastedeler, braketter og festemateriell, slik at du kan montere enheten før installasjon.

Hvordan de enkelte sensorene arbeider

Vindretningssensor med analog spenning og flere retninger.

Vindretningsmålingen skjer ved hjelp av en kombinasjon av interne motstander som gir et analogt spenningssignal. Denne løsningen gjør det mulig å angi opptil 16 retninger. For kretsen til vindretningsmålingen trengs det i tillegg en ekstern motstand med anbefalt verdi på 10 kΩ.

Anemometer og regnmåler som sender pulser til styresystemet.

Vindmåleren bruker en magnetisk bryter som lukker kretsen når skålene roterer. Hver 2,4 km/t vindhastighet tilsvarer ett puls-signal per sekund. Regnmåleren er bygget som en selvdrenerende vippebøtte, der hver registrerte mengde på 0,2794 mm nedbør utløser en puls som kan telles videre av en digital inngang.

Typiske bruksområder for hjemmelaget værmåling

Settet passer godt i prosjekter der du vil samle inn egne værdata:

• Lokal værmåling hjemme: mål vind og nedbør på tomt, hytte eller i hage
• Datalogging: koble sensorene til egen elektronikk og lagre måleverdier over tid
• Mikrokontrollerprosjekter: bygg værstasjon med analoge og digitale innganger
• Undervisning og hobby: lær hvordan passive sensorer omsetter mekanisk bevegelse til målbare signaler
• Enkle overvåkingsløsninger: bruk rådata som grunnlag for alarmer, skjermer eller nettbasert visning

Spesifikasjoner

Pakkeinnhold

• RJ11-kabler
• Klemmer
• Monteringsstropp for vindmåler
• Monteringsarm for regnmåler
• Todelt mast
• Regnmåler
• Vindhastighetssensor
• Vindretningssensor
