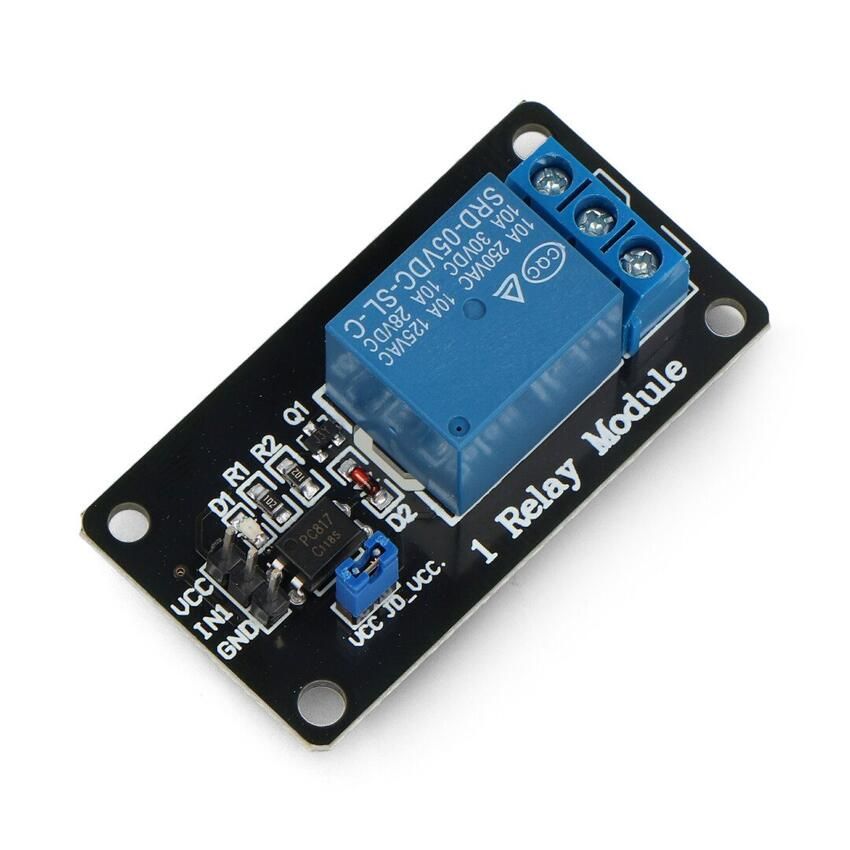

Relémodul 1-kanals, 10A/250VAC, 5V relay

1-kanals relémodul med optoisolasjon

Denne enkeltrelémodulen er perfekt for enkle prosjekter som krever on/off-styring av én elektrisk enhet. Modulen styres direkte fra en digital utgang på Raspberry Pi, Arduino eller andre mikrokontrollere – uten behov for ekstra komponenter.

Optoisolasjon via EL817 gir galvanisk separasjon mellom styrekrets og lastkrets.

Dette beskytter mikrokontrolleren mot støy fra induktive laster som motorer og solenoider.

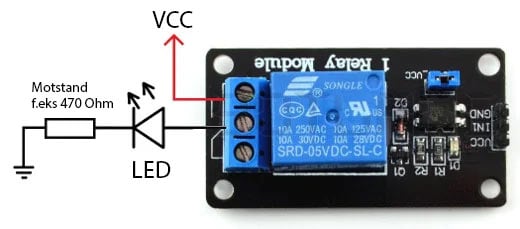

Tilkobling

Modulen har tre innganger og tre utganger:

• VCC – forsyningsspenning 5V
• GND – jord
• IN – styresignal (aktiveres med lavt signal)
• NO – normalt åpen kontakt
• NC – normalt lukket kontakt
• COM – felles kontakt

Styring med Python

Bruk GPIO-biblioteket i Python for å slå reléet av og på:

import RPi.GPIO as GPIO
import time

GPIO.setmode(GPIO.BCM)
relay_pin = 17  # Valgfri GPIO-pinne
GPIO.setup(relay_pin, GPIO.OUT)

while True:
    GPIO.output(relay_pin, GPIO.LOW)   # Relé PÅ
    time.sleep(1)
    GPIO.output(relay_pin, GPIO.HIGH)  # Relé AV
    time.sleep(1)

Programmet bytter reléet av og på hvert sekund. Merk at modulen aktiveres med lavt signal (active LOW), så GPIO.LOW slår reléet på.

Spesifikasjoner

• Antall kanaler: 1

• Forsyningsspenning: 5V DC
• Aktivering: lavt signal (active LOW)

• Relé: JQC-3FF-S-Z (5V spole)

• Kontakter AC: 10A / 125VAC, 10A / 250VAC
• Kontakter DC: 10A / 30VDC, 10A / 28VDC
• Optoisolasjon: EL817
• Kortmål: 53 × 28 mm
• Monteringshull: 3 mm diameter

Typiske bruksområder

• Enkle on/off-prosjekter – styring av én lampe, vifte eller pumpe

• Belysningsstyring – tidsbasert eller sensorbasert av/på
• Prototyping – testing av reléstyring i utviklingsprosjekter
• Smart home – grunnleggende automasjon med mikrokontroller
