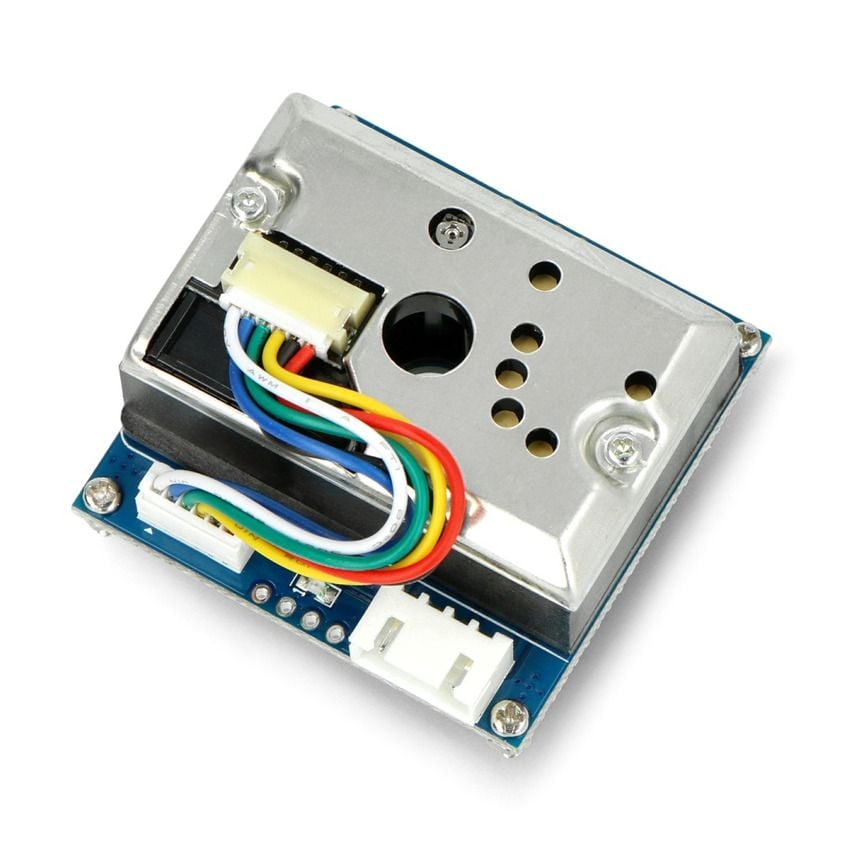

Optisk støvsensormodul med metallkapsling, kretskort og tilkoblet kabelsett

Skip to the beginning of the images gallery

Optisk partikkelsensor med analog utgang

Name: Optisk partikkelsensor med analog utgang
Brand: Waveshare
SKU: MR-01550
Price: 369 NOK
Availability: InStock

Legg til i ønskeliste

kr 369,00

Bli den første til å omtale produktet

Støvsensormodul for overvåking av luftbårne partikler.

Modulen fra Waveshare registrerer partikler med diameter over 0,8 μm, blant annet sigarettrøyk. Den drives med 2,5 til 5,5 V, måler opptil 500 μg/m³ og gir et analogt utgangssignal med følsomhet 0,5 V per 100 μg/m³. Den kan kobles til en mikrokontroller med A/D-omformer.

Kjøp nå så vil vi sende varen innen 4. nov. 2026

SKU

MR-01550

Kategorier:

Luftkvalitetssensorer

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Optisk støvsensor for måling av luftpartikler

Denne optiske partikkelsensormodulen fra Waveshare overvåker støv og fine partikler i luft. Måleprinsippet bruker en IR-diode og en fototransistor som er plassert diagonalt, og registrerer lys som reflekteres fra støvpartikler. Sensoren kan oppdage svært fine partikler, blant annet sigarettrøyk. Et pulsmønster i utgangsspenningen gjør det mulig å skille røyk fra støv.

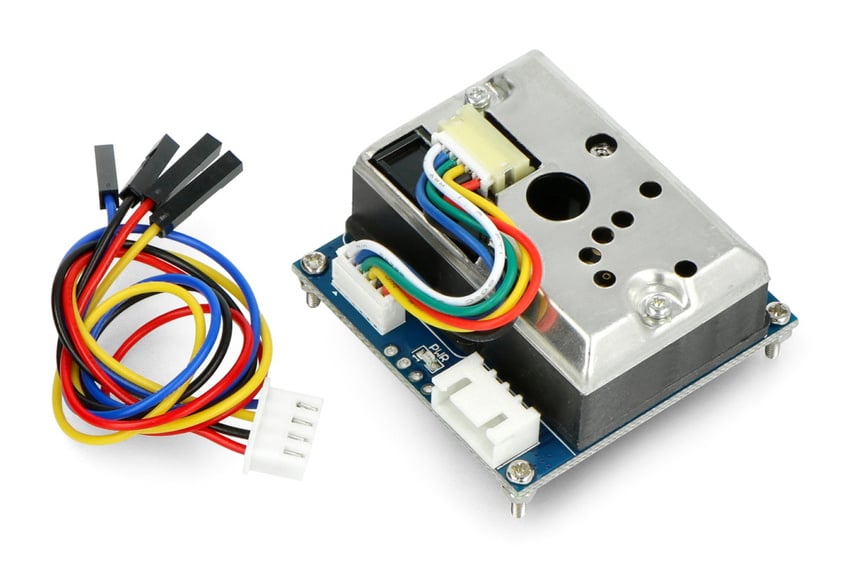

Optisk støvsensormodul med metallhus og tilkoblet flerfarget kabel — Kabler med hunnkontakter følger med for enklere tilkobling

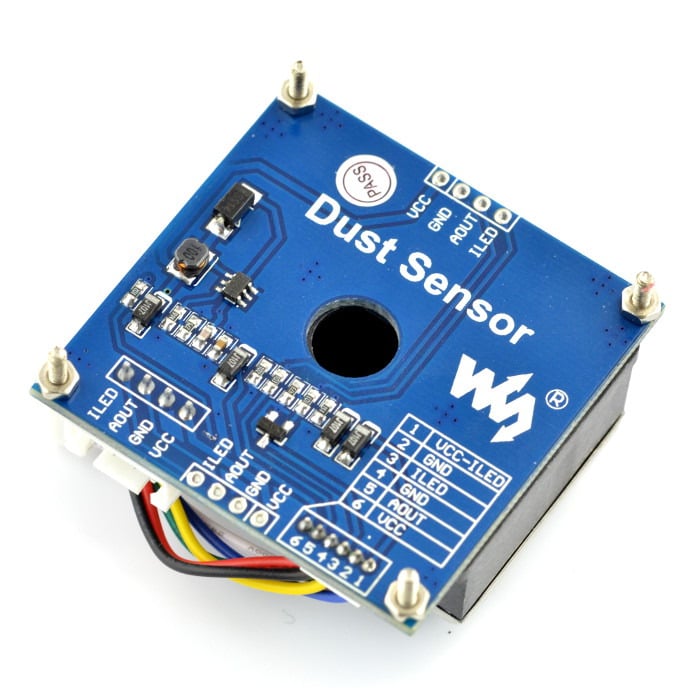

Optisk støvsensormodul sett ovenfra med merkede tilkoblingspunkter — Fire tilkoblinger omfatter strøm, jord, analogutgang og ILED

Tilkobling til mikrokontroller

Modulen har fire tilkoblinger og kan brukes med en mikrokontroller som har A/D-omformer, for eksempel Arduino med AVR. Den analoge utgangen gjør måleverdien tilgjengelig for mikrokontrolleren, og det finnes eksempelprogrammer blant annet for Arduino.

VCC

Forsyningsspenning: 2,5 V til 5,0 V

GND

Systemjord

AOUT

Analog utgang: 0,5 V / (100 μg/m³)

ILED

Settes høyt før avlesning for å aktivere sensoren

Bruksområder for analog støvmåling

Sensorens optiske måling og analoge utgang egner seg til flere typer overvåkings- og utviklingsprosjekter:

Overvåking av støv og partikkelkonsentrasjon i luft
Registrering av fine røykpartikler, blant annet sigarettrøyk
Utviklingsprosjekter med en mikrokontroller og A/D-omformer

Spesifikasjoner

Merke

Waveshare

Modell

GP2Y1010AU0F

Forsyningsspenning

2,5 V til 5,5 V

Strømforbruk

20 mA

Måleområde

Opptil 500 μg/m³

Partikkeldiameter

Over 0,8 μm

Levetid

5 år

Driftstemperatur

-10°C til 65°C

Luftinntakets diameter

9 mm

Monteringshullenes diameter

2 mm

Kretskortmål

63,2 x 51,3 x 21,1 mm

Vedlikehold ved støvansamling

Støv som fester seg i sensorens deteksjonssone, kan forvrenge målingen. Ved større støvansamlinger kan sensoren vedlikeholdes ved støvsuging eller ved å blåse bort støvet med trykkluft. Utforming og plassering rundt sensoren bør samtidig begrense at klebrige og oljeholdige partikler trenger inn i enheten.

Se fanen Dokumenter & linker for tekniske data og nyttige linker.
