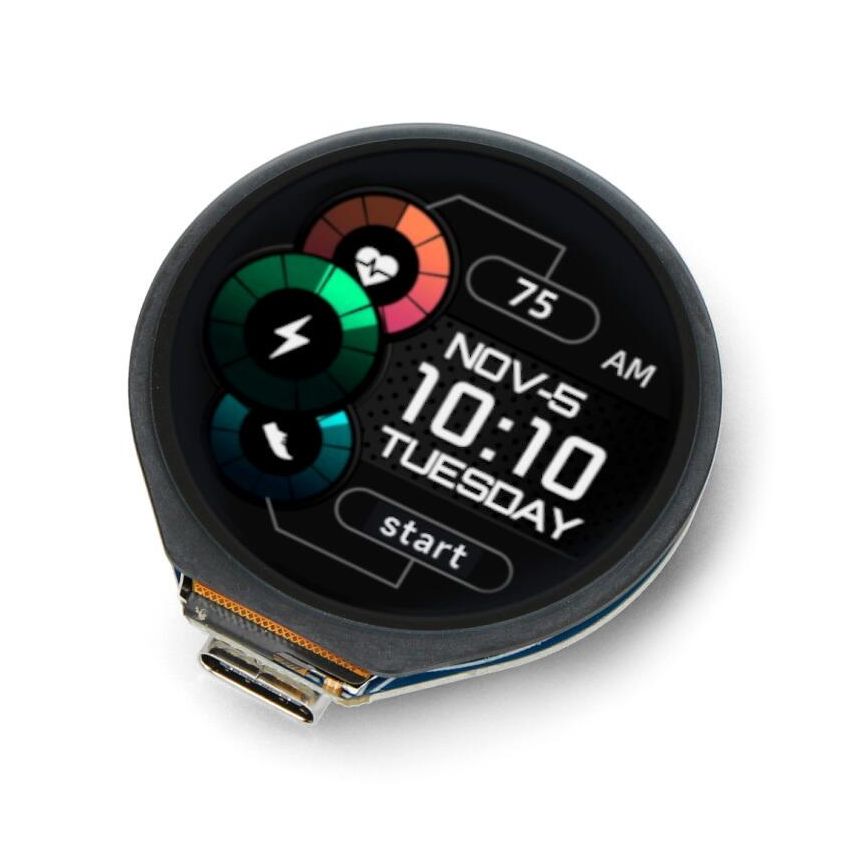

1,28" rund LCD IPS skjerm, 240x240, 6-aksers sensor, Waveshare 22668

Rund displaymodul med en 6-aksers sensor, basert på Raspberry Pi RP2040 mikrokontroller med en dual-core ARM Cortex M0+ prosessor klokket til 133 MHz. Den er utstyrt med en rund 1,28" IPS LCD-skjerm med en oppløsning på 240 x 240 px med muligheten til å vise bilder i 65 000 farger. Den innebygde sensoren lar deg måle akselerasjon i 3 akser (

3-akset akselerometer

) og orientering i 3 akser (3-akset

gyroskop

).

Med dette produktet kan du

lage din egen smartklokke

, sportsklokke eller

smart armbånd til profesjonelt

bruk eller andre spesielle oppgaver!

Modul med rund IPS LCD-skjerm

1,28" rund LCD IPS skjerm, 240x240 piksler - RP2040, 6-aksers sensor - Waveshare 22668

• Basert på

  Raspberry Pi RP2040

  mikrokontroller laget i Storbritannia

• Dual-core ARM Cortex M0+ klokket opp til 133 MHz
• 264 kB SRAM og 2 MB Flash-minne
• USB Type-C-kontakt
• Innebygd 1,28" rund IPS LCD-skjerm med oppløsning 240 x 240 px med 65k farger
• Kontakt for tilkobling av oppladbart litiumbatteri
• Alle GPIO-pinner har en rasteravstand på 1,27 mm
• Støtte for USB 1.1-enheter og verter
• Laveffektsdvalemodus
• Dra-og-slipp-programmering ved hjelp av USB-masselagring

• Utstyrt med 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit og 16x PWM-grensesnitt

• Nøyaktig klokke og timer
• Temperatursensor

• 8x programmérbare I/O (PIO)

1. USB Type-C
2. Batteriladestyringssystem - ETA6096
3. 3.7 V MX1.25 batterikontakt lar deg lade batteriet og strømme modulen samtidig
4. IMU med

   3-akset akselerometer og 3-akset gyroskop - QMI8658C

5. GPIO-kontakter

   med en avstand på 1.27 mm
6. NOR-Flash-minne 2 MB - W25Q16JVUXIQ
7. Dual-core prosessor klokket opp til 133 MHz - RP2040
8. Reset-knapp
9. Boot-knapp

Komponenter på kretskortet

Rund IPS LCD-skjerm med RP2040 og 6-akset IMU-sensor

• LCD-driver: GC9A01A

• LCD-grensesnitt: SPI

• Skjermpanel: IPS
• Oppløsning: 240 x 240 px
• Skjermstørrelse: Φ 32.4mm
• Pikselstørrelse: 0.135 x 0.135mm

IMU-sensor:

• Sensor: QMI8658C

• Akselerometer:

• Oppløsning: 16-bit
• Måleområde: ±2, ±4, ±8, ±16g
• Gyroskop:
• Oppløsning: 16-bit
• Måleområde: ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048°/sek

Brukerveiledning

Diagram

Datablad GC9A01A

Datablad QMI8658C
