Analog EKG-sensor for Arduino, AD8232 og pulsmåling

Analog EKG-sensor for Arduino og læring med biosignaler

Denne analoge EKG-sensoren er laget for prosjekter der Arduino eller en annen mikrokontroller skal lese elektrisk aktivitet fra hjertet som et analogt signal. Modulen bygger på AD8232-kretsen og passer godt til undervisning, prototypebygging og demonstrasjoner av hvordan fysiologiske signaler kan samles inn, filtreres og visualiseres.

EKG-signal fra hjertet til analog inngang.

Utgangen kobles til en A/D-inngang, for eksempel en analog inngang på Arduino. Signalet kan deretter vises i Arduino IDEs Serial Plotter, logges til en datamaskin eller brukes som inngang i egne kodeeksempler. Produktet er ikke beregnet for medisinsk diagnostikk eller behandling.

Hvordan sensoren fungerer

Sensoren bruker AD8232 for å forsterke og bearbeide svake biopotensialer fra elektrodene. Kretsen er laget for å redusere støy og gjøre PR- og QT-intervaller lettere å observere i et eksperimentelt oppsett, forutsatt riktig plassering av elektroder og et rolig målemiljø.

Analog pulssensor med 0 til 3,3 V utgangssignal.

Modulen drives fra 3,3 til 6 V, mens utgangen ligger i området 0 til 3,3 V. Strømforbruket på under 10 mA gjør den enkel å bruke i kompakte laboratorieoppsett og bærbare prototyper, så lenge prosjektet er laget for demonstrasjon og utvikling.

Bruksområder for EKG-sensoren

Sensoren åpner for flere interessante prosjekter innen elektronikk, programmering og signalforståelse:

• Undervisning i biosignaler: vis hvordan elektrisk aktivitet i kroppen kan bli til et målbart analogt signal
• Arduino-laboratorium: koble sensoren til en analog inngang og sammenlign rådata, filtrering og grafvisning i Serial Plotter
• Pulsstyrte interaksjoner: bygg prototyper der lys, lyd eller skjermgrafikk reagerer på registrert rytme, med tydelig teknisk avgrensning
• Datainnsamling og signalbehandling: bruk måledata til å øve på innsamling, støyreduksjon og enkel analyse av EKG-kurver
• Prosjektpresentasjoner: lag en demonstrasjon av analog måling, A/D-konvertering og visualisering for skole, kurs eller skaperverksted

Tilkobling og programvare

Den analoge utgangen kobles til mikrokontrollerens A/D-inngang. For Arduino kan signalet visualiseres direkte i Serial Plotter, og det finnes eksempeloppsett for både innsamling av EKG-data og beregning av puls i BPM med egnet bibliotek.

EKG-modul for Arduino-prototyper og signalvisualisering.

Sensoren passer best når målet er å forstå signalvei, programvarebehandling og visuell presentasjon. Den bør brukes med korte ledninger, god kontakt mot elektrodene og forsiktig håndtering av måledata.

Spesifikasjoner

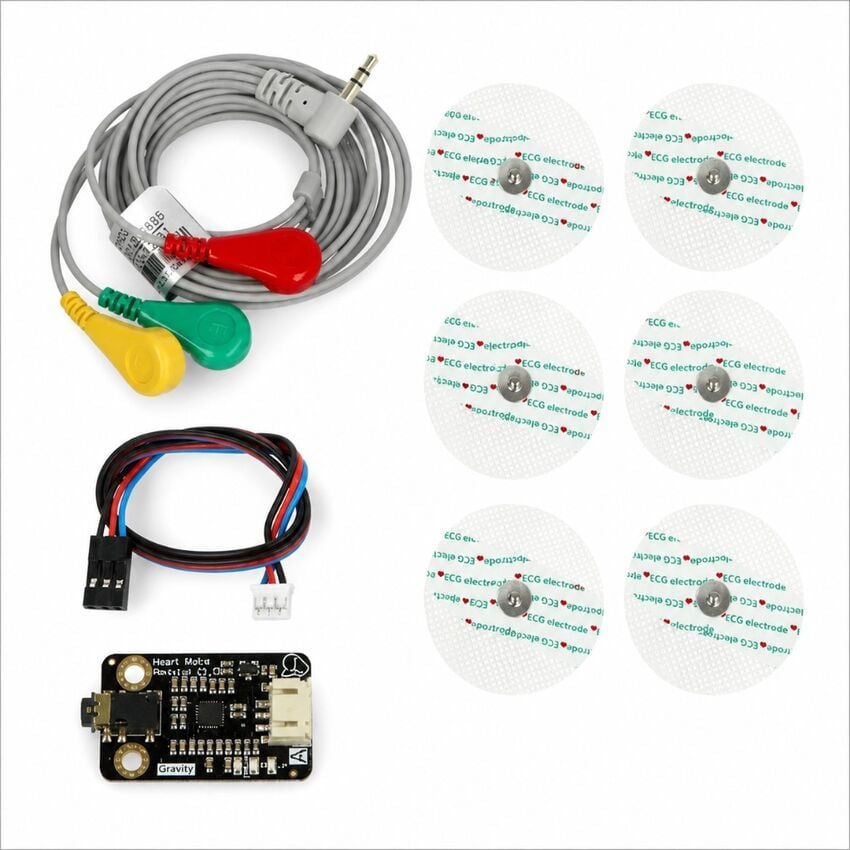

Pakkeinnhold

• Modul med AD8232-basert pulsmåler
• Sonde
• Kabel med tre tilkoblinger
• 6 biomedisinske sensorer
• Tilkoblingskabel for IO-utvidelseskort
