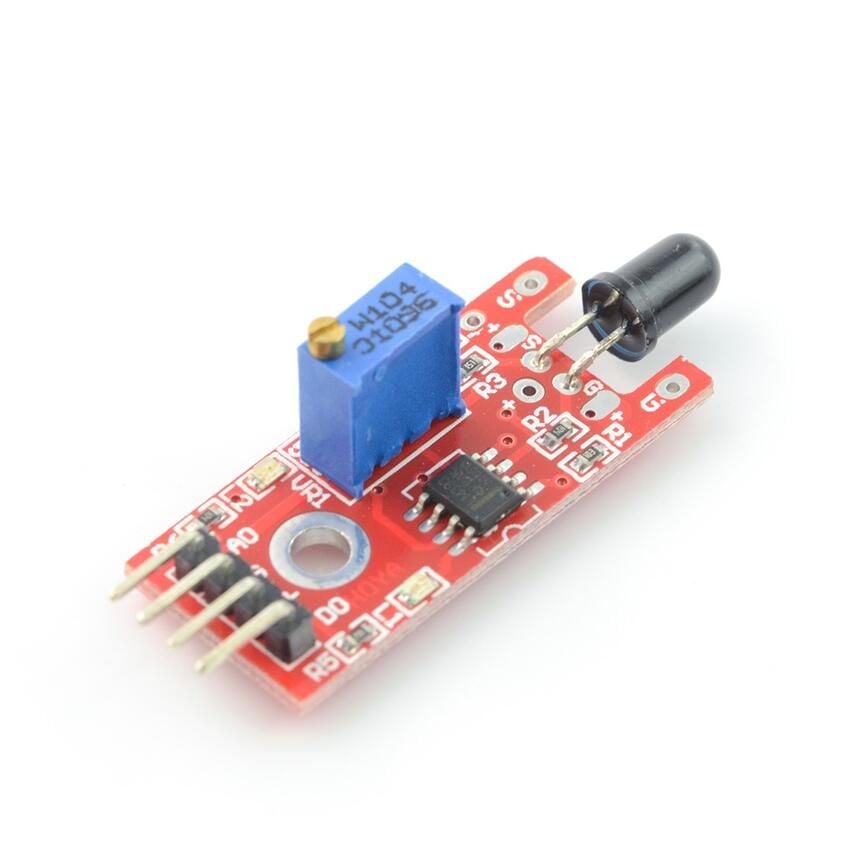

Flammesensor 760–1100 nm, IR-detektor med analog og digital utgang

Flammesensor med IR-deteksjon 760–1100 nm

Flammesensoren er en infrarød branndetektor som registrerer varmestråling i bølgelengdeområdet 760 til 1100 nm. Dette spekteret dekker den karakteristiske IR-strålingen fra åpen ild, og sensoren reagerer pålitelig på flammer fra fyrstikker, stearinlys, lightere og større brannkilder.

Deteksjonsvinkel på 60° og rekkevidde opptil 100 cm.

Den innebygde fotodioden fanger opp infrarødt lys og sender signalet videre til en LM393-komparator som behandler dataene. Den digitale utgangen (D0) gir et høy/lav-signal basert på en terskelverdi du stiller inn med potentiometeret, mens den analoge utgangen (A0) gir et spenningssignal som varierer med flammeintensiteten. Slik kan du både detektere at en flamme finnes og måle relativ avstand til kilden.

Bruksområder for flammedetektoren

Denne IR-sensoren egner seg til en rekke elektronikkprosjekter og sikkerhetssystemer:

• Brannalarmsystem – koble flammedetektoren til en mikrokontroller og en summer for å bygge en enkel branndetektor som varsler ved åpen ild
• Brannslukningsrobot – monter sensoren på en mobil robotplattform som lokaliserer flammekilden, kjører mot den og aktiverer et slukkesystem
• Brannovervåking av stearinlys og peiser – registrer om en flamme brenner eller har slukket, og send varsling via trådløs kommunikasjon
• Industriell flammedeteksjon – overvåk brennere, sveisestasjoner eller gasskjeler og utløs alarm ved uventet flamme eller flammebortfall
• Tolagsdeteksjon i verksted og garasje – kombiner flammesensoren med en røyksensor for et sikkerhetssystem som registrerer både røyk og IR-stråling fra åpen ild

Infrarød sensor med enkel tilkobling.

Modulen har fire goldpin-kontakter og kan kobles direkte til en mikrokontroller. Forsyningsspenningen er 3,3 V for digital og 5 V for analog utgang. Den kompakte størrelsen på 47 × 15 × 13 mm gjør det enkelt å montere sensoren i robotprosjekter, på kretskort eller inne i et kabinett for brannsikkerhet.

Flammedeteksjon med analog og digital utgang.

Den analoge utgangen leverer et spenningssignal proporsjonalt med infrarød stråleintensitet, slik at du kan skille mellom en svak flamme på lang avstand og en sterk varmekilde i nærheten. Den digitale utgangen slår om ved en fast terskel og egner seg til enkel brann/ikke-brann-deteksjon der rask responstid er viktigere enn nøyaktig avstandsmåling.

Tekniske spesifikasjoner

• Deteksjonsområde: 760–1100 nm (infrarødt spekter)

• Deteksjonsvinkel: 60°

• Forsyningsspenning: 3,3–5 V

• Utganger: analog (A0) + digital (D0)
• Komparatorbrikke: LM393
• Følsomhetsregulering: potentiometer
• Rekkevidde: ca. 80–100 cm
• Driftstemperatur: -40 °C til 85 °C
• Driftsfuktighet: 30–90 %
• Lagringstemperatur: -5 °C til 30 °C
• Lagringsfuktighet: 20–75 %
• Modell: Iduino SE060
• Mål: 47 × 15 × 13 mm
