Stabil reservestrøm for Raspberry Pi Zero.

Denne UPS-utvidelsen gir Raspberry Pi Zero kontinuerlig strømforsyning ved å overta med det medfølgende Li-Pol-batteriet på 3,7V og 1000mAh når den vanlige strømforsyningen faller bort. Kortet leverer 5V utgangsspenning og kobles til minidatamaskinen via integrerte pogo-pinner.

Batteriet kan lades med 5V via microUSB. Gjennom I2C-grensesnittet kan systemet lese batterispenning, strømtrekk og ladenivå i prosent. Kortet har dessuten indikatorer for strøm og lading, samt tilkoblinger for 3,3V, 5V, GND, SDA og SCL.

Kjøp nå så vil vi sende varen innen 22. okt. 2026

SKU

MR-01298

Kategorier:

Raspberry Pi Zero, Raspberry Pi-tilbehør

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

UPS-reservestrøm for Raspberry Pi Zero

Denne UPS HAT-enheten er laget for Raspberry Pi Zero og gir reservestrøm fra et Li-Pol-batteri når den vanlige strømforsyningen faller bort. Batteriet holder minidatamaskinen i drift, mens HAT-kortet leverer 5 V ut.

Raspberry Pi Zero forsynes gjennom pogo-pinnene på kortet. Det medfølgende batteriet kan lades fra en 5 V microUSB-inngang, slik at strømforsyning og lading er samlet på samme kort.

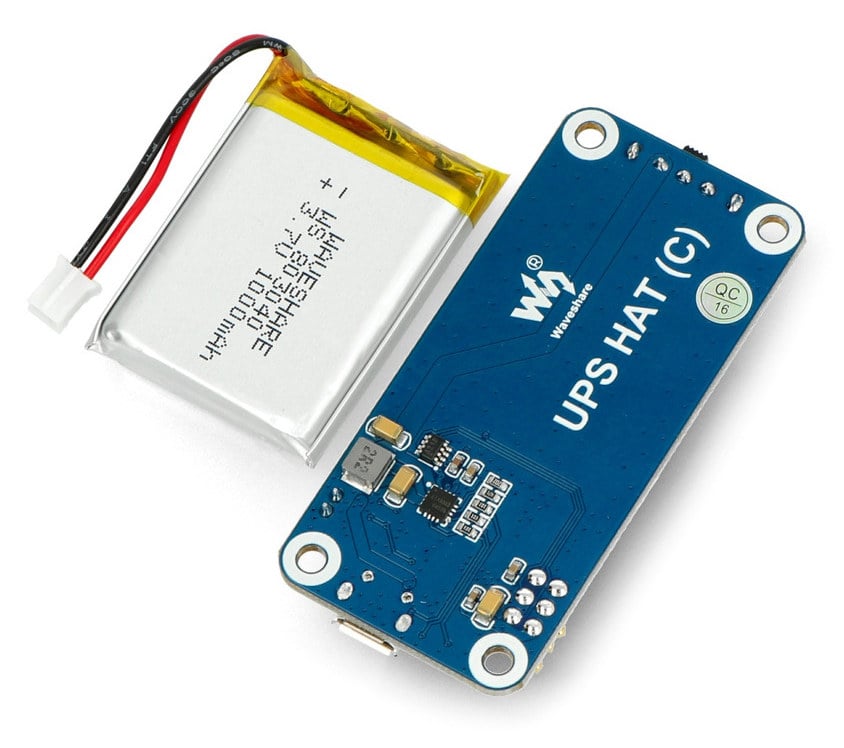

UPS HAT for Raspberry Pi Zero med tilkoblet Li-Pol-batteri — Batteriet holder Raspberry Pi Zero i drift ved bortfall av ekstern strøm

Tilkoblingsoversikt for UPS HAT med I2C-linjer og strømtilkoblinger — I2C gir avlesning av spenning, strømtrekk og batteriets ladenivå

I2C-overvåking og tilkoblinger

I2C-grensesnittet gjør det mulig å lese batterispenning, strømtrekk og ladenivå. Dette gir programvaren tilgang til sentrale batteridata uten at det kreves et separat målekort.

Tilkoblingene dekker strømforsyning og I2C-kommunikasjon:

3V3: 3,3 V inngang
5V: 5 V utgang
GND: jord
SDA: datalinje for I2C
SCL: klokkelinje for I2C

Lading og kretsfunksjoner

Kortet har microUSB-inngang for lading med 5 V, batterikontakt for Li-Pol 803040 samt indikatorer for strøm og lading. Flere separate kretser håndterer energistyring, spenningsheving, måling og batteribeskyttelse.

Kretsene på kortet har følgende oppgaver:

ETA6003 for energistyring
TPS61088 for spenningsheving
INA219 for overvåking av spenning og strøm
S8261 for Li-Pol-beskyttelse
FS8205 som MOS-beskyttelse for Li-Pol

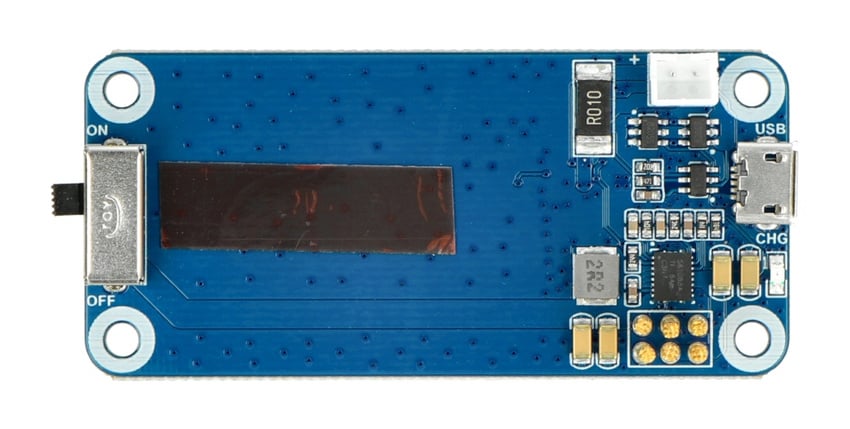

Undersiden av UPS HAT med microUSB-port og pogo-pinner — MicroUSB-inngangen brukes til lading med 5 V

Bruksområder

UPS HAT egner seg for Raspberry Pi Zero-prosjekter som trenger batterireserve eller tilgang til batteridata:

Prosjekter som skal fortsette å kjøre når den vanlige strømforsyningen faller bort
Utviklingsoppsett som leser batterispenning, strømtrekk eller ladenivå via I2C
Konstruksjoner der kortmål på 65 x 30 mm og monteringshull på 3 mm passer inn
