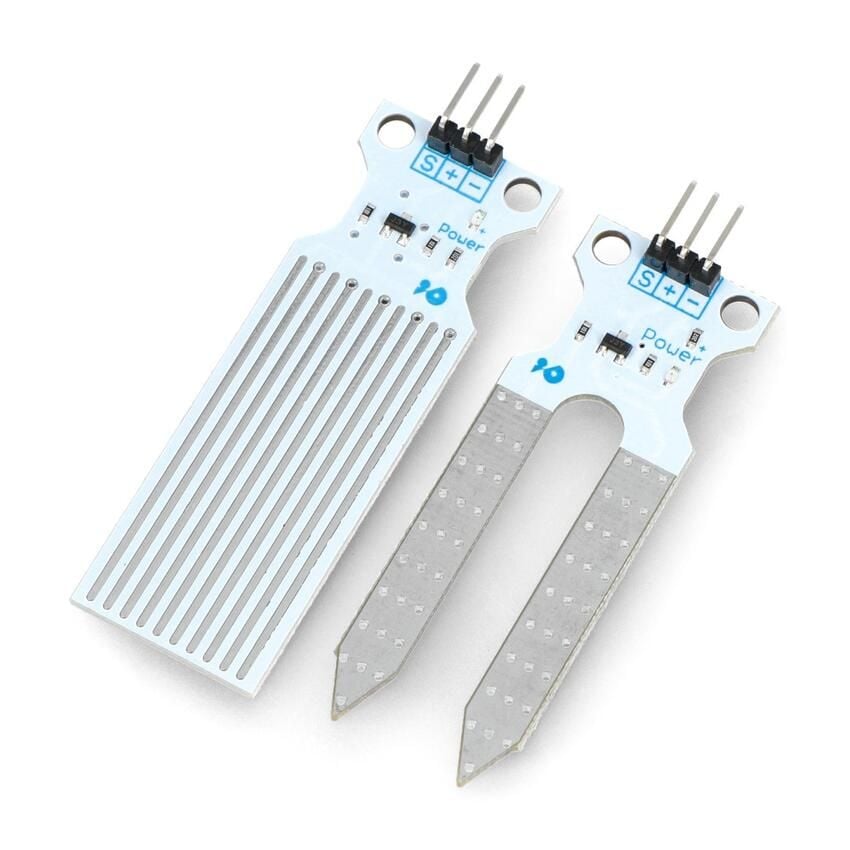

WPSE303 er et sett med to sensorer: en jordfuktighetssensor og en vannnivåsensor. Begge gir et analogt signal som øker med fuktighet i jorda eller med dybden av nedsenking i væske. Sensorene drives med 5 V og passer til Arduino og andre plattformer med analog inngang. Ved bruk med Raspberry Pi trengs en ekstern A/D-omformer.
Sensorene bruker et resistivt prinsipp. Når vann eller fuktig jord dekker sensorflatene, synker resistansen og signalet på SIG-utgangen øker. Høyere fuktighet eller høyere vannnivå gir dermed høyere analog verdi.
Jordfuktighetssensoren har to prober som stikkes ned i jorda. Når jorda er tørr, er resistansen mellom probene høy. Når jorda blir fuktigere, dannes en mer ledende forbindelse og signalet øker. Sensoren kan brukes til å overvåke potteplanter, minidrivhus, terrarium, dyrkingskasser og frøbrett.
Typiske bruksområder er smart vanning, automatiserte planteprosjekter, overvåking i små drivhus, undervisning i sensorer og analogmåling, samt STEM- og makerprosjekter med mikrokontrollere.
Vannnivåsensoren måler vannstand opptil 40 mm. Jo større del av sensorflaten som er nedsenket i vann, desto høyere blir signalet på utgangen. Den egner seg til overvåking av små vanntanker, reservoarer, akvarier, hydroponiske oppsett og drikkeskåler for kjæledyr.
Sensoren kan brukes til varsling ved lavt vannnivå, enkel nivåovervåking og prototyper for automatisk påfylling eller miljømåling.
Sensorene har tre pinner: VCC, GND og SIG. Koble VCC til 5 V, GND til jord og SIG til en analog inngang, for eksempel A0 på Arduino. Den analoge verdien kan deretter leses i programvaren og brukes til overvåking, datalogging eller styring av pumper og alarmer.
Begge sensorene fungerer etter samme prinsipp og er enkle å bruke i prototyper, undervisning og små automasjonsprosjekter. Modulen har innebygd strøm-LED.
- Smart drivhus: overvåking av jordfuktighet i potter, plantekasser og minidrivhus
- Smarthage og vanning: grunnlag for automatisk vanning og varsling ved tørr jord
- Hydroponikk og reservoarer: kontroll av vannnivå i små beholdere og tanker
- Terrarium og innemiljø: måling av fuktighet i substrat og små vannreservoarer
- Undervisning og skoleprosjekter: opplæring i analoge sensorer, ADC og mikrokontrollere
- DIY og IoT: prototyper for miljømåling, datalogging og enkle automasjonsløsninger
VCCStrømforsyning 5 V
GNDJord (0 V)
SIGAnalog utgang - signal proporsjonalt med fuktighet eller vannnivå
- Strømforsyning: 5 V DC
- Utgang: analog
- Vannnivåmåling: opptil 40 mm
- Innebygd: strøm-LED
- Dimensjoner: 65 × 20 mm per sensor
- Vekt: ca. 5 g
