ESP32-S3 utviklingskort med 7'' LCD berøringsskjerm, WiFi og Bluetooth

ESP32-S3 utviklingskort med 7-tommers berøringsskjerm for HMI og IoT

Dette utviklingskortet kombinerer en kraftig ESP32-S3-prosessor med et 7-tommers IPS LCD-display med kapasitiv berøring i herdet glass. Med WiFi, Bluetooth, industrielle kommunikasjonsgrensesnitt, innebygde lavstrømsmoduser og støtte for LVGL-grafikkbiblioteket er dette et solid utgangspunkt for hobbyprosjekter, HMI-paneler og profesjonell prototyping.

ESP32-S3 dual-core Xtensa LX7 opptil 240MHz med 8MB PSRAM og 16MB Flash.

Hjertet i kortet er ESP32-S3N16R8-mikrokontrolleren med doble Xtensa LX7-kjerner, 512 kB SRAM, 384 kB ROM, 8 MB PSRAM og 16 MB Flash. Denne ytelsen gjør det mulig å kjøre avanserte grafiske applikasjoner med LVGL uten at prosessoren overbelastes, og gir god margin for WiFi-kommunikasjon og sensorbehandling parallelt.

7-tommers IPS RGB-skjerm med herdet glass og 5-punkts kapasitiv berøring

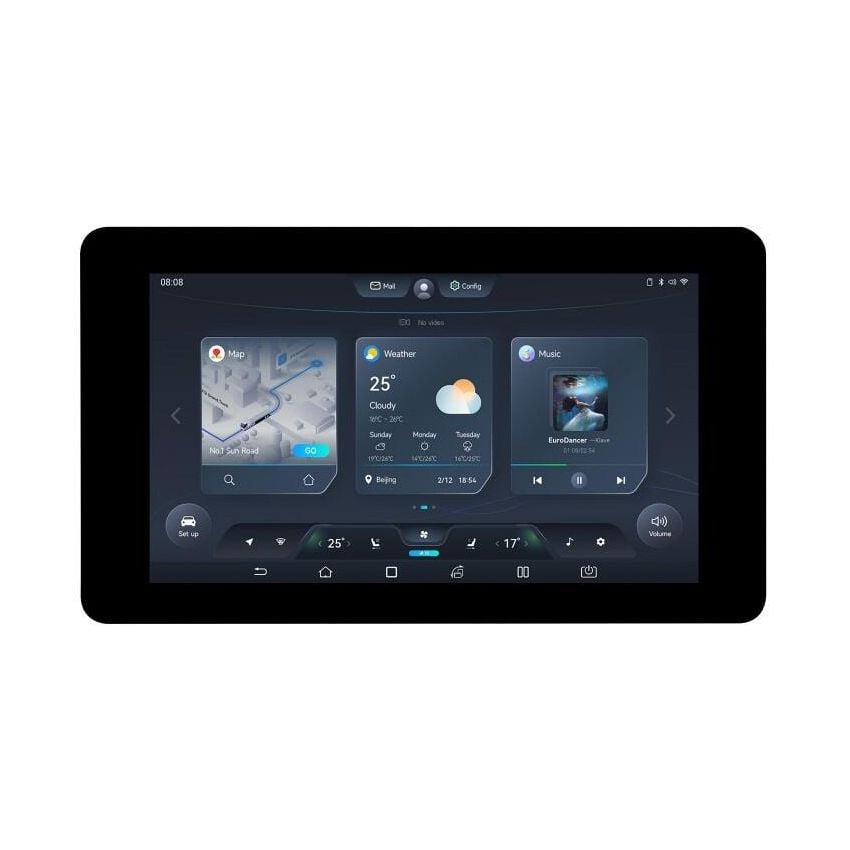

Displayet er et 7-tommers IPS-panel med 800 × 480 px oppløsning, 65 000 farger og en synsvinkel på 170°. Lysstyrken på 345 cd/m² sikrer god lesbarhet selv i godt belyste omgivelser. Berøringspanelet er laget av herdet glass og støtter 5-punkts kapasitiv multitouch via I2C.

7-tommers kapasitiv berøringsskjerm 800x480px og 170° synsvinkel for HMI-kontrollpaneler.

LCD-panelet kommuniserer med ESP32-S3 via et RGB-grensesnitt (parallelt), noe som gir høy overføringshastighet og jevn framerate - et klart fortrinn for LVGL-baserte animerte dashboards. I2C-nivåvalg (3,3 V eller 5 V) gir fleksibilitet for tilkobling av ulike sensortyper og periferutstyr.

WiFi 802.11 b/g/n, Bluetooth 5.0 og integrert antenne

Kortet har innebygd WiFi 802.11 b/g/n og Bluetooth 5.0 (LE) med integrert PCB-antenne - ingen ekstern antenne nødvendig. I tillegg inkluderer kortet en full-speed USB-port med USB-til-UART-bro for programmering og dataforbindelser, og støtter fleksibel klokking og uavhengige strømstyringssettinger per modul for lavstrømsoperasjon i IoT-applikasjoner.

CAN, RS485, I2C og UART-grensesnitt for industriell kommunikasjon og sensorintegrasjon.

CAN-bussen gjør kortet kompatibelt med bil- og industrisystemer, mens RS485 dekker Modbus-kommunikasjon og industriell automatisering. Begge inkluderer valgbare termineringsmotstandkoblere direkte på kortet. TF-kortspor gir lokal datalagring, og en PH2.0-kontakt tillater tilkobling av et 3,7 V Li-Pol-batteri.

LVGL, Arduino IDE og ESP-IDF - fleksibel programvarestøtte

Kortet støtter de to mest brukte utviklingsmiljøene for ESP32: Arduino IDE for rask og tilgjengelig utvikling, og ESP-IDF for full kontroll over minne og kjøretid. Begge miljøene har god støtte for LVGL (Light and Versatile Graphics Library) - det mest populære grafikkrammeverket for mikrokontrollerbaserte skjermapplikasjoner.

LVGL-grafikkbibliotek for ESP32-S3 berøringsskjerm med animerte menyer og dashboards.

LVGL muliggjør animerte menyer, grafer, knapper og skjemaer med relativt lite kode - ideelt for dashboards og HMI-paneler. Innebygde lavstrømsmoduser med uavhengig strømstyring per modul reduserer totalforbruket betydelig i feltinstallasjoner der batterilevetid er kritisk.

Bruksområder

Kortet er godt egnet for et bredt spekter av prosjekter:

• HMI-paneler og kontrollpaneler: berøringsskjerm i herdet glass for styring av maskiner, smarthus og industrisystemer.

• IoT-dashboards: viser sanntidsdata fra sensorer via WiFi 802.11 b/g/n eller Bluetooth
• Industrielle systemer: CAN og RS485 gir kompatibilitet med bil- og automatiseringsnettverk, driftstemperatur 0-65 °C

• Prototyping og produktutvikling: rask iterasjon med Arduino IDE og LVGL-grafikkbibliotek.

• Multimediaenheter: interaktive kiosker, mediespillere og informasjonstavler
• Bærbare systemer: lavstrømsmoduser og Li-Pol-batteri for feltbruk og mobile løsninger

Spesifikasjoner

Pakkeinnhold

• 1× ESP32-S3 utviklingskort med 7'' berøringsskjerm
• 2× HY2.0 2-pinners hankabel, 10 cm
• 1× HY2.0 3-pinners hankabel, 10 cm
• 2× HY2.0 4-pinners hankabel, 10 cm
• 1× Skruesett
