Piano Solder Kit med ATmega328P for lodding og elektronikk

Bygg et elektronisk piano og lær lodding samtidig

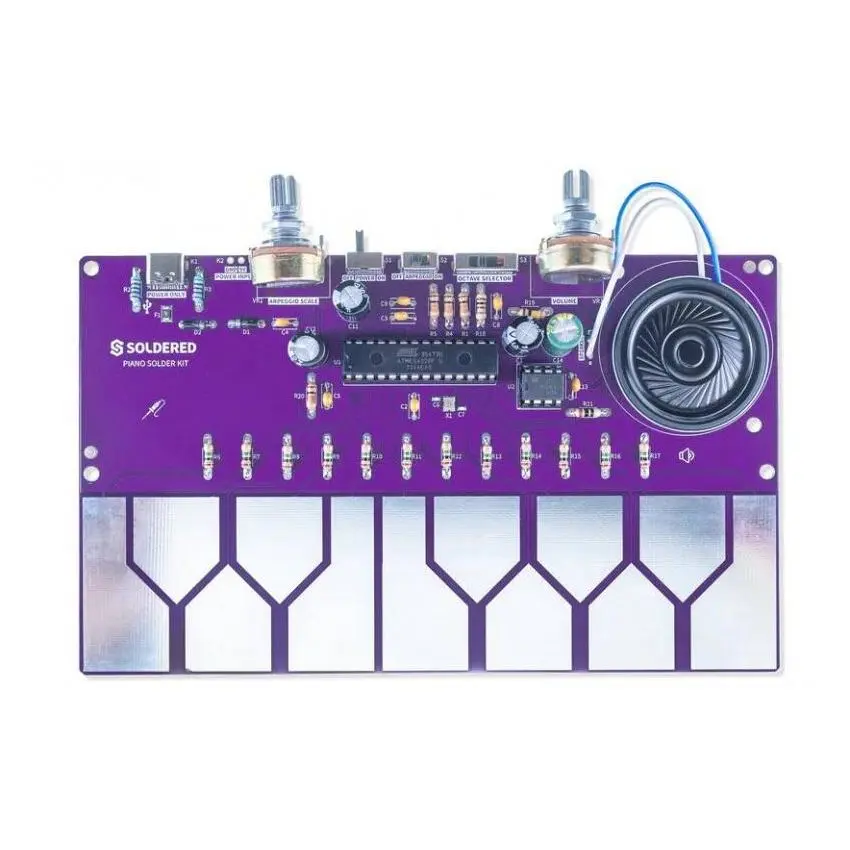

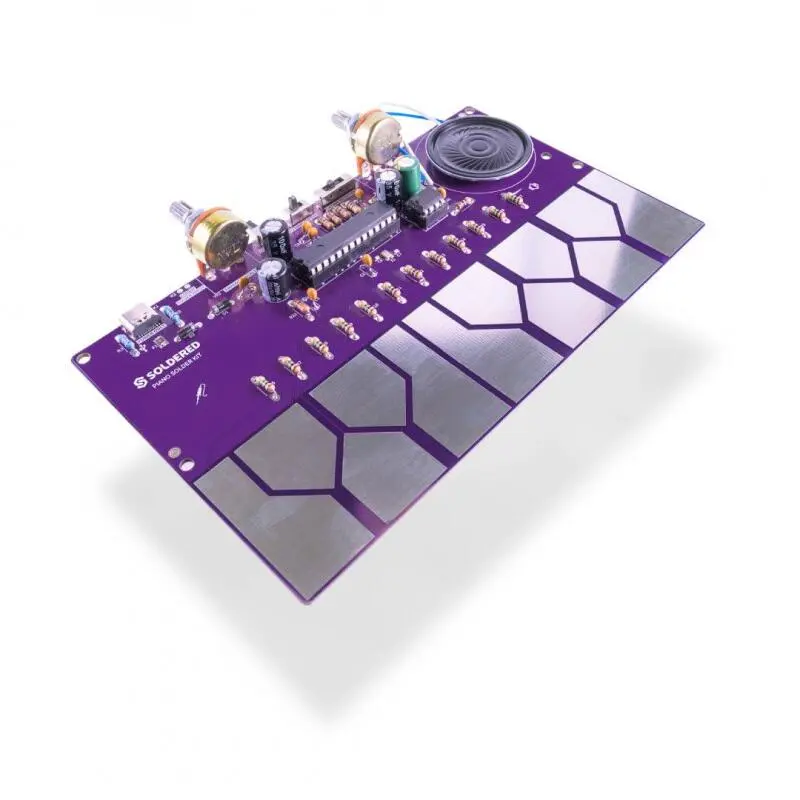

Piano Solder Kit er et kreativt byggesett for elektronikk og lodding der målet ikke bare er å montere komponenter, men å sitte igjen med et fungerende lite musikkinstrument. Du lodder THT-komponenter på et tydelig merket kretskort, kobler til høyttaler, monterer brytere og potensiometre, og tester til slutt et piano som reagerer på berøring.

Prosjektet bygger på en ferdigprogrammert ATmega328P-mikrokontroller og en LM386-lydforsterker. De 12 tangentene er kapasitive berøringsfelt, så instrumentet spilles uten mekaniske knapper. To potensiometre lar deg justere volum og hastighet på arpeggio, mens brytere brukes til blant annet oktavvalg og driftsmodus.

Piano Solder Kit gjør elektronikk synlig, hørbar og morsom.

Når en loddet komponent faktisk fører til lyd, rytme og berøringsrespons, blir læringen mer konkret. Det gjør settet godt egnet både for nysgjerrige nybegynnere og for undervisning der teori skal kobles til noe elevene kan prøve med hendene.

Fra første loddepunkt til spillbart instrument

Dette er et prosjekt som passer godt når du vil lære mer enn bare å følge en krets. Underveis får du øvelse i å kjenne igjen motstander, kondensatorer, dioder, potensiometre, sokler og integrerte kretser. Du får også et naturlig møte med mikrokontrollere, lydforsterkning, kapasitiv berøring og enkel strømforsyning via USB Type-C.

Lodding av THT-komponenter gir en trygg og oversiktlig start.

Komponentene er gjennomgående, ikke overflatemonterte, noe som gjør dem lettere å håndtere for nybegynnere. Kretskortet har monteringsmerking, og settet er derfor godt egnet som første eller tidlig loddeprosjekt for personer som vil bygge noe mer spennende enn en enkel blinkende LED.

Samtidig krever prosjektet ro, nøyaktighet og riktig bruk av loddebolt. For barn er dette en fin aktivitet sammen med en voksen: barnet kan sortere komponenter, lese verdier, plassere deler og teste resultatet, mens den voksne hjelper med selve loddingen der det trengs.

Hva du kan lære av prosjektet

Settet gir en praktisk vei inn i flere grunnleggende elektronikktemaer. Motstandsverdier, polaritet på dioder og elektrolyttkondensatorer, sokler for integrerte kretser, signalvei til høyttaler og strømforsyning blir lettere å forstå når alt inngår i ett samlet instrument.

Kapasitive tangenter viser hvordan berøringssensorer fungerer.

I stedet for vanlige trykknapper bruker pianoet berøringsfelt på kretskortet. Det gir en fin anledning til å forklare hvordan elektronikk kan registrere fingeren din uten mekanisk bevegelse, og hvorfor mikrokontrollere er nyttige i interaktive produkter.

Arpeggiomodus og oktavvalg gjør resultatet mer lekent.

Fire oktavområder og arpeggiofunksjon gir mer å utforske etter montering. Det gjør at produktet ikke bare blir en øvelse i lodding, men også et lite eksperiment med lyd, tempo og musikalske mønstre.

Praktiske vedlegg og åpen dokumentasjon

I seksjonen for vedlegg finner du praktiske ressurser for prosjektet, blant annet produktdokumentasjon, monteringsinstruksjon og kode på GitHub. Det er nyttig hvis du vil følge monteringen steg for steg, se hvordan prosjektet er bygget opp, eller utforske programvaren etter at pianoet virker.

Dokumentasjon og kildekode gjør settet mer interessant for videre læring. Etter første montering kan prosjektet brukes som utgangspunkt for samtaler om åpen maskinvare, Arduino-kode, komponentvalg og hvordan ferdige elektronikkprodukter dokumenteres.

Spesifikasjoner

Pakkeinnhold

• Piano-PCB med monteringsmerking, 12 berøringsfelt, loddet USB Type-C-kontakt og 16 MHz kvartskrystall
• ATmega328P-mikrokontroller i DIP-28-kapsling
• DIP-28-sokkel for mikrokontroller
• LM386-lydforsterker i DIP-8-kapsling
• DIP-8-sokkel for LM386
• Bryter for arpeggiomodus
• Bryter for oktavvalg
• ON/OFF-bryter
• 10 kΩ potensiometer for volumkontroll
• 100 kΩ potensiometer for arpeggiohastighet
• 12 x 1 MΩ motstander
• 1 x 100 kΩ motstand
• 5 x 10 kΩ motstander
• 2 x 5,1 kΩ motstander
• 1 x 100 Ω motstand
• 1 x 10 Ω motstand
• 7 x keramiske kondensatorer 100 nF
• 2 x elektrolyttkondensatorer 100 µF
• 1 x elektrolyttkondensator 1000 µF
• 1 x elektrolyttkondensator 680 µF
• 2 x dioder 1N4007
• 8 Ω høyttaler
• 2 klargjorte ledninger for lodding av høyttaler
