7-tommers DSI berøringsskjerm 800x480px for Raspberry Pi

Name: 7-tommers DSI berøringsskjerm 800x480px for Raspberry Pi
Brand: Waveshare
SKU: MR-01155
Price: 899 NOK
Availability: InStock

Legg til i ønskeliste

kr 899,00

Bli den første til å omtale produktet

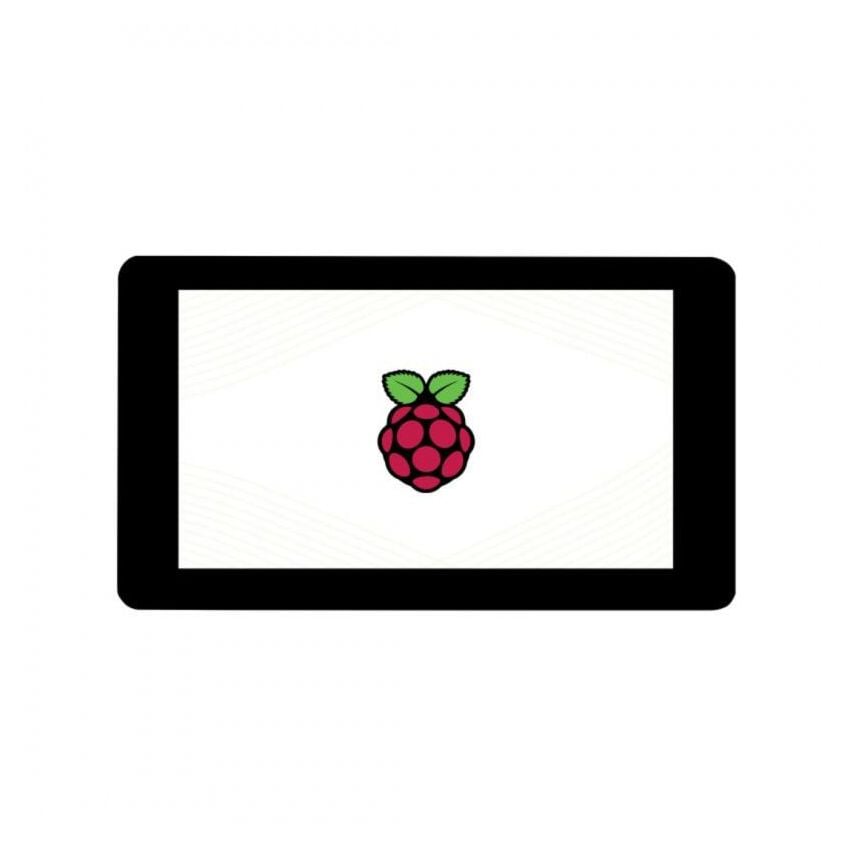

7-tommers DSI berøringsskjerm for Raspberry Pi med 800x480px og 5-punkts kapasitiv berøring.

En kompakt TFT LCD-berøringsskjerm med DSI-grensesnitt som kobles direkte til Raspberry Pi uten å oppta en eneste GPIO-pinne. Herdet glasspanel og 5-punkts kapasitiv berøring gir presis og robust daglig bruk. Ingen driverinstallasjon nødvendig - fungerer plug and play med de fleste Raspberry Pi-modeller.

Plug and play DSI-skjerm for Raspberry Pi - støtter RPi OS, Ubuntu, Kali og Windows 10 IoT.

Kompatibel med Raspberry Pi 5, 4B, 3B+, 3B, 2B, B+ og A+, samt CM3, CM3+ og CM4 (adapter kreves). Lysstyrken kan justeres via programvare, og strømforbruket er kun 5V / 0,5A.

På lager

SKU

MR-01155

Kategorier:

Skjermer og displays, Raspberry Pi-tilbehør

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

7-tommers DSI berøringsskjerm for Raspberry Pi

Et 7-tommers TFT LCD-berøringsskjerm gir Raspberry Pi-prosjektene dine et stort, klart display med responsiv berøringsstyring - alt uten å bruke en eneste GPIO-pinne. Displayet kobles direkte via DSI-grensesnittet og er klart til bruk rett ut av esken, uten driverinstallasjon. Med kapasitivt glass med 6H hardhet og 5-punkts berøring er dette et robust og intuitivt valg for alt fra hjemmeprosjekter til industrielle HMI-paneler.

7-tommers kapasitiv berøringsskjerm for Raspberry Pi - plug and play via DSI-grensesnitt.

Bruksområder

Skjermen passer for et bredt spekter av Raspberry Pi-prosjekter:

HMI-paneler og kontrollpaneler: berøringsstyrt grensesnitt for smarthus, verksted og industrisystemer.
Mediasenter og underholdning: Kodi, VLC og mediaspillere med touch-navigering
Hjemmeautomatisering: dashboards for Home Assistant, Node-RED og lignende plattformer
Pedagogiske og DIY-prosjekter: interaktivt display for koding, robotikk og prototyping med Raspberry Pi.
Kioskapplikasjoner: informasjonstavler, billettmaskiner og selvbetjeningssystemer
Industriell overvåking: sanntidsdashboards for sensordata og prosesstyring

Nøkkelfunksjoner

DSI-grensesnittet er den viktigste fordelen med dette displayet. Siden tilkoblingen går via Raspberry Pi sin dedikerte DSI-port, frigjøres alle GPIO-pinner for tilleggskort, sensorer og annet periferutstyr. Oppdateringsfrekvensen er opptil 60 Hz, noe som gir jevn videoavspilling og flytende GUI-animasjoner.

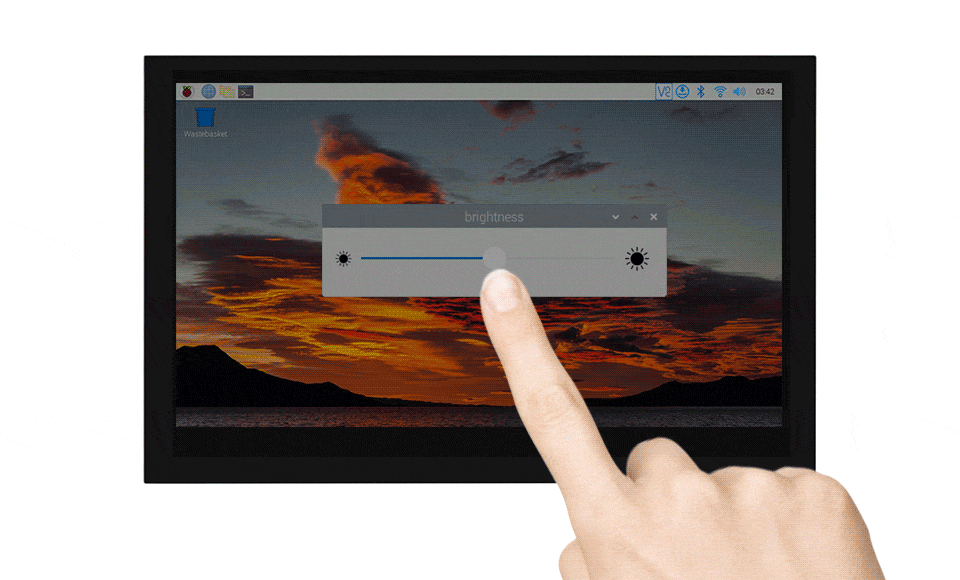

Herdet glass med 6H hardhet og justerbar lysstyrke via programvare for Raspberry Pi berøringsskjerm.

Det kapasitive berøringspanelet er dekket av glass med 6H hardhet - vesentlig hardere enn vanlig herdet glass - som gir utmerket motstand mot riper og daglig slitasje. Lysstyrken kan justeres via programvare, enten fra grafisk grensesnitt (Control Centre) eller via terminal. Med et forbruk på kun 5V / 0,5A er skjermen godt egnet for batteribaserte og mobile oppsett.

Tilkobling med Raspberry Pi 4B, 3B+, 3A+, 3B, 2B, B+ og A+

For disse modellene brukes den medfølgende FPC-kabelen (15-pin) som kobles til den 15-pins DSI-porten på Raspberry Pi-kortet. I tillegg kobles den medfølgende 2-pinners strømkabelen fra skjermens strømkontakt til 40-pins GPIO-rekken på Raspberry Pi - dette forsyner bakgrunnslyset. For kompakt montering kan Raspberry Pi-kortet festes på baksiden av skjermen med skruer og avstandspinner som følger med i esken.

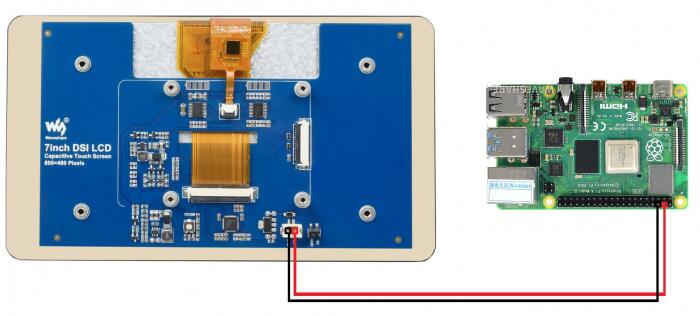

Raspberry Pi 4B og 3B+ kobles til 7-tommers DSI-skjerm via 15-pin FPC-kabel og 40-pins GPIO.

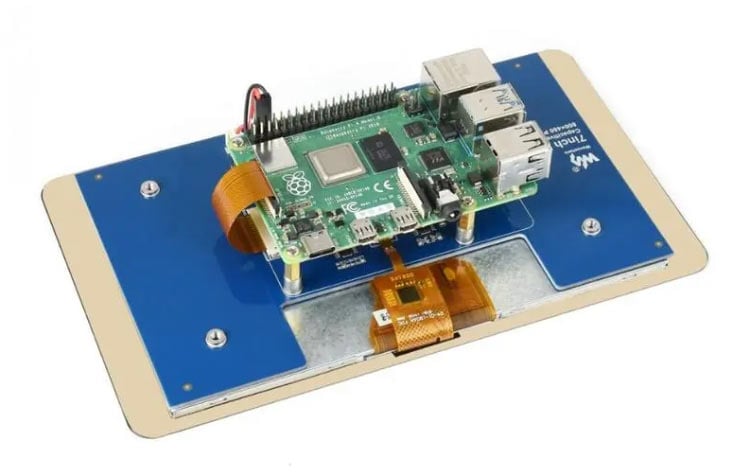

Monteringen er enkel og krever ingen verktøy utover en skrutrekker for avstandspinnene. Det ferdige resultatet er et kompakt, frittstående panel - ideelt for smarthusprosjekter, kiosk-installasjoner eller mediasenter bygget rundt Raspberry Pi 4B.

Tilkobling med Raspberry Pi 5, CM4, CM3+ og CM3

Raspberry Pi 5 og Compute Module-varianter bruker en 22-pins DSI1-kontakt som er fysisk forskjellig fra eldre Pi-modeller. Til disse kobles skjermen via den medfølgende DSI-kabelen på 12 cm direkte til DSI1-porten på Raspberry Pi 5. Deretter kobles den 2-pinners strømkabelen til 40-pins GPIO-rekken på samme måte som for eldre modeller.

Raspberry Pi 5 tilkobling til 7-tommers DSI LCD via 22-pins DSI1-grensesnitt.

Raspberry Pi 5 og CM4 har to DSI-porter (DSI0 og DSI1) - DSI1 brukes som standard. Raspberry Pi 5 er spesielt godt egnet for krevende bruk av denne skjermen takket være den kraftige prosessoren og raske RAM, noe som gir jevn ytelse i LVGL-dashboards, Kodi mediasenter og andre grafikkintensive applikasjoner.

Støttede operativsystemer

Skjermen fungerer uten driverinstallasjon på følgende systemer:

Raspberry Pi OS - full støtte for 5-punkts berøring
Ubuntu
Kali Linux
Windows 10 IoT
RetroPie - spillkonsoll og retroemulering
Volumio - musikk og lydstrømming
RoPieee - Roon-basert musikksystem

Programvareinstallasjon

For de fleste nyere Raspberry Pi OS-versjoner aktiveres skjermen ved å legge til én linje i config.txt-filen på TF-kortet: dtoverlay=vc4-kms-dsi-7inch. Etter omstart gjenkjenner systemet skjermen automatisk som DSI-1 og berøringen fungerer uten ytterligere oppsett. Et ferdiginstallert systembilde er også tilgjengelig fra produsenten for enklest mulig oppstart.
