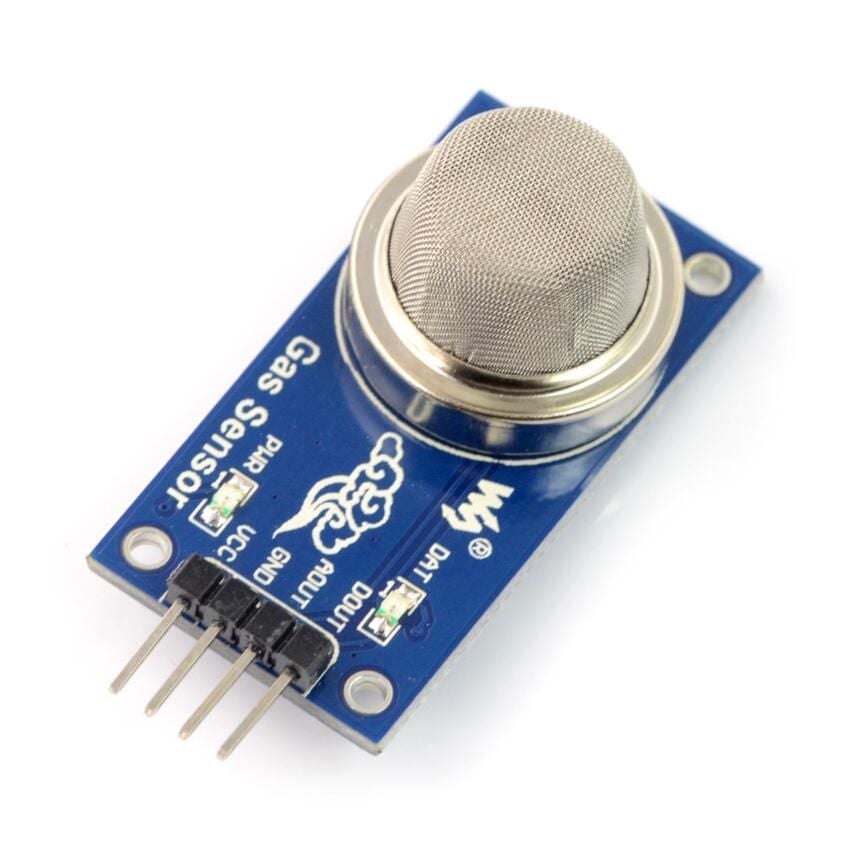

MQ-135-modulen registrerer konsentrasjon av benzen, alkohol og røyk i luft. Resultatet leses som spenning på den analoge utgangen, eller som digital signal når en innstilt terskel overskrides.
Modulen drives med 2,5–5 V og har både analog og digital utgang, noe som gjør den kompatibel med de fleste styrekort, inkludert Arduino, Raspberry Pi og STM32.
Den digitale utgangen D0 bytter til lav når gasskonsentrasjonen overstiger en terskel du stiller inn med potentiometeret på baksiden. Den analoge utgangen A0 kobles til en A/D-inngang for proporsjonal måling av konsentrasjon.
Modulen leveres med kabel med hunnkontakter og har monteringshull (ø 2 mm).
I fanen Dokumenter og lenker finner du blant annet ferdig program og kildekode for prosjektet ved tilkobling av modulen til en STM32-kontroller.
- Luftkvalitetsmåling:
Overvåking av inneluft
i rom eller skap
- Gassdeteksjon: Benzen, alkohol og ammoniakk
- Røyk- og dampsensor: Enkel alarm eller logging
Egen alkomatsensor
: Modulen kan brukes som sensor i prosjekter der du bygger din egen alkomatsensor eller luftkvalitetsmåler- Prototyping: Arduino-, Raspberry Pi- og STM32-prosjekter
Med potentiometeret på baksiden av modulen stiller du inn terskelen over hvilken den digitale utgangen D0 går fra høy til lav. D0 kan kobles direkte til en mikrokontroller eller til for eksempel en summer som varsler ved for høy eller for lav gassnivå.
Den analoge utgangen A0 skal kobles til en A/D-inngang (analog inngang på Arduino). Du leser da en proporsjonal spenningssignal og kan beregne konsentrasjonen mer nøyaktig.
- 1 × MQ-135 gassensor modul
- 1 × 4-pinners tilkoblingskabel med hunnkontakter
