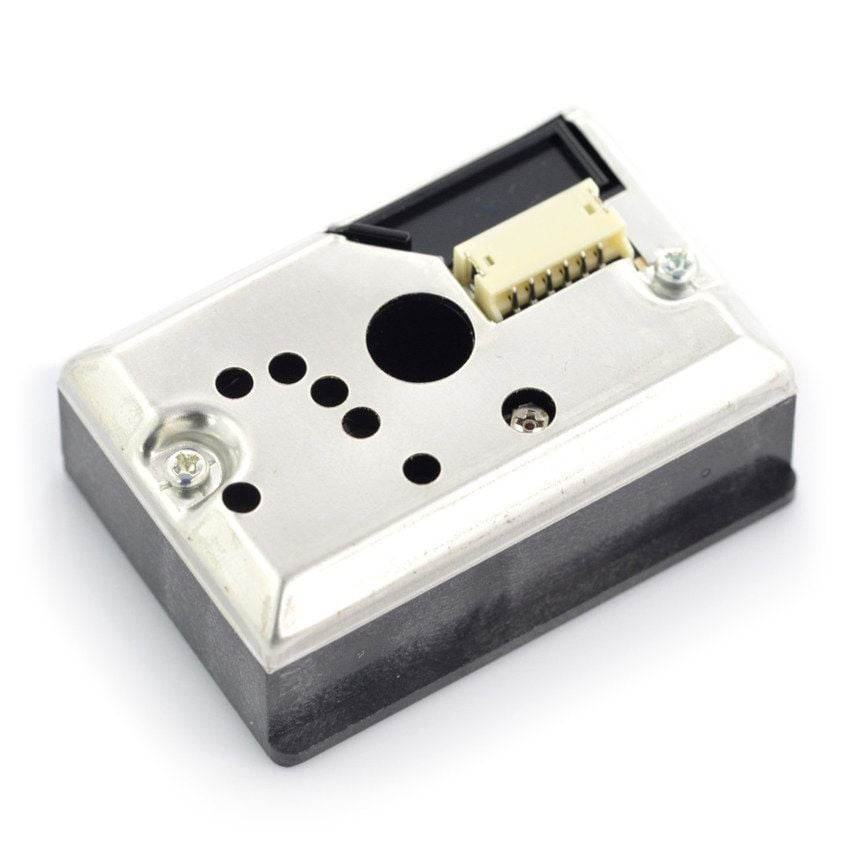

Optisk støv- og partikkelsensor med metallhus og synlige luftåpninger

Skip to the beginning of the images gallery

Optisk støv- og partikkelsensor for PM2.5 med analog utgang

Name: Optisk støv- og partikkelsensor for PM2.5 med analog utgang
SKU: MR-01551
Price: 299 NOK
Availability: InStock

Legg til i ønskeliste

kr 299,00

Bli den første til å omtale produktet

PM2.5-sensoren måler partikler i luften optisk.

En infrarød diode og en fototransistor registrerer reflektert lys fra støv og svært fine partikler, inkludert partikler i sigarettrøyk. Sensoren gir et analogt utgangssignal, har en følsomhet på 0,5 V per 0,1 mg/m³ og drives med 0,3 til 7 V. Den er kompatibel med Arduino.

Kjøp nå så vil vi sende varen innen 4. nov. 2026

SKU

MR-01551

Kategorier:

Luftkvalitetssensorer

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Optisk PM2.5-sensor for støv og partikler

Sensoren overvåker luftens renhet ved å registrere støv og partikkelkonsentrasjon. Den leverer et analogt signal for videre behandling. Den optiske målingen kan også registrere svært fine partikler, blant annet tjærestoffer i sigarettrøyk. Sensoren kan dermed brukes i luftkvalitetsmonitorer der både støv og røyk skal overvåkes.

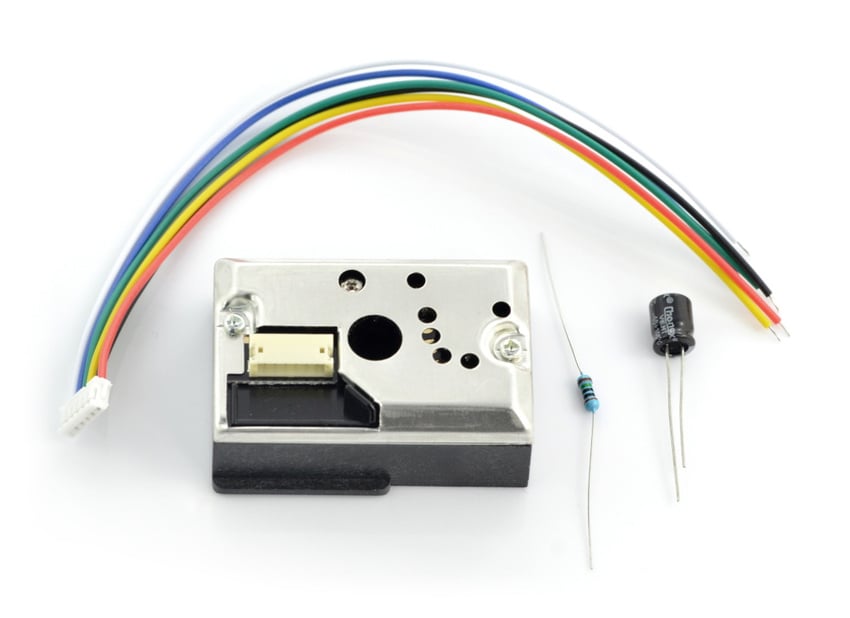

Optisk støv- og partikkelsensor med tilkoblingskabel, motstand og kondensator — Analog sensor for overvåking av støv og partikkelkonsentrasjon

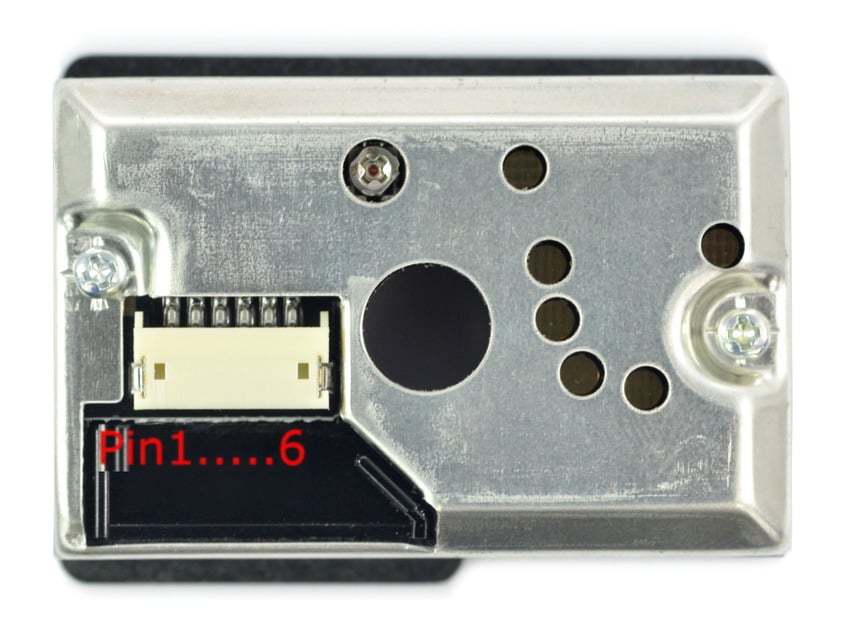

Optisk partikkelsensor sett ovenfra med sekspinners tilkobling — De seks pinnene omfatter strømtilførsel, jord og analogt utgangssignal

Tilkobling med seks pinner

Sensoren har seks pinner for strømtilførsel, jord, styring og analogt utgangssignal. Den er kompatibel med Arduino, og et eksempelprogram er tilgjengelig for plattformen. En adapter for direkte tilkobling til et Arduino-kort er tilgjengelig separat.

Pinne 1

Strømforsyning til IR-diode

Pinne 2

Jord for IR-diode

Pinne 3

Pinne for LED-diode

Pinne 4

Jord for modulen

Pinne 5

Analogt utgangssignal

Pinne 6

Forsyningsspenning fra 0,3 V til 7 V

Virkemåte og bruksområder

Den optiske måledelen består av en infrarød diode og en fototransistor som er plassert diagonalt. Fototransistoren registrerer lys som reflekteres fra støvpartikler i luften. Et innebygd pulsmønster i utgangsspenningen gjør det mulig å gjenkjenne røyk og skille den fra støv.

Sensorens funksjon og analoge grensesnitt passer blant annet til:

Overvåking av støv- og partikkelkonsentrasjon i luft
Registrering av fine partikler, blant annet tjærestoffer i sigarettrøyk
Arduino-baserte prototyper som leser det analoge sensorsignalet

Måleforhold og rengjøring

I svært støvbelastede omgivelser kan støv feste seg til sensorens deteksjonsflate og forvrenge målingen. Ved store støvansamlinger skal sensoren rengjøres med trykkluft. Den bør også beskyttes mot klebrige og oljeholdige stoffer som kan tilsmusse deteksjonsflaten.
