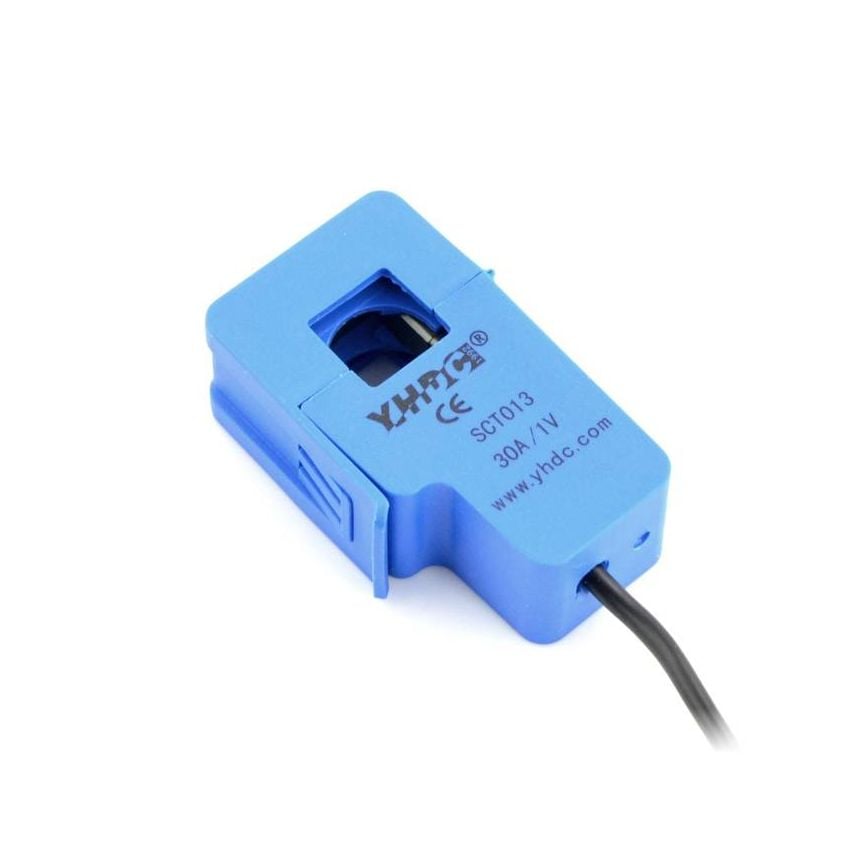

Strømsensor for vekselstrøm opptil 30A AC, 0–1V utgang med jackplugg

Presis strømsensor for kontaktløs måling av vekselstrøm opptil 30A.

Effektiv måling av strøm i sanntid.

Denne transformatorbaserte sensoren muliggjør måling av strømstyrke i én enkelt leder uten fysisk kontakt. Den har innebygd belastningsmotstand og gir et stabilt analogt signal opptil 1V, noe som forenkler integrasjon i strømovervåkingssystemer og datalogging.

Sikker og fleksibel installasjon.

Sensoren tilkobles via en 3.5 mm jackplugg og krever ingen direkte tilkobling til strømførende ledninger. Den egner seg godt for både faste installasjoner og midlertidige oppsett i boliger, tekniske installasjoner og undervisningsmiljøer.

Typiske bruksområder for strømsensoren:

• Strømovervåking i smarthus og bygninger.

  : Måling av strømforbruk på individuelle kurser, med mulighet for integrasjon i SMART HUS-systemer.

• Energiløsninger og logging.

  : Brukes i målesystemer og dataloggere for kontinuerlig overvåking av strømforbruk.

• Utdanning og opplæring.

  : Velegnet for skoleprosjekter innen elektronikk og måleteknikk, samt eksperimentering med mikrokontrollerplattformer.

• Industriell overvåkning.

  : Overvåking av strømforbruk i maskiner og elektriske komponenter i tekniske anlegg.

• Beskyttelse mot overbelastning.

  : Varsling ved unormalt høyt strømtrekk for å unngå skader og driftstans.

• DIY og mikrokontrollerprosjekter.

  : Ideell for bygging av egne overvåkingsløsninger med for eksempel Arduino eller Raspberry Pi.

Tilkobling av strømsensor og Arduino

Dette prosjektet viser hvordan man kobler en strømsensor til et mikrokontrollerkort som Arduino for å måle vekselstrøm i en krets. Sensoren oppdager strømstyrken i en leder uten å forstyrre strømmen direkte.

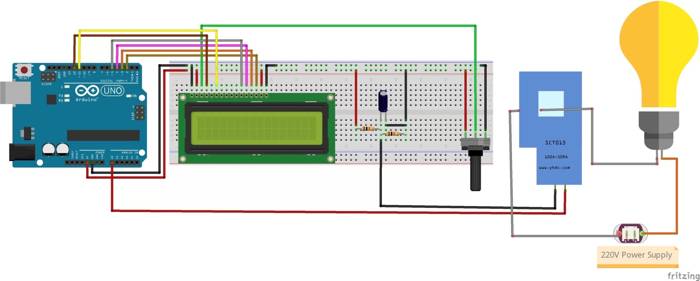

Grunnleggende kretsoppsett for strømmåling.

Et enkelt kretsdiagram for et elektrisitetsmålersystem med Arduino illustrerer hvordan komponentene kobles sammen for å samle inn og vise data om energiforbruk. Se fanen Dokumenter & lenker for mer informasjon om det ferdige prosjektet, inkludert hvordan du kobler sensoren til Arduino-systemet og viser spenningen på en LCD-display.

Spesifikasjoner og teknisk informasjon:

• Måleområde: 0–30 A vekselstrøm (AC).
• Utgangssignal: 0–1 V analog spenning.
• Model: AC SCT 013-030
• Innebygd belastningsmotstand: 62 Ω.
• Transformatorforhold: 1800:1.
• Sensorprinsipp: Strømtransformator med åpne kjever (klipsdesign).
• Tilkobling: 3.5 mm mono jackplugg.
• Maks ledningsdiameter: 13 mm.
• Kabellengde: 1 meter.
• Temperaturområde: -25 °C til 70 °C.
• Vekt: ca. 45 g.
• Farge på kapsling: blå.
