Gravity turbiditetssensor, analog vannkvalitetsmåler for Arduino

DFRobot Gravity analog turbiditetssensor — slik fungerer målingen

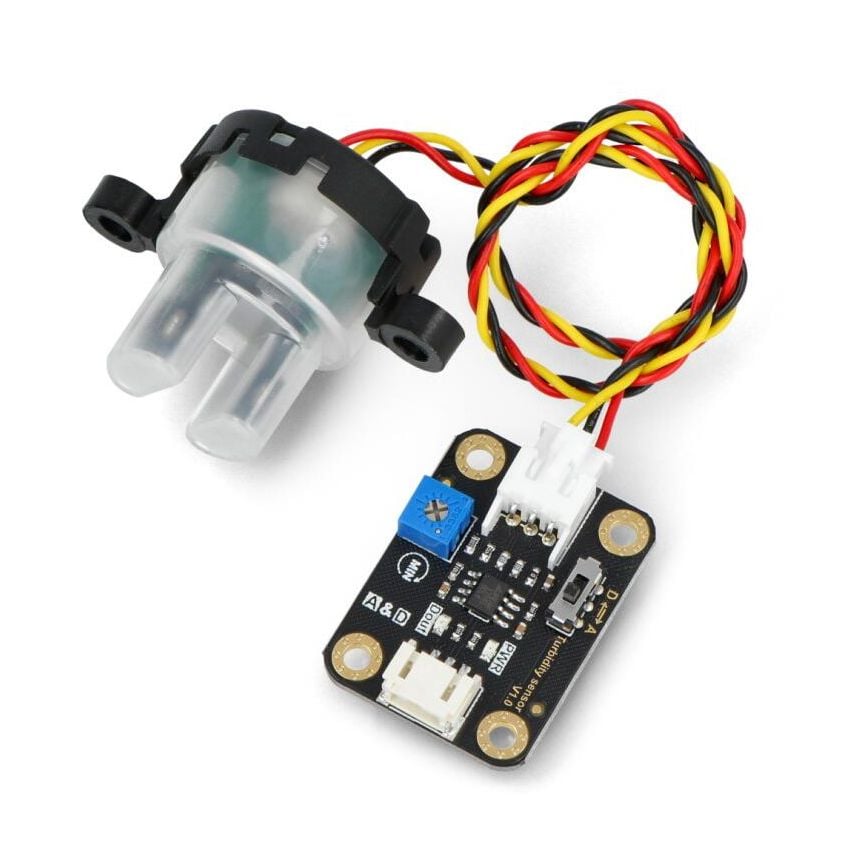

Turbiditetssensoren SEN0189 fra DFRobot Gravity-serien måler vannkvalitet ved å sende lys gjennom en væskeprøve og registrere hvor mye lys som absorberes eller spres av partikler i vannet. Jo flere suspenderte partikler (TSS — totalt suspendert stoff), desto lavere er lysgjennomtrengingen — og desto høyere er turbiditeten.

Analog utgang fra 0 til 4,5 V — direkte lesbar av mikrokontroller.

Sensorens analogutgang gir en spenning mellom 0 V og 4,5 V som er proporsjonal med væskens klarhet. I digitalmodus kan du stille inn en terskelverdi med det innebygde potensiometeret, slik at sensoren gir et enkelt høy/lav-signal når turbiditetsnivået overskrider en fastsatt grense. Dette gjør den enkel å integrere i både enkle og mer avanserte systemer.

Bruksområder — fra laboratorium til hobbyprosjekter

Turbiditetssensoren egner seg til mange situasjoner der vannkvalitet eller væskens renhet må overvåkes:

• Overvåking av drikkevann: detekter uønsket grumsing i en vannforsyning eller hjemmebrønn — sensoren kan utløse alarm eller logg når TSS overstiger en grense
• Akvarie- og dammfilter: koble sensoren til et automatisk filterpumpesystem som aktiveres når vannet blir for grumsete — ideelt for koi-dammer og større akvarieanlegg
• Hjemmebrygging og matproduksjon: mål klarheten på øl, most eller saft under prosessering og bestem nøyaktig tidspunkt for filtrering eller tapping
• Avløps- og renseanlegg: kontinuerlig overvåking av utslippsvann for å sikre at TSS holder seg under tillatt grense — standard bruk i industrielle og kommunale renseanlegg
• Elver og bekker: feltmåling av partikkelinnhold etter nedbør eller flom, relevant for miljøovervåking og forskning på sedimenttransport
• Undervisning og prototyping: demonstrer optiske målemetoder og ADC-avlesning med Arduino — produsenten leverer ferdig eksempelkode for analog og digital modus

Kobling og kompatibilitet

Sensoren bruker Gravity-grensesnittet med standard 3-pins kontakt, noe som gjør tilkoblingen til Arduino enkel uten loddejern. Den gule signalledningen kobles til en analog inngang (A0–A5) for analogmodus, eller til en digital inngang for digitalmodus. Terskelverdien for digitalmodus justeres med potensiometeret på adapterkortet.

Viktig: toppen av sondehodet er ikke vanntett.

Sørg for at kun den nedre delen av sondehodet (ca. 2/3) dyppes i væsken. Den øvre delen av sondehodet og adapterkortet må holdes tørre. Produsenten leverer eksempelkode for Arduino med koblingsdiagram via DFRobot Wiki (SEN0189).

Spesifikasjoner

Pakkeinnhold

• Turbiditetssensor — adapter ×1
• Turbiditetssensor — sonde ×1
• Kabel for sonde ×1
• Gravity analog sensorkabel ×1
