Gassensor for LPG og naturgass, analog og digital utgang

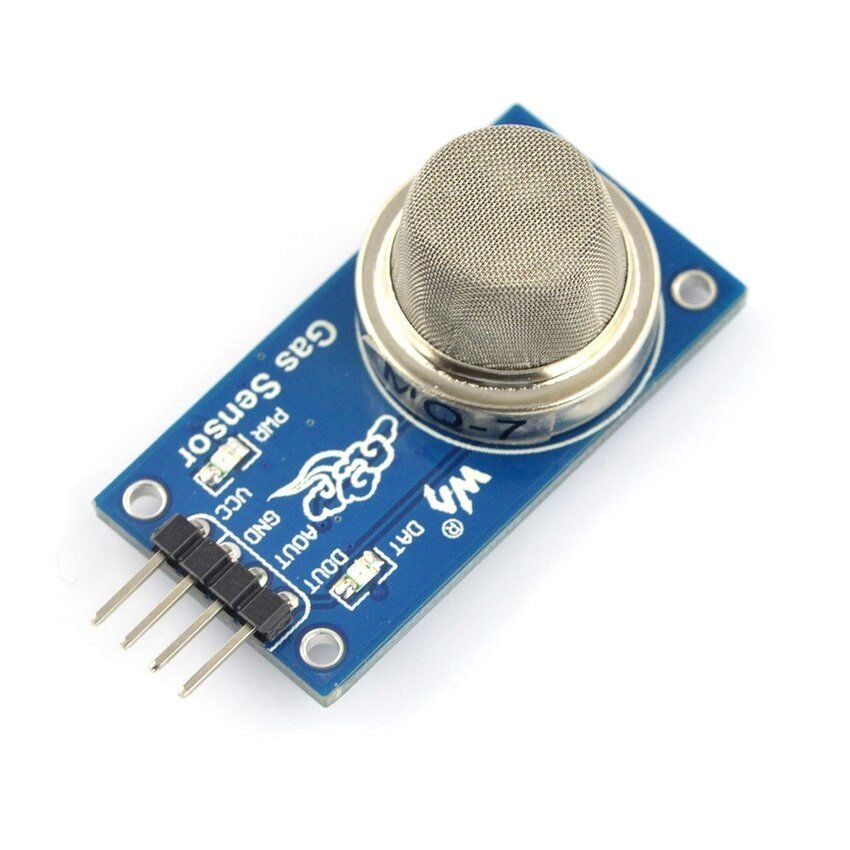

Gassensor-modul for deteksjon av LPG, naturgass og bygass

Denne gassensor-modulen kan brukes i elektronikkprosjekter der du vil registrere brennbare gasser som LPG (for eksempel propan/butan), naturgass og bygass. Sensoren bygger på et følsomt materiale av tinnoksid (SnO2): i ren luft har materialet lav ledningsevne, og når gasskonsentrasjonen øker, øker ledningsevnen – som gir et tydelig signal fra modulen.

Analogt målesignal (AOUT) for måling og loggføring.

På AOUT får du et analogt signal som endrer seg med gassnivået. Det gjør det mulig å lese verdier via en analog inngang på en mikrokontroller og bruke signalet til filtrering, loggføring og egne terskelverdier i programvaren.

Digitalt alarmsignal (DOUT) med justerbar terskelverdi.

DOUT er en digital utgang som kan brukes som et enkelt “alarmnivå”. Følsomheten justeres med et potensiometer på modulen. Når nivået passerer terskelen du har stilt inn, endrer den digitale utgangen nivå, og en indikator på modulen kan vise at terskelen er nådd. Dette passer godt når du vil utløse en hendelse direkte, for eksempel en summer, et varsellys eller et relé.

Driftsspenning 2,5–5,0 V for fleksible oppsett.

Modulen kan drives fra 2,5 V til 5,0 V, noe som gjør den praktisk i oppsett med både 3,3 V og 5 V logikk. I praksis kan du bruke den i alt fra enkle testoppsett på arbeidsbenken til mer gjennomtenkte prototyper der gassmåling er en del av et større system.

Oppvarming, respons og gjenoppretting i praktisk bruk.

Sensoren har rask respons og gjenoppretting, og den er et rimelig valg når du vil eksperimentere med gassdeteksjon. For at sensoren skal fungere som den skal, trenger den oppvarming i drift – og derfor er det normalt at sensoren blir varm under bruk.

Bruksområder

• Gassvarsling i prototyper: utløse varsellys eller summer når DOUT passerer en valgt terskel
• Overvåking av gasslekkasje: bruke AOUT til å følge endringer og loggføre nivåer over tid
• Ventilasjonsstyring: starte en vifte eller aktivere et relé når et nivå er nådd
• Teknisk undervisning: demonstrere analog måling, terskelsetting og enkel signalbehandling
• Testoppsett og kalibrering: sammenligne analog verdi mot digital terskel for å finne et passende triggerpunkt

Tekniske spesifikasjoner

• Modell: MQ-5
• Deteksjon: LPG, naturgass, bygass
• Strømforsyning: 2,5 V til 5,0 V
• Utganger: AOUT (analog) og DOUT (digital)
• Justerbar følsomhet: potensiometer på modulen
• Indikator: signalutgang-indikator
• Tilkoblinger: VCC, GND, AOUT, DOUT
• Kontakt: goldpin, 2,54 mm pitch
• Kortstørrelse: 40 × 21 mm
• Monteringshull: 2,0 mm
