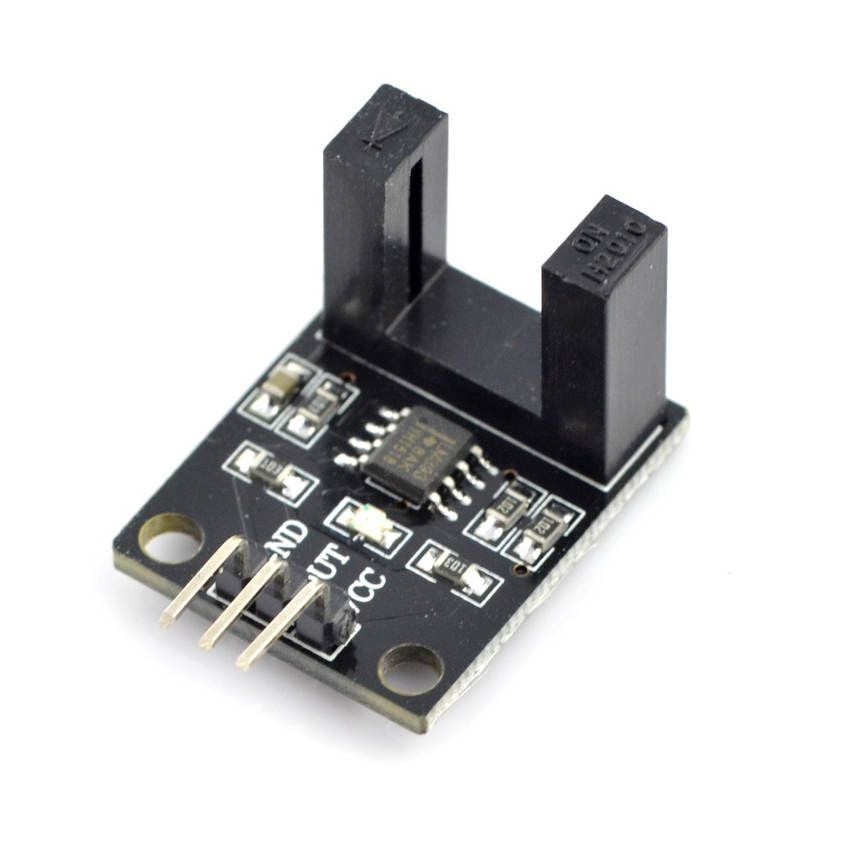

Optisk spaltesensor med 10 mm spalte og digital utgang

Optisk spaltesensor med 10 mm åpning

Denne digitale sensormodulen registrerer om en gjenstand bryter den optiske banen i den 10 mm brede spalten. Den innebygde komparatoren gjør registreringen tilgjengelig som et digitalt signal, slik at modulen kan brukes til registrering og pulstelling.

Virkemåte og tilkobling

Den logiske tilstanden på utgangen avhenger av om spalten er fri eller blokkert. Tilkoblingen skjer via en 3-pinners kontakt med 2,54 mm deling: VCC for strømforsyning, OUT for digitalt signal og GND for jord.

Modulen kan drives med 3,3V til 5V og har et utgangsnivå på 5V TTL. To monteringshull gjør det mulig å feste sensoren i et mekanisk oppsett. Som optisk endebryter arbeider den lydløst og har høyere slitestyrke enn en klassisk mekanisk endebryter. Utløsningspunktet kan angis presist med en optisk avskjerming på den bevegelige delen.

Bruksområder

Den digitale utgangen og spalteutformingen støtter flere dokumenterte bruksområder:

• Impulstelling sammen med en egnet enkoderskive
• Berøringsfri endeposisjonsregistrering i mekaniske bevegelser
• Inkrementelle enkoderoppsett med egnede skiver for måling av rotasjonshastighet og bestemmelse av rotasjonsretning
