Spill-HAT for Raspberry Pi med 3,5-tommers IPS-skjerm

Spillkontroller med skjerm for Raspberry Pi

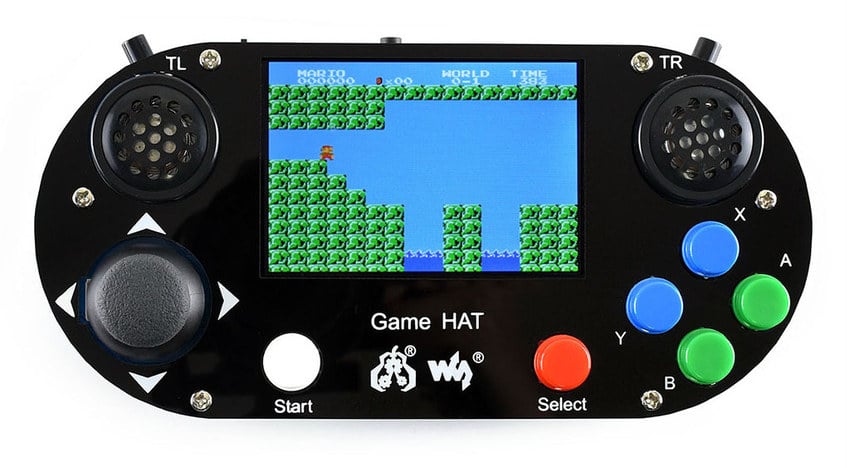

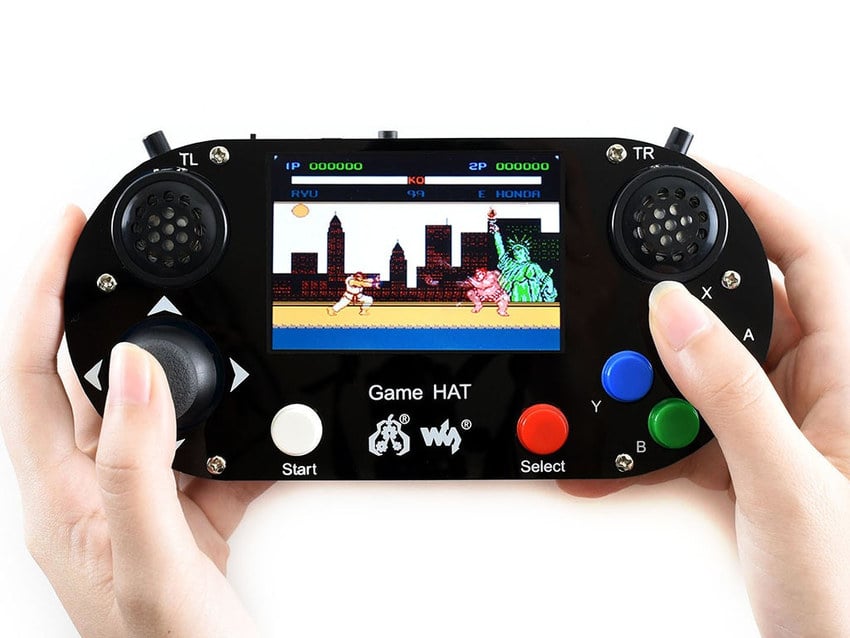

Spill-HAT er en utvidelsesmodul som gjør det mulig å bygge en minikonsoll rundt en kompatibel Raspberry Pi. Modulen samler en 3,5-tommers IPS-skjerm, styrespak, spillknapper, høyttaler og hodetelefonutgang på ett kort. Skjerm, lokal betjening og lyd kan dermed inngå i det samme Raspberry Pi-baserte spillprosjektet.

Strømmen leveres av et Li-Ion 18650-batteri, og en integrert ladekrets håndterer ladingen. Kombinasjonen av skjerm og kontroller gjør modulen til et samlet brukergrensesnitt for et egenbygd spilloppsett.

IPS-skjerm og direkte spillbetjening

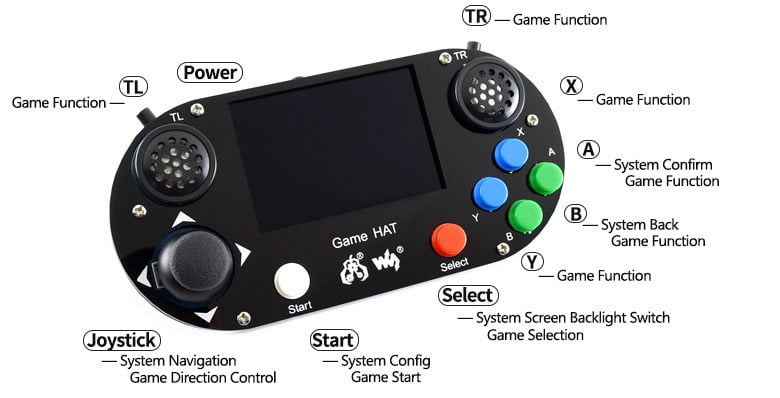

IPS-panelet har en oppløsning på 480 x 320 px og viser 60 bilder per sekund uten tapte bilder. Styrespaken og knappene gir direkte betjening av spillet, mens funksjonen til enkelte taster varierer etter hvilket spill som kjører.

Kombinasjonen Start + Select avslutter det aktive spillet. De fire nederste knappene Menu, opp/venstre, ned/høyre og Exit brukes til å justere blant annet lysstyrke, kontrast og volum. Den integrerte høyttaleren gjengir lyd, mens jackutgangen gir mulighet for å koble til hodetelefoner.

Kompatibilitet, batteri og lading

Modulen er kompatibel med Raspberry Pi 4B, 3B+, 3B, 2B, B+ og A+. Raspberry Pi Zero og Zero W kan også brukes, men disse modellene krever en ekstra HDMI-forbindelse.

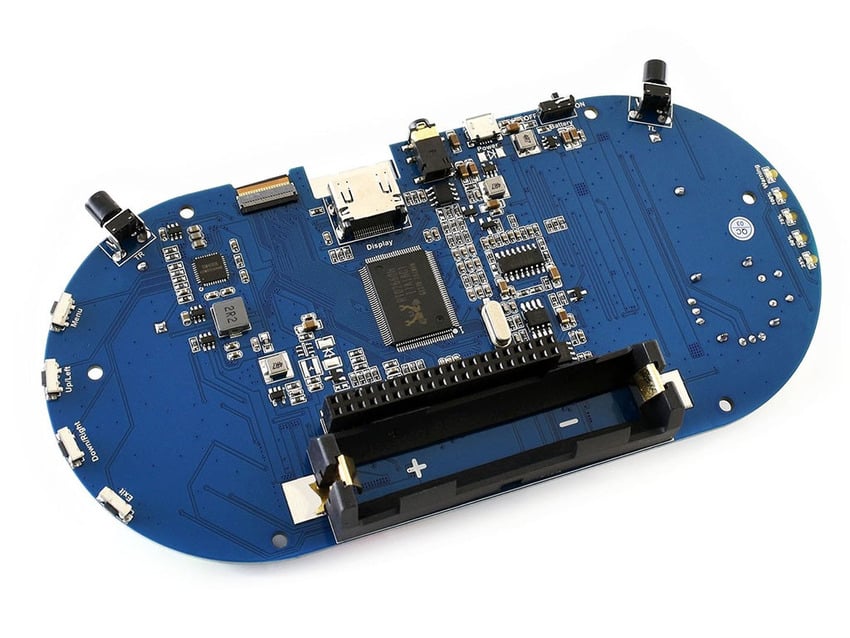

Strømforsyningen kommer fra et Li-Ion 18650-batteri. Batteriet følger ikke med. Ladekretsen er integrert på kortet, og en statusdiode angir batterikapasiteten. Dette gjør det mulig å følge batteristatusen direkte på modulen.

Ved montering av batteriet må polariteten kontrolleres nøye. Et batteri som settes inn i feil retning, kan skade ladekretsen.

Bruksområder for Raspberry Pi-spillprosjekter

Spill-HAT egner seg til prosjekter der skjerm, kontroller og lyd skal samles rundt en støttet Raspberry Pi. Aktuelle bruksområder omfatter:

• Bygging av en kompakt minikonsoll med Raspberry Pi
• Egne spillprosjekter med styrespak og knapper som lokal betjening
• Spilloppsett med integrert IPS-skjerm og høyttaler
• Prosjekter der hodetelefonutgang ønskes i tillegg til innebygd lyd
