Raspberry Pi Compute Module 4-utvidelseskort med 40-pinners GPIO

Kompakt basekort for Raspberry Pi Compute Module 4

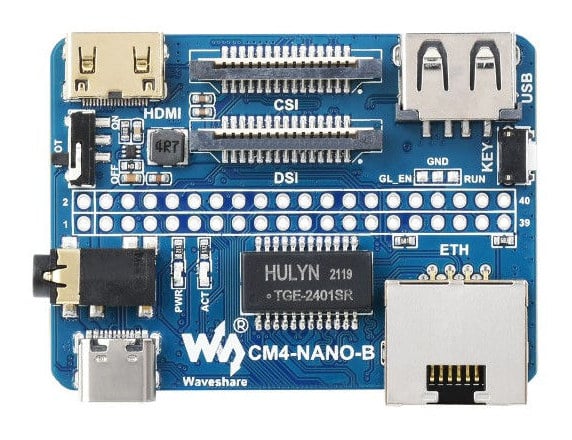

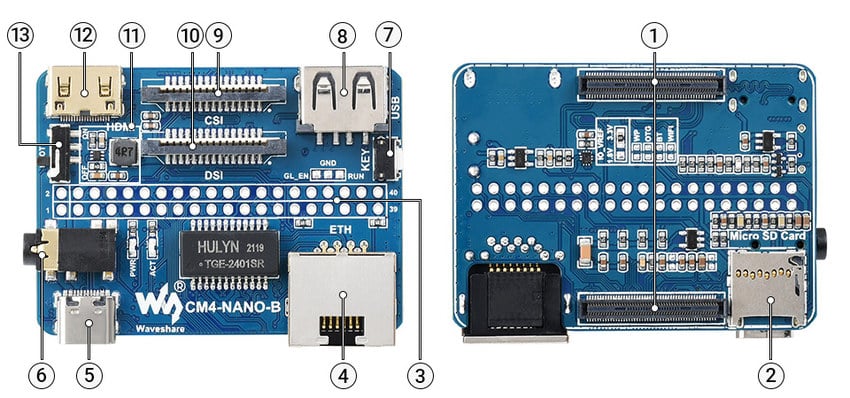

Dette basekortet utvider Raspberry Pi Compute Module 4 med 40-pinners GPIO, Gigabit Ethernet, USB 2.0, skjerm- og kameragrensesnitt, video, lyd og microSD-spor. CM4-kontakten er beregnet på alle varianter av Compute Module 4, mens microSD-funksjonen gjelder Lite-utgaven uten eMMC. Kortet måler 56 x 41 mm og drives med 5V via USB-C. Selve Compute Module 4 følger ikke med.

Tilkoblinger for skjerm, kamera og eksterne enheter

Den 40-pinners GPIO-headeren kan brukes til å koble til utvidelseskort. Ett USB 2.0 Type-A-grensesnitt gir tilkobling for USB-enheter, mens RJ45-porten støtter Gigabit Ethernet. Skjermgrensesnittet er en MIPI DSI-port med 15-pinners FPC-kontakt og 1,0 mm deling. Kamera kobles til en tilsvarende 15-pinners MIPI CSI-2-port. Kortet har også mini HDMI med støtte for 4K ved 30 fps og en 3,5 mm lydkontakt.

Oppstart, programmering og lagring

USB-C-kontakten brukes til 5V strømforsyning og programmering. I bryterstilling ON rutes USB-grensesnittet til USB-C, og nedlastingsmodus aktiveres ved oppstart med enheten konfigurert som masselagring. I stilling OFF rutes grensesnittet til USB Type-A, nedlastingsmodus aktiveres ikke, og systemet starter fra eMMC eller microSD. microSD-sporet er beregnet på Compute Module 4 Lite, som ikke har eMMC. Kortet har i tillegg en brukerknapp.

Praktiske bruksområder

Utvalget av grensesnitt gjør kortet egnet til flere typer CM4-baserte prosjekter:

• Prototyper med utvidelseskort koblet til den 40-pinners GPIO-headeren
• Nettverkstilkoblede CM4-oppsett med Gigabit Ethernet via RJ45
• Kamera- og skjermprosjekter med MIPI CSI-2 og MIPI DSI
• Video- og lydoppsett med mini HDMI og 3,5 mm lydkontakt
• Tilkobling av USB 2.0-enheter via Type-A-porten
