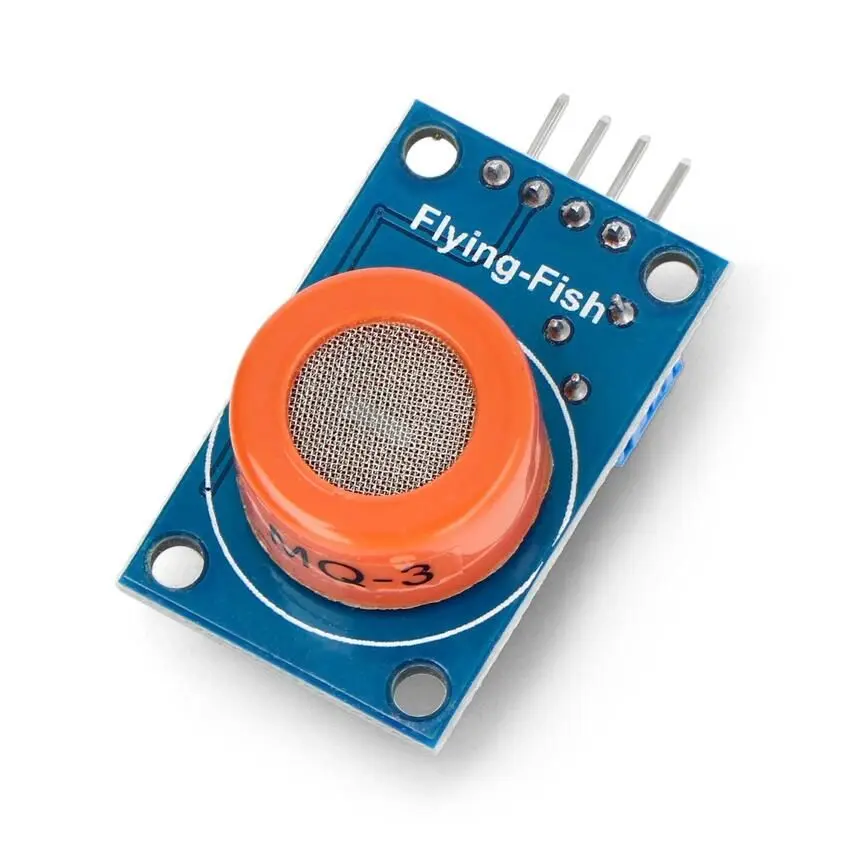

Alkoholsensor MQ-3, halvleder gassensormodul, analog og digital utgang

Halvleder alkoholsensor MQ-3 med analog og digital utgang

Alkoholsensoren MQ-3 er en halvlederbasert gassensor som registrerer konsentrasjonen av etanol i omgivelsesluften. Det aktive sensorelementet er bygget opp av en keramisk rørstruktur med en

intern varmeovn i nikkel-krom-legering.

Luften passerer gjennom et nett av rustfritt stål og treffer et lag av tinndioksid (SnO₂) koblet til en måleelektrode av gull. Når etanolmolekyler kommer i kontakt med tinndioksidlaget, synker den elektriske motstanden – jo høyere alkoholkonsentrasjon, desto lavere motstand og høyere spenning på sensorens utgang.

Modulen har to utganger: en analog utgang (A0) som gir et proporsjonalt spenningssignal for nøyaktig måling av alkoholnivå, og en digital utgang (D0) med justerbar terskel via et potentiometer på baksiden av kretskortet. Når konsentrasjonen overstiger den innstilte terskelen, skifter D0 fra høy til lav tilstand – noe som gjør den velegnet til å utløse alarmer direkte uten behov for analog-til-digital-omvandling.

Bygg din egen alkometer med Arduino

En av de mest populære anvendelsene for MQ-3 er å bygge en hjemmelaget promillemåler. Ved å koble den analoge utgangen til en analog inngang på en Arduino, kan du lese av spenningsnivået og beregne alkoholkonsentrasjonen i utåndingsluften. Typiske prosjekter inkluderer:

• Enkel alkometer: koble A0 til Arduino, vis resultatet på et LCD-display eller i seriemonitoren.

• Terskelalarm: bruk D0 til å aktivere en buzzer eller LED når alkoholnivået overstiger en grenseverdi

• Bilnøkkelboks med promillekontroll: kombiner MQ-3 med en servo og en relémodul for å låse eller låse opp et rom basert på måleresultatet.

• Datalogger: registrer alkoholnivåer over tid med et SD-kortmodul og tidsstempel

Flere bruksområder for MQ-3-sensoren

• Luftkvalitetsovervåking: sensoren reagerer også på løsemiddeldamper og bensin, noe som gjør den aktuell for innendørs miljømåling.

• Sikkerhetssystemer: integrer sensoren i et alarmsystem som varsler ved gasslekkasjer i laboratorier eller industrielle miljøer
• Undervisning og STEM-prosjekter: et praktisk utgangspunkt for å lære om analog-digital-omvandling, kalibrering og sensorteknologi

Tekniske spesifikasjoner

• Sensortype: halvleder (SnO₂)

• Deteksjonsgass: alkohol (etanol)

• Måleområde: 0,04–4 mg/l alkohol

• Forhold: 0,1 mg/l ≈ 0,21 ‰

• Forsyningsspenning: 5 V

• Utganger: analog (A0) + digital (D0)
• Varmeelementmotstand: 31 Ω ± 3 Ω
• Varmeeffekt: ≤ 900 mW
• Sensormotstand: 2–20 kΩ (ved 0,4 mg/l)
• Oppvarmingstid: over 48 timer (første gangs kalibrering)
• Kontakter: goldpin, 2,54 mm avstand
• LED: driftsindikator
• Monteringshull: 3,2 mm diameter
• Mål: 35 × 22 × 30 mm
