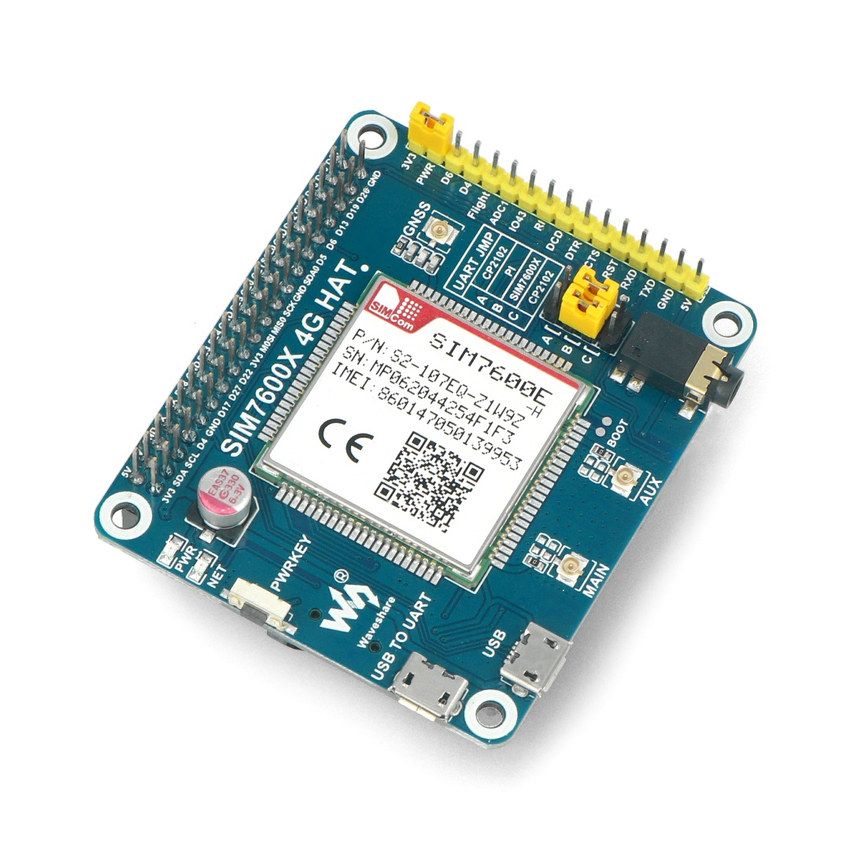

LTE/GPRS/GPS HAT-kort for Raspberry Pi vist i vinkel med SIM-kortplass og antennekontakter

Skip to the beginning of the images gallery

LTE/GPRS/GPS HAT til Raspberry Pi med tale og SMS

Name: LTE/GPRS/GPS HAT til Raspberry Pi med tale og SMS
Brand: Waveshare
SKU: MR-01165
Price: 1390 NOK
Availability: InStock

Legg til i ønskeliste

kr 1 390,00

Bli den første til å omtale produktet

Mobilkommunikasjon og posisjonering samlet på ett kort.

Denne HAT-utvidelsen gir Raspberry Pi tilgang til LTE Cat 4, GPRS, GSM og GNSS for data, SMS, talesamtaler og posisjonering. Den kommuniserer via UART med AT-kommandoer og støtter LTE-hastigheter på opptil 150 Mb/s.

Fleksible tilkoblinger gjør integreringen enklere.

Kortet har SIM-kortspor, microSD-spor, USB, 3,5 mm minijack for mikrofon eller hodetelefoner samt U.FL-kontakter for eksterne antenner. Kortet forsynes med 5V, og driftsnivået kan velges mellom 3,3V og 5V. Det er kompatibelt med Raspberry Pi 4B, 3B+, 3B, 2B og Zero. Regionen og frekvensbåndene må kontrolleres mot mobiloperatøren før kjøp.

Kjøp nå så vil vi sende varen innen 22. okt. 2026

SKU

MR-01165

Kategorier:

GPS og GNSS-trackere, Raspberry Pi-tilbehør

WAVESHARE

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

LTE/GPRS/GPS HAT for Raspberry Pi-prosjekter

LTE/GPRS/GPS HAT gir kompatible Raspberry Pi-modeller tilgang til GSM, GPRS, LTE CAT4 og GNSS i ett utvidelseskort. Kortet kan håndtere SMS og talesamtaler og støtter LTE-hastighet på opptil 150 Mb/s. GNSS-delen støtter GPS og GLONASS. Styringen skjer med AT-kommandoer over UART via RX og TX, slik at mobil- og posisjonsfunksjonene kan integreres i et prosjekt. Raspberry Pi-maskinen er ikke en del av pakken og må kjøpes separat.

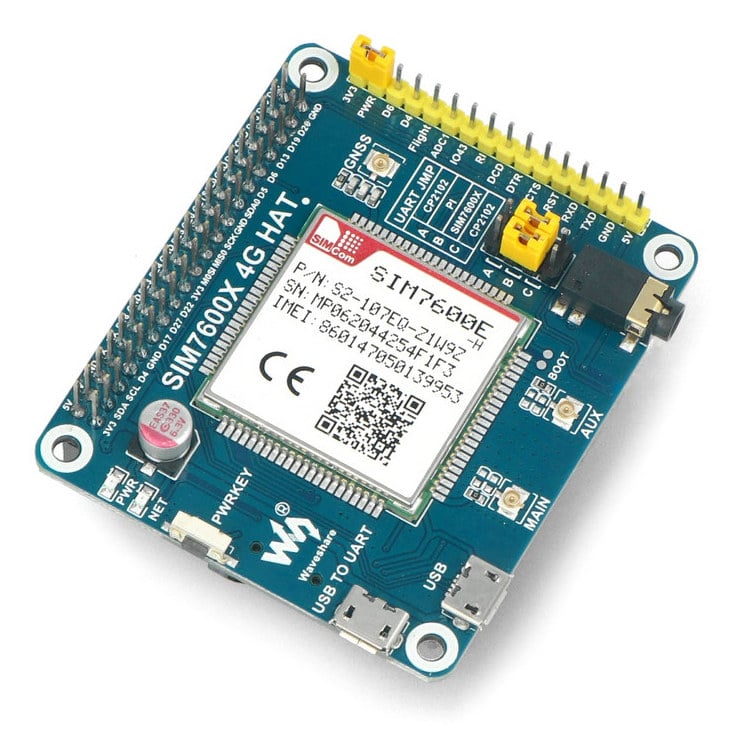

LTE/GPRS/GPS HAT med GPIO-kontakt og antennekontakter — Kortet støtter mobilkommunikasjon, SMS, tale og GNSS

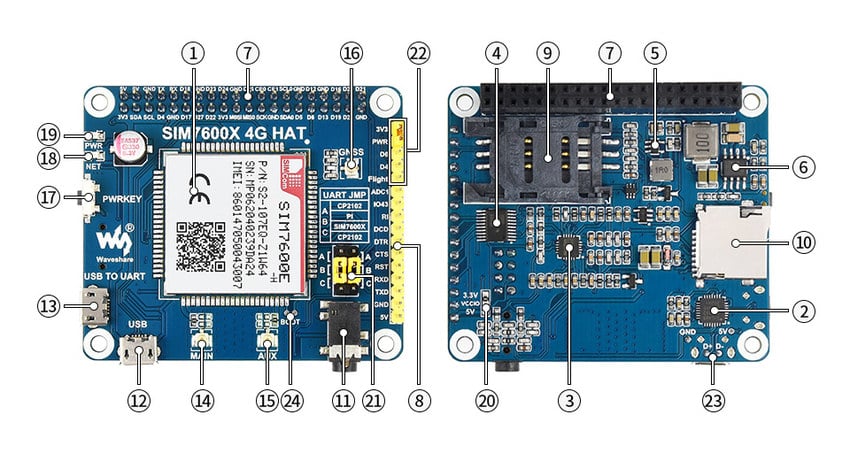

Komponentoversikt for LTE/GPRS/GPS HAT med nummererte tilkoblinger — Valgbar UART-ruting støtter styring fra Raspberry Pi eller USB-UART

Tilkoblinger og styring

GPIO-kontakten kobler kortet til Raspberry Pi. UART-valget gir tilgang via USB-UART, styring fra Raspberry Pi eller styring gjennom USB-UART. En separat styretilkobling gjør det også mulig å koble modulen til Arduino eller STM32. Kortet har USB for testing av AT-kommandoer og henting av GPS-data, egen USB-UART for seriell feilsøking samt hoved-, AUX- og GNSS-antennekontakter. Strømbryter, indikatorer for nettverk og strøm, PWR-konfigurasjon og valg av I/O-spenning inngår også.

SIM-kort, lagring og lyd

SIM-kortsporet støtter kort med 1,8 V eller 3 V. Et microSD-spor kan brukes til lagring av SMS-filer. For tale finnes en 3,5 mm minijack for mikrofon eller hodetelefoner. GNSS- og GPRS-antenner kobles via U.FL. Kortet samler dermed SIM, lyd, lagring og eksterne antennetilkoblinger, mens funksjonene styres med AT-kommandoer.

Undersiden av LTE/GPRS/GPS HAT med SIM-kortholder og microSD-spor — SIM-sporet støtter SIM-kort med 1,8 V og 3 V

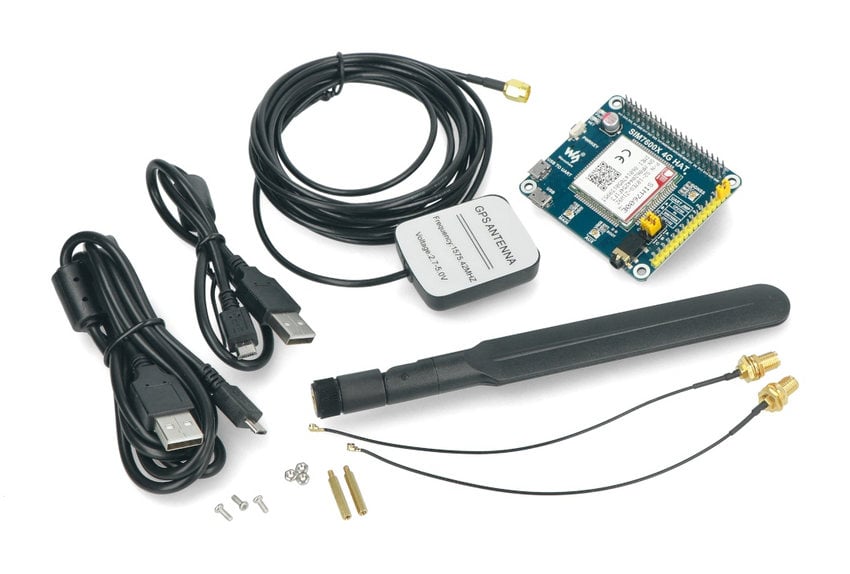

LTE/GPRS/GPS HAT med antenner, USB-kabler og monteringsdeler — Pakken inkluderer antenner, adaptere, kabler og monteringsdeler

Pakkeinnhold og tilbehør

Raspberry Pi må kjøpes separat.

Leveransen omfatter kortet samt antenne-, USB- og monteringsutstyr:

LTE/GPRS/GPS HAT
GSM-antenne med SMA
GPS-antenne med SMA
2 microUSB-kabler
2 SMA til U.FL-adaptere
Skruer og avstandsstykker

Bruksområder for mobil- og posisjonsprosjekter

Funksjonene dekker flere konkrete oppgaver i elektronikkprosjekter:

Sende SMS fra et kompatibelt Raspberry Pi-system
Gjennomføre talesamtaler med tilkoblet mikrofon eller hodetelefoner
Opprette datakommunikasjon over GSM, GPRS eller LTE
Hente posisjonsdata fra GPS og GLONASS
Styre mobil- og GNSS-funksjoner fra Arduino eller STM32 via AT-kommandoer

Kompatibilitet og nettverkskrav

Kortet er oppgitt for Raspberry Pi 4B, 3B+, 3B, 2B og Zero. Forsyningsspenningen er 5 V, mens dokumentert driftsspenning er 5 V / 3,3 V med 3,3 V som standard. I/O-spenningen velges med kortets spenningsjumper.

Frekvensvarianten er beregnet for Europa, Afrika, Sørøst-Asia og Vest-Asia. Kontroller før kjøp at mobiloperatøren støtter de oppgitte frekvensbåndene.
