LoRaWAN-startsett med gateway, ESP32-S3 og sensorer

LoRaWAN-startpakke for sensordata og IoT-utvikling

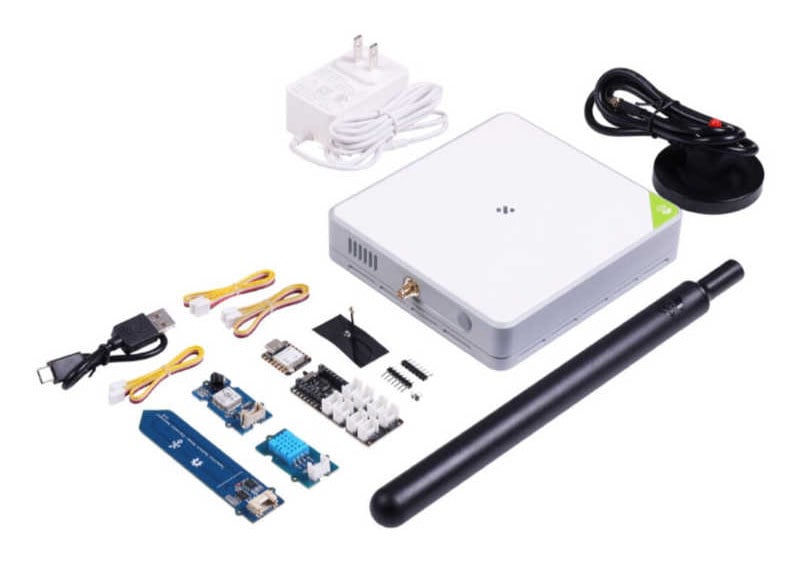

Dette startsettet samler en innendørs LoRaWAN-gateway, et ESP32-S3-basert mikrokontrollerkort, et utvidelseskort og sensorer for jordfuktighet, temperatur og luftfuktighet. Det gir et samlet utgangspunkt for å lære, teste og utvikle IoT-prosjekter med LoRaWAN.

Sensorene kobles til via Grove-systemet, mens data kan overføres til nettskyen og vises i SenseCAP Mate. Plattformen støtter også utvidelse med flere Grove-sensorer og oppdatering av fastvaren.

Gateway og LoRaWAN-kommunikasjon

LoRaWAN er en trådløs kommunikasjonsprotokoll med lavt energiforbruk, utviklet for IoT-løsninger med kommunikasjon over lange avstander. Nettverk kan etableres offentlig eller privat og håndtere forbindelser til mange enheter.

Gatewayen kobles til internett via Ethernet eller Wi-Fi og støtter LoRaWAN EU868. Settet kan brukes med forskjellige LoRaWAN-nettverksservere, mens den medfølgende antennen har en forsterkning på 3dBi.

Oppsett og visning av sensordata

Den dokumenterte startprosessen består av fire trinn:

1. Slå på gatewayen og koble den til internett via Ethernet eller Wi-Fi
2. Koble Grove-sensorene og LoRaWAN-modulen til utvidelseskortet
3. Skann QR-koden på LoRaWAN-modulen i SenseCAP Mate
4. Åpne appen for å vise de innsamlede sensorverdiene

Startprosessen krever ikke programmering. Før bruk må kontaktene på mikrokontrollerkortet loddes, og antennen må monteres. Wi-Fi kan konfigureres via Luci.

Appen oppdaterer ikke data automatisk. Sensorsiden må rulles manuelt, og hvis nye data uteblir i mer enn 10 minutter, kan LoRaWAN-modulen startes på nytt med ett trykk på sideknappen.
