RC-styrt SPST-halvlederrelé 30V/10A med galvanisk isolasjon

Name: RC-styrt SPST-halvlederrelé 30V/10A med galvanisk isolasjon
SKU: MR-01518
Price: 419 NOK
Availability: InStock

Legg til i ønskeliste

kr 419,00

Bli den første til å omtale produktet

Styr belastninger direkte med et standard RC-signal.

SPST-bryteren bruker et optisk isolert styretrinn som gir galvanisk separasjon mellom RC-inngangen og belastningskretsen. Et toveis MOSFET-utgangstrinn sørger for elektronisk inn- og utkobling uten mekaniske kontakter. Den håndterer belastningsstrøm opptil 10A, mens 30V er absolutt maksimal belastningsspenning. Styredelen drives med 2,7V til 16V.

Bryteren kan plasseres på high-side eller low-side i kretsen. Innkoblingsterskelen er omtrent 1700µs som standard, med læringsmodus for justering av terskel og aktiveringsretning. Safe-start reduserer risikoen for uventet aktivering under oppstart.

Ferdig påloddede kontakter, en gul status-LED samt OUT- og GOOD-utganger gir direkte tilkobling og statusovervåking.

Kjøp nå så vil vi sende varen innen 2. nov. 2026

SKU

MR-01518

Kategorier:

Reléer

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

RC-styrt halvlederrelé for laster opptil 30V og 10A

Dette kompakte SPST-halvlederreléet fra Pololu kobler elektriske laster inn og ut ved hjelp av et standard RC-signal. Styringsdelen drives med 2,7 V til 16 V, mens lastkretsen kan ha en spenning på opptil 30 V og en strøm på opptil 10 A. En optisk isolert driver gir galvanisk skille mellom RC-inngangen og lastkretsen. Elektronisk kobling uten mekaniske kontakter gir stillegående drift uten kontaktslitasje og kontaktgnister. Modulen leveres med fabrikkloddede tilkoblinger.

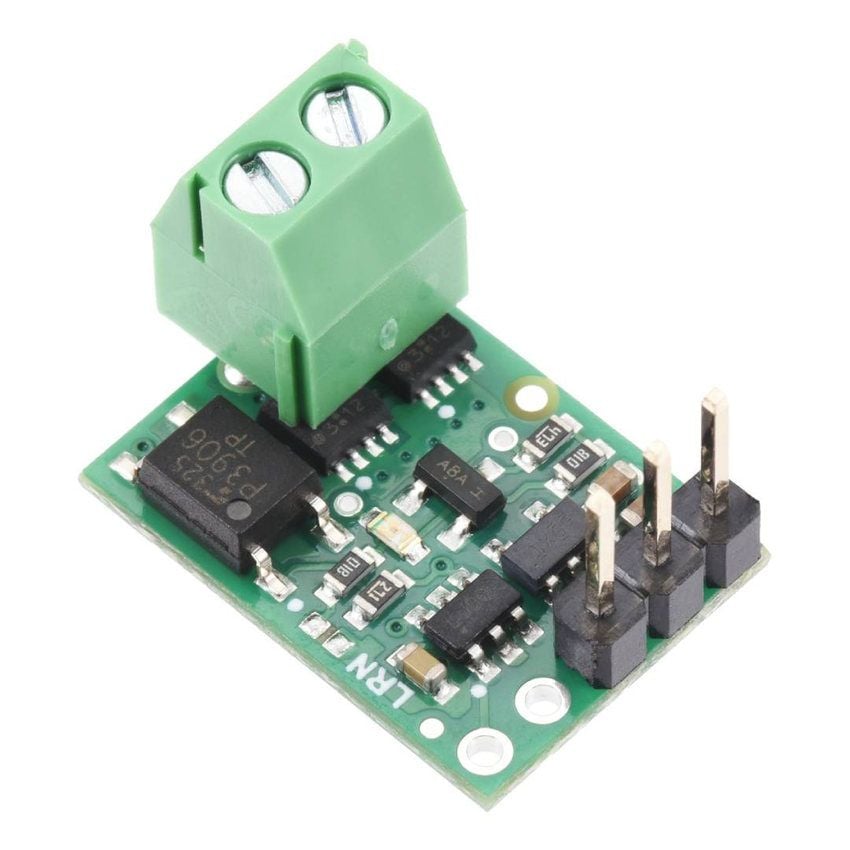

RC-styrt SPST-halvlederrelé med skruterminal og loddet kontaktrekke

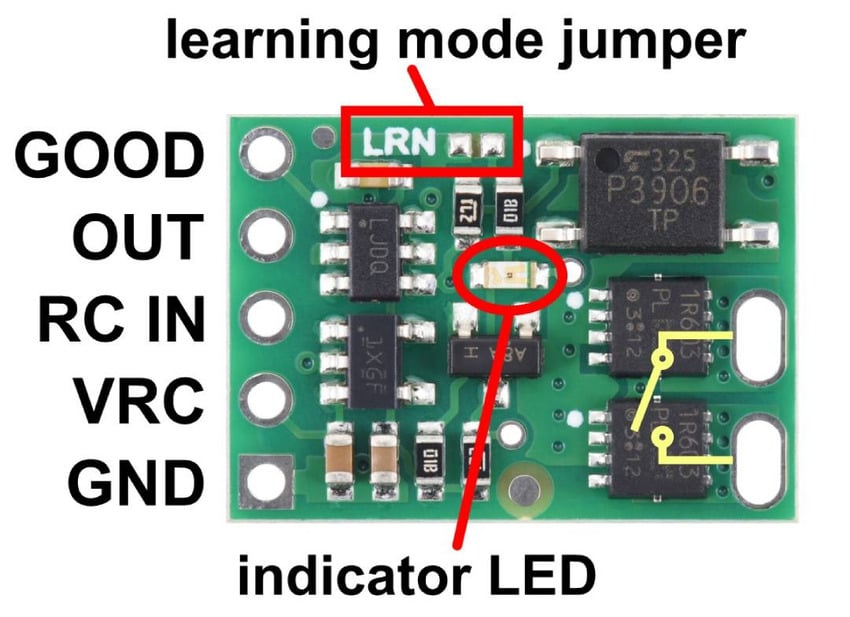

RC-styrt halvlederrelé med markert læringsmodus og gul statusindikator — Læringsmodusen brukes til å konfigurere terskel og aktiveringsretning

Justerbar aktivering og safe-start

Modulen analyserer pulsbredden i RC-signalet og bruker denne til å styre reléutgangen. Standard aktiveringsterskel er omtrent 1700 µs, med en hysterese på ±64 µs som motvirker uønsket veksling nær terskelen. Læringsmodusen gjør det mulig å konfigurere både terskelverdien og aktiveringsretningen. Safe-start reduserer risikoen for at lasten kobles inn uventet når systemet startes.

Tilkoblinger og statussignaler

Styringsdelen forsynes gjennom VRC og GND, mens signalet fra en RC-mottaker eller servokontroller kobles til RC IN. Lastkretsen kobles til den 2-polede skruterminalen. Utgangen OUT angir reléstatus, og GOOD signaliserer om et gyldig RC-signal mottas. En gul LED gir optisk statusindikasjon. Modulen har en loddet 1 x 3 hannstiftlist med 2,54 mm deling og en loddet skruterminal med 3,5 mm deling.

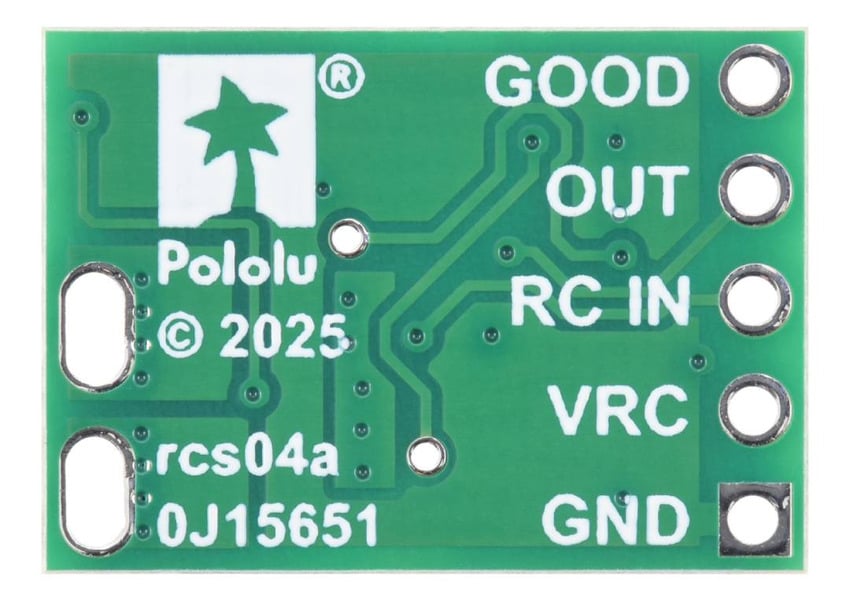

RC-styrt halvlederrelé med merkede tilkoblinger for signal og status — RC IN mottar styresignalet, mens OUT og GOOD gir statusinformasjon

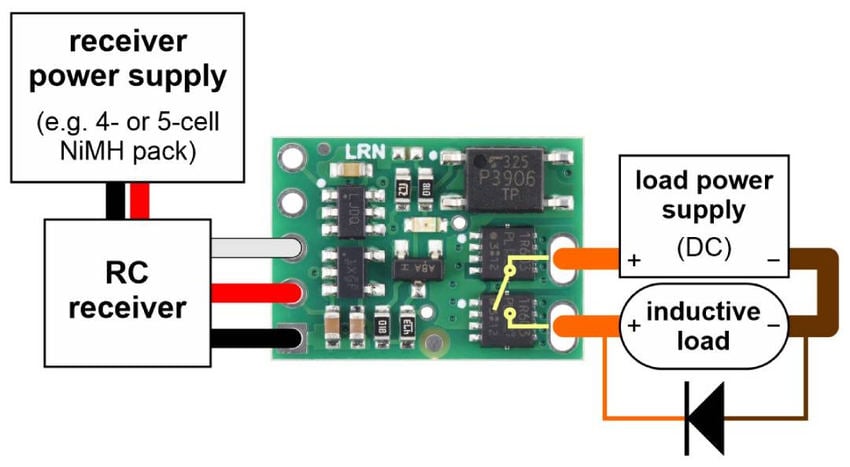

Koblingsdiagram for RC-styrt halvlederrelé mellom mottaker, forsyning og last — Den symmetriske utgangen støtter både high-side- og low-side-kobling
