DAC-modul 0-10V 2-kanals I2C – industriell analog spenningsstyring

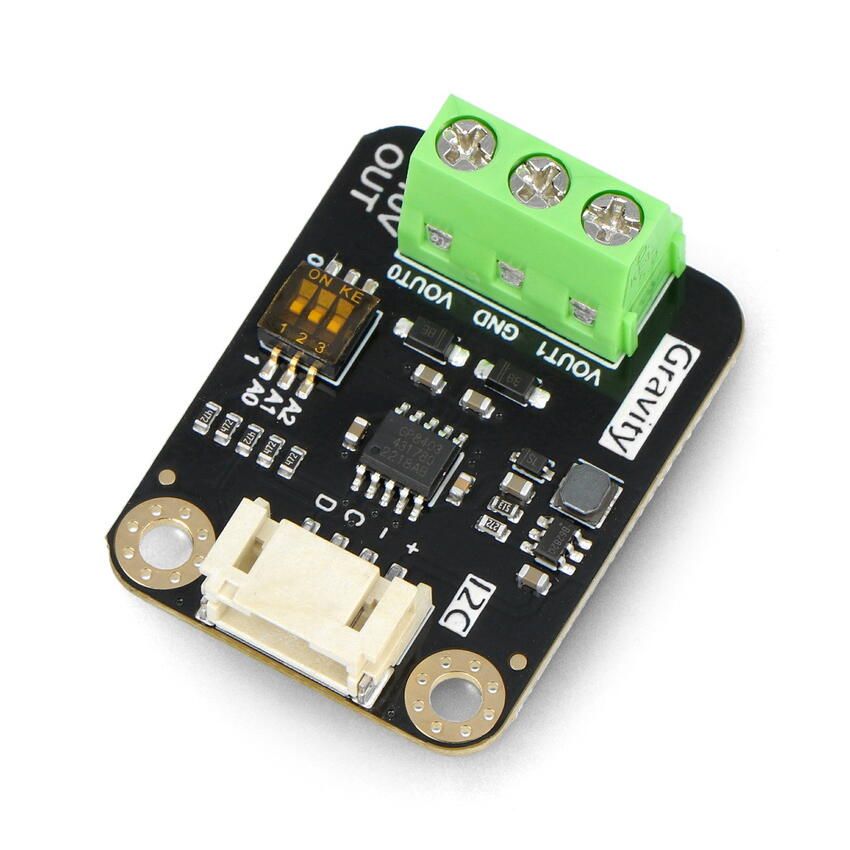

DAC-modul 0-10V 2-kanals – presis analog spenningsstyring via I2C

Denne modulen fra Gravity-serien konverterer digitale signaler til

analog spenning fra 0 til 10V

som er industristandard for styring av en rekke enheter. Med GP8403-brikken og 12-bit oppløsning (4096 trinn) oppnår du svært presis spenningskontroll med en feilmargin på

mindre enn 0.5%

og en linearitetsfeil på kun 0.1%.

Modulen har to uavhengige utgangskanaler (VOUT0 og VOUT1) som hver kan settes til 0-5V eller 0-10V avhengig av behov. Via I2C-grensesnittet kan du enkelt styre modulen fra

Arduino, ESP32 eller Raspberry Pi.

Den innebygde DIP-bryteren lar deg velge mellom 8 forskjellige I2C-adresser, noe som muliggjør kaskadekobling av opptil 16 enheter på samme I2C-buss.

I tillegg til statisk spenningsutgang kan modulen via programvare generere

bølgeformer som sinus, trekant og firkant

med justerbar amplitude, frekvens og DC-offset – ideelt for testing og signalgenerering.

Typiske bruksområder for industrielle DAC-moduler

• Lysdimmere og LED-drivere

  : Automatisk styring av 0-10V lysdimmere.
• Ventilstyring: Presis kontroll av motoriserte ventiler i HVAC-systemer.

• Invertere og frekvensomformere

  : Analog hastighetskontroll av motorer.
• Pumper og aktuatorer: Proporsjonalstyring i automatiseringssystemer.
• Testinstrumenter: Signalgenerator for kalibrering og debugging.
• Fontener og vannanlegg: Automatisk vannstrømkontroll.

Tekniske spesifikasjoner

• Utgangsspenning: 0-10V eller 0-5V per kanal

• Antall kanaler: 2 (VOUT0, VOUT1)

• Oppløsning: 12-bit (4096 trinn)

• Brikke: GP8403

• Forsyningsspenning: 3.3V-5V DC
• Kommunikasjon: I2C
• I2C-adresser: 0x58-0x5F (8 valgbare via DIP-bryter)
• Utgangsfeil: <0.5%
• Linearitetsfeil: 0.1%
• Strømforbruk: <4 mA
• Kontaktstandard: Gravity PH2.0-4P

Oversikt over tilkoblinger

I2C-adressetabell

Juster DIP-bryterne A0, A1 og A2 for å velge ønsket I2C-adresse:

Sikkerhetsfunksjoner

• Kortslutningsbeskyttelse: Brikken går i beskyttelsesmodus ved kortslutning.
• Lavt strømforbruk: Ideell for batteribaserte prosjekter.

Pakkeinnhold

• 2-kanals DAC I2C-modul
• Tilkoblingskabel med Gravity-kontakt
