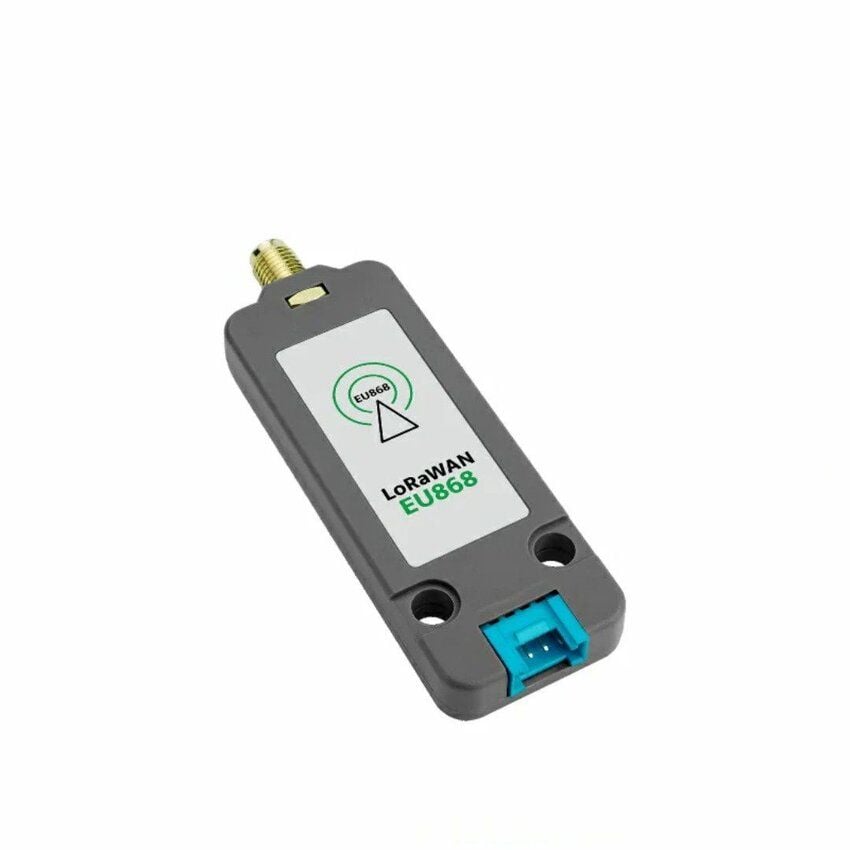

M5Stack LoRa EU868-modul med antenne – LoRaWAN, STM32WLE5, Grove

M5Stack LoRa EU868-modul for langdistanse LoRaWAN-kommunikasjon.

Denne M5Stack LoRa-modulen er designet for trådløs kommunikasjon over lange avstander i IoT-prosjekter. Basert på STM32WLE5 mikrokontroller (ARM Cortex-M4) med integrert LoRa-transceiver, opererer modulen på EU868-frekvensbåndet (868–870 MHz). Med 256 kB Flash og 64 kB RAM har modulen tilstrekkelig kapasitet for komplekse applikasjoner. Innebygd LoRaWAN 1.0.3 protokollstakk og mottakerfølsomhet på -137 dBm sikrer pålitelig kommunikasjon selv under vanskelige forhold.

LoRaWAN-driftsmodus

Modulen støtter flere driftsmodus for ulike bruksscenarier:

• LoRaWAN Class A: Lavest strømforbruk – ideell for batteridrevne sensorer.

• LoRaWAN Class B: Planlagte mottaksvinduer for bedre latenstid.
• LoRaWAN Class C: Kontinuerlig lyttemodus for enheter med fast strømforsyning.
• P2P-modus: Direkte LoRa-kommunikasjon mellom enheter uten gateway.

LoRaWAN-aktivering via OTAA (Over-The-Air Activation) eller ABP (Activation By Personalization). Modulen kan brukes som en innsamlingsnode koblet til LoRaWAN-gateways, eller for direkte kommunikasjon mellom enheter.

Høyytelsesantenne for LoRa

Den medfølgende rubber duck-antennen har et optimalisert design som gir stabil signaldekning og lang rekkevidde. Antennen har 2.8 dBi forsterkning, 50Ω impedans og 195 mm total lengde med SMA-kontakt. Med denne antennen oppnår M5Stack LoRa-modulen rekkevidder på opptil 2300 meter ved 125 kbps og 1300 meter ved 500 kbps.

Lavt strømforbruk

Enkel tilkobling og programmering

M5Stack LoRa-modulen kommuniserer via UART med standard baudrate 115200 b/s og styres med AT-kommandoer. Den medfølgende Grove-kabelen (HY2.0-4P, 20 cm) gjør tilkobling til M5Stack-enheter raskt og enkelt. Modulen er kompatibel med LEGO-monteringshull for fleksibel integrasjon i prosjekter.

Støttede utviklingsplattformer: UIFlow 1, UIFlow 2 og Arduino IDE.

Praktiske bruksområder for LoRaWAN

• Smart landbruk: Overvåk jordfuktighet, temperatur og værstasjon over store arealer.

• Industriovervåking: Fjernovervåking av maskiner og prosesser via LoRaWAN-nettverk.
• Miljøovervåking: Sensornoder for luftkvalitet, støy og klimadata.
• Smarte byer: Parkeringssensorer, avfallshåndtering og belysningsstyring.
• Aktivasporing: Lokaliser utstyr og kjøretøy med LoRaWAN-tracking.

Spesifikasjoner

• Mikrokontroller: STM32WLE5 (ARM Cortex-M4)
• Flash-minne: 256 kB
• RAM: 64 kB
• Protokoll: LoRaWAN® 1.0.3
• Frekvensområde: EU868 (868–870 MHz)
• Mottakerfølsomhet: -137 dBm
• Rekkevidde: Opptil 2300 m (125 kbps) / 1300 m (500 kbps)
• Driftsmodi: LoRaWAN Class A, B, C, P2P
• Aktivering: OTAA, ABP
• Kommunikasjon: UART (115200 b/s), AT-kommandoer
• Forsyningsspenning: 5V DC
• Antenne: Rubber duck, 2.8 dBi, 50Ω, 195 mm, SMA
• Kompatibilitet: LEGO-monteringshull, M5Stack-økosystem
• Utviklingsplattformer: UIFlow 1, UIFlow 2, Arduino IDE
• Dimensjoner: 71.4 × 24 × 8 mm
• Vekt (modul): 11.9 g
• Vekt (brutto): 38.6 g
• Produsent: M5Stack (modell U184-EU868)

Pakkens innhold

• 1× M5Stack LoRa EU868-modul (STM32WLE5)
• 1× Grove-kabel HY2.0-4P (20 cm)
• 1× Rubber duck-antenne 2.8 dBi (195 mm, SMA)
