RTC-modul med sanntidsklokke I2C for Arduino og Raspberry Pi

Kompakt sanntidsklokke med høy presisjon

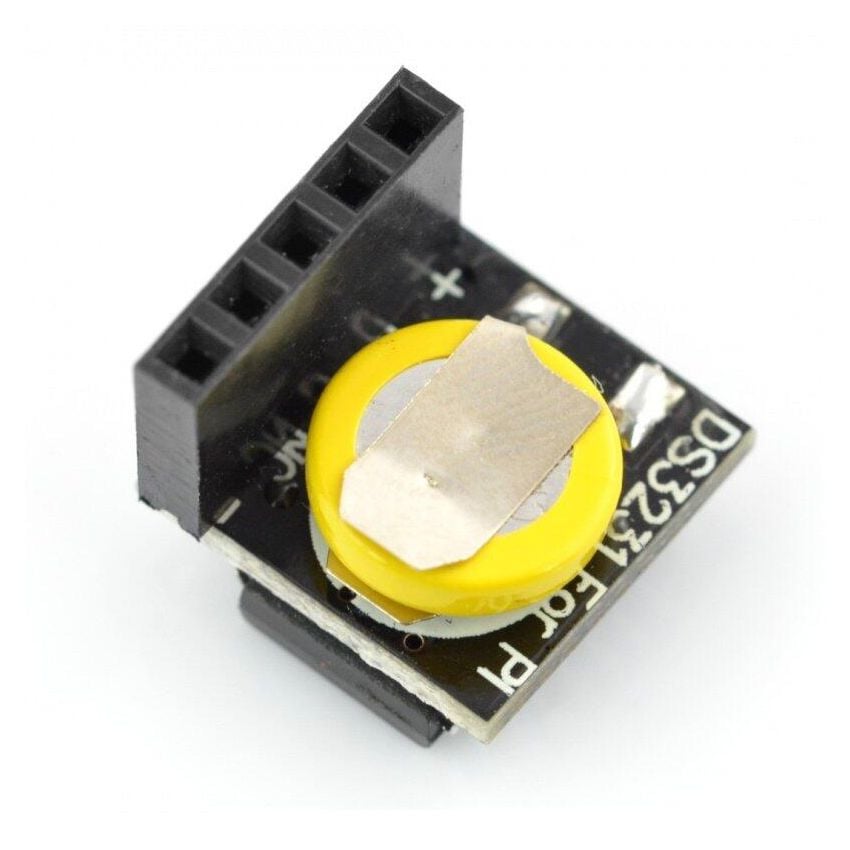

Denne RTC-modulen er basert på DS3231-brikke med innebygd temperaturkompensert krystalloscillator (TCXO). Det betyr at klokken ikke krever en ekstern krystall – alt er integrert i selve brikken. Modulen leser tid i timer, minutter og sekunder, og dato i form av måned, dag, ukedag og år. Nøyaktigheten er oppgitt til ±2 ppm i temperaturområdet 0 °C til +40 °C, noe som tilsvarer et avvik på under ett minutt per år.

TCXO-basert klokke med avvik under ett minutt per år.

I det utvidede temperaturområdet fra −40 °C til +85 °C er nøyaktigheten ±3,5 ppm. Kommunikasjonen med mikrokontrolleren skjer via I2C-buss (SDA og SCL) med bussadressen 0x68. Forsyningsspenningen kan ligge mellom 2,3 V og 5,5 V, og strømforbruket er kun 200 µA i aktiv modus og 840 nA i ventemodus.

Backup-batteri og pålitelig tidsregistrering

Modulen leveres med et forhåndsinstallert CR927-batteri som holder klokken i gang selv når hovedstrømmen er koblet fra. Batteriet kan byttes av brukeren. Denne egenskapen er viktig i prosjekter der mikrokontrolleren slås av regelmessig, for eksempel i batteridrevne sensorsystemer eller dataloggere som må tidsstemple målinger korrekt også etter oppstart.

Bruksområder og prosjektideer

Tidsmodul for datalogging, alarmer og planlagte hendelser.

• Datalogging: tidsstemple sensoravlesninger av temperatur, fuktighet eller luftkvalitet
• Vekkerklokke og timer: bygg en digital klokke med alarmfunksjon ved hjelp av Arduino eller Raspberry Pi
• Planlagt styring: slå lys, pumper eller vifter av og på til bestemte tidspunkter
• Undervisning: lær om I2C-kommunikasjon og tidsregistrering i elektronikkprosjekter

Kompatibilitet

Modulen er testet og dokumentert for bruk med Arduino og Raspberry Pi. For Arduino finnes ferdige biblioteker og eksempelkode, og for Raspberry Pi må I2C-bussen aktiveres via raspi-config før tilkobling. Pinneraden har 2,54 mm rasteravstand og er kompatibel med standard goldpin-lister.

Tekniske spesifikasjoner

• Brikke: DS3231
• Grensesnitt: I2C (SDA, SCL)
• Bussadresse: 0x68
• Forsyningsspenning: 2,3 V til 5,5 V
• Strømforbruk: 200 µA (aktiv), 840 nA (ventemodus)
• Nøyaktighet: ±2 ppm (0 °C til +40 °C), ±3,5 ppm (−40 °C til +85 °C)
• Funksjoner: sekunder, minutter, timer, ukedag, dag, måned, år
• Batteri: CR927 (forhåndsinstallert, utbyttbar)
• Tilkobling: hunnkontakt med 2,54 mm rasteravstand
• Dimensjoner: 14 × 14 × 14 mm (med kontakter)
