Finder relé 12 V DC med DIN-feste – sett (40.31 + 95.05)

Finder relé 12 V DC med DIN-feste – komplett sett for automatisering

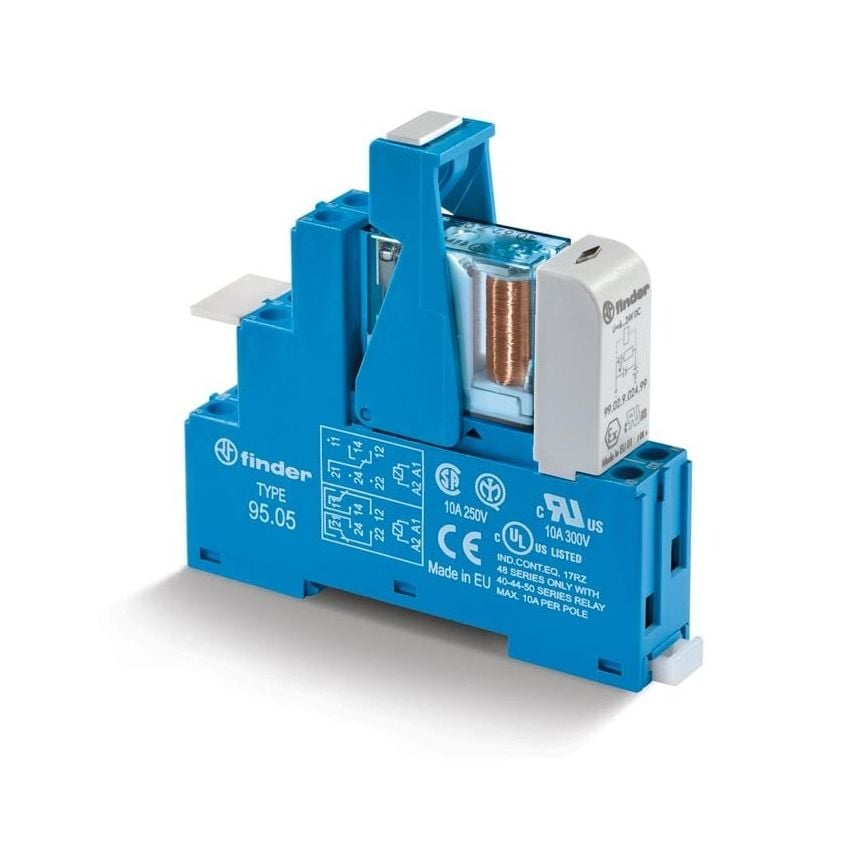

Settet består av miniatyrrelé Finder 40.31 og DIN-sokkel 95.05 beregnet på montasje på DIN-skinn 35 mm eller panel.

Løsningen muliggjør rask montasje og utskifting av relé uten lodding, samt enkel tilkobling av ledninger i styrings- og automasjonsinstallasjoner.

Reléet Finder 40.31 har én styrekontakt (SPDT/1CO) og spole 12 V DC. Med brytestrøm til 10–12 A ved opptil 250 V AC passer det til styring av belysning, elektriske apparater, industriautomasjon, PLC-styrere og installasjonssystemer.

Sokkel 95.05 har skrueterminaler og låsemekanisme som hindrer utilsiktet utløsning. Konstruksjonen gjør utskifting av service-relé enkel.

Typiske bruksområder

• Skapsmontering:

  Industrielle og bygningsautomasjonsskap

• PLC-styring: Tilkobling av relé til styringsutstyr
• Belysningsstyring: Bryting av lyskretser
• Motorstyring: Styring av elektriske motorer og apparater

• Industriell automatisering

  : Maskinstyring og fordeling

Spesifikasjoner – relé

• Serie: 40
• Modell: 40.31.9.012.0000

• Kontakttype: 1CO / SPDT (én styrekontakt)

• Spolespenning: 12 V DC
• Spolekode: 9.012
• Spoleeffekt: ca. 0,65 W
• Spoleresistans: ca. 220 Ω
• Spolestrøm ved 12 V: ca. 55 mA
• Spenning spole: ca. 8,8 – 18 V DC
• Nominell kontaktstrøm: til 12 A (PCB)
• Maks. brytespenning: 250 V AC
• Maks. brytespenning: 400 V AC (maks.)
• Belastning AC1: til 3000 VA
• Belastning DC1: 12 A ved 24 V DC / 0,6 A ved 110 V DC / 0,25 A ved 220 V DC
• Kontaktmateriale: AgNi (sølv-nikkel)
• Tiltrerings Tid: ca. 7 ms
• Frigjerings Tid: ca. 3 ms
• Mekanisk levetid: til 10 millioner sykler
• Elektrisk levetid: til 200 000 sykler
• Arbeidstemperatur: -40 °C til +85 °C
• Montering: sokkel / PCB

Spesifikasjoner – sokkel

• Type: 95.05
• Bruk: relé Finder serie 40
• Montering:

  DIN-skinn 35 mm eller panel

• Terminaler: skrueterminaler
• Maks. strøm per kontakt: til 10 A
• Maks. spenning: 250–300 V
• Husmateriale: isolerende plast
• Arbeidstemperatur: ca. -40 °C til +85 °C

Pakkeinnhold

• 1 × relé Finder 40.31.9.012.0000 (12 V DC)
• 1 × sokkel Finder 95.05 til DIN-skinn
