SwitchC6 styringsmodul for AC-kretser uten nøytralleder

Name: SwitchC6 styringsmodul for AC-kretser uten nøytralleder
Brand: M5Stack
SKU: MR-00880
Price: 579 NOK
Availability: InStock

Legg til i ønskeliste

kr 579,00

Bli den første til å omtale produktet

Fjernstyr elektriske kretser uten nøytralleder.

Denne kompakte styringsmodulen er utviklet for elektriske installasjoner uten nøytralleder og kan integreres i en veggboks. Et bistabilt relé styrer AC-belastninger på opptil 2200W og 10A, mens WiFi 6 på 2,4GHz gir trådløs tilkobling.

Flere kommunikasjons- og utvidelsesmuligheter er innebygd.

Den forhåndsinstallerte ESP-NOW-fastvaren støtter mesh-kommunikasjon med andre ESP32-enheter uten WiFi. To galvanisk isolerte GPIO-linjer gir tilkobling for videre funksjoner, og en LED-indikator viser driftsstatus. En 32-bits RISC-V-prosessor med opptil 160MHz kompletterer løsningen for smarthus, lysautomatisering og modernisering av eksisterende installasjoner. Driftstemperaturen er -10°C til 60°C, og kapslingen måler 58 x 46 x 27mm.

Kjøp nå så vil vi sende varen innen 23. okt. 2026

SKU

MR-00880

Kategorier:

Smarte brytere og releer, Reléer, M5Stack

M5STACK

Frakt fra 79kr

Betal med Vipps, kort eller senere

EHF-faktura for bedrifter

Norsk butikk Norsk bedrift - varene sendes fra Norge innen 24t

Chat med oss

Detaljer

Styringsmodul for AC-kretser uten nøytralleder

Styringsmodulen er utviklet for fjernstyring av elektriske kretser i installasjoner uten nøytralleder. Et innebygd bistabilt relé kobler tilkoblet AC-last og er spesifisert for opptil 2200W og 10A. Modulen kan dermed brukes ved modernisering av eksisterende belysningsinstallasjoner uten at en nøytralleder må føres frem.

Kapslingen måler 58 x 46 x 27mm og veier 40g. Det kompakte formatet er beregnet for integrasjon i en veggboks, mens en LED viser driftsstatus.

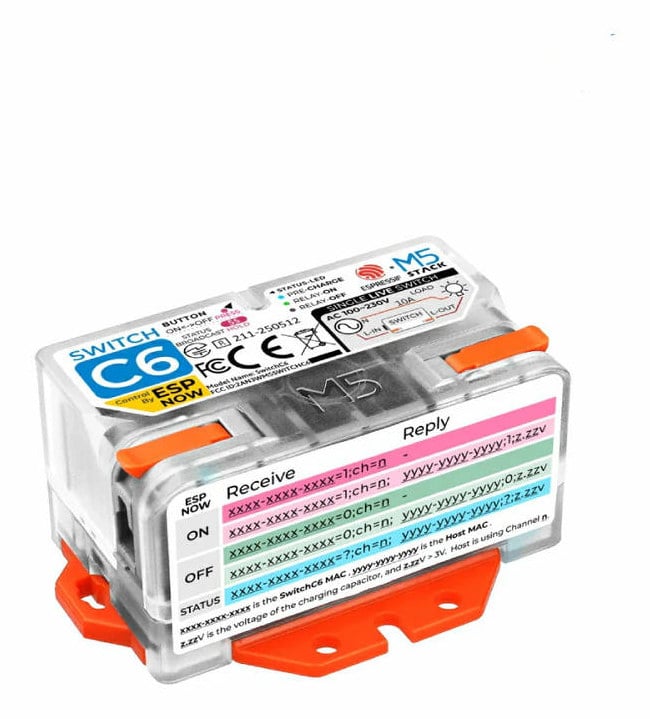

Styringsmodul for AC-kretser med koblingsmerking og statusfelt — Bistabilt relé for fjernstyring av tilkoblet AC-last

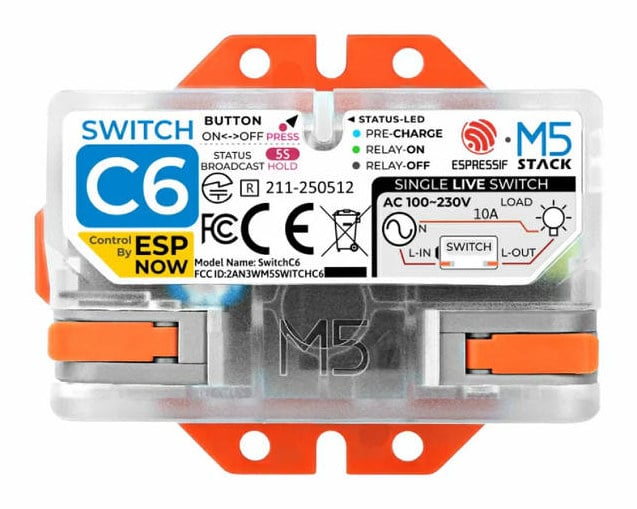

Frontvisning av styringsmodul med klemmer og koblingsskjema — To galvanisk isolerte GPIO-linjer gir tilgang til utvidelser

WiFi 6, ESP-NOW og isolerte utvidelser

Kontrolleren bygger på ESP32-C6-plattformen med 32-bits RISC-V-arkitektur og en maksimal klokkefrekvens på 160MHz. Den trådløse forbindelsen bruker WiFi 6 på 2,4GHz og støtter IEEE 802.11 b/g/n/ax. Fabrikkinstallert ESP-NOW-fastvare gir mesh-kommunikasjon med andre ESP32-enheter uten et vanlig WiFi-nettverk.

To GPIO-linjer er galvanisk isolert gjennom CA-IS3642HW. ZH1.5-3P-kontakten gir tilgang til linjene for tilkobling av sensorer, brytere eller funksjonsutvidelser.

Bruksområder i smarthus og automasjon

Kombinasjonen av reléstyring, trådløs kommunikasjon og isolerte GPIO-linjer åpner for flere dokumenterte bruksområder i eksisterende installasjoner og IoT-systemer:

Fjernstyring av belysning uten nøytralleder
Styring av trappebelysning
Modul i automasjon for porter
Styring av rullegardiner
Kontrollpunkt i et ESP-NOW-meshnettverk
Tilkobling av sensorer og brytere via GPIO

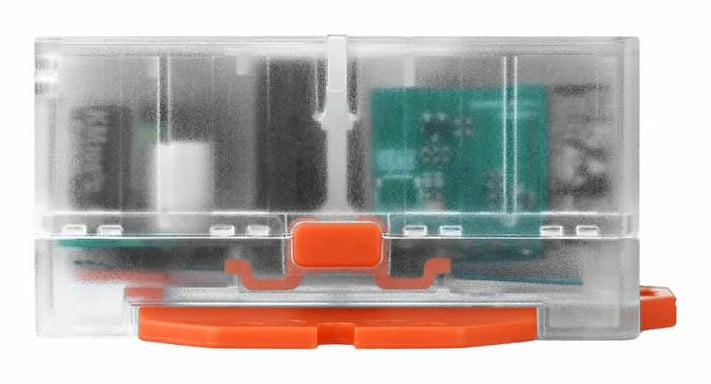

Sidevisning av kompakt styringsmodul for AC-kretser — Modulen måler 58 x 46 x 27mm og veier 40g

Elektriske driftsrammer

Modulen forsynes med AC-nettspenning og støtter en nettfrekvens på 50/60Hz. Det bistabile reléet har en maksimal belastningseffekt på 2200W og en maksimal belastningsstrøm på 10A. Oppgitt driftstemperatur er fra -10°C til 60°C.
