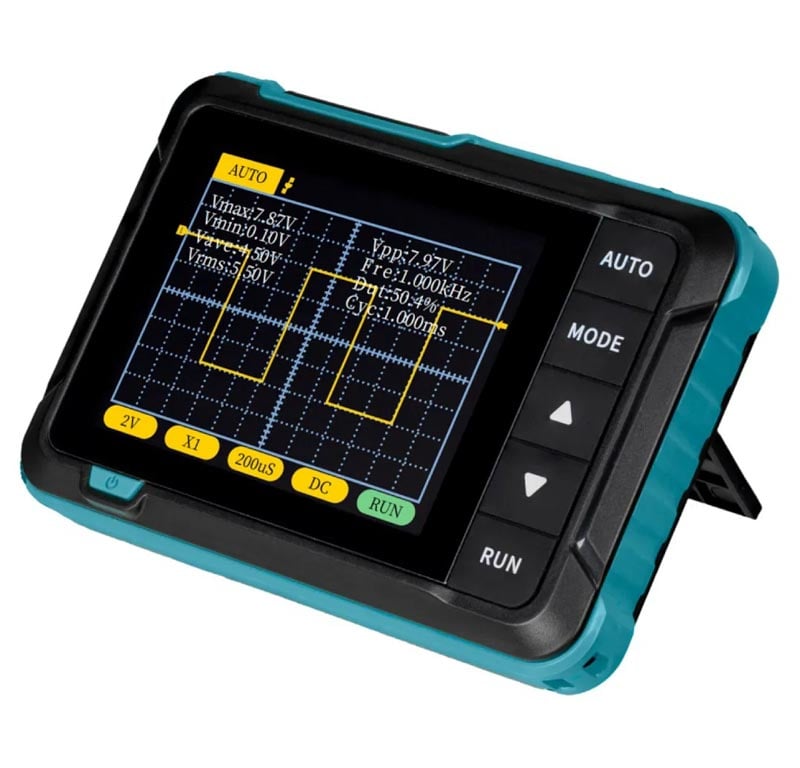

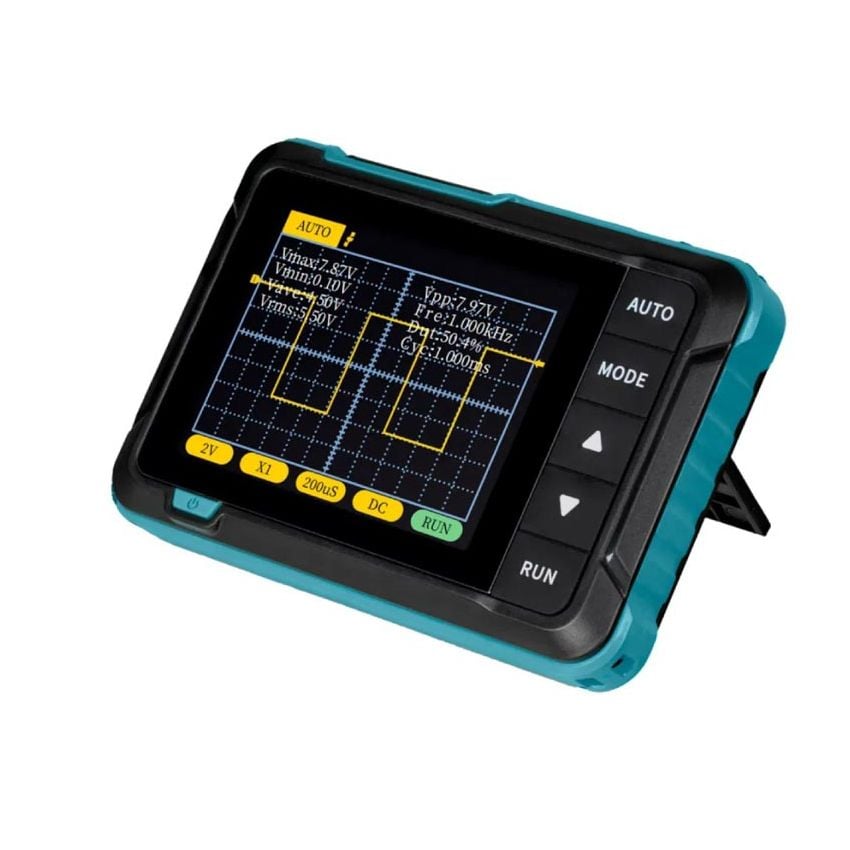

Bærbart oscilloskop 200kHz 1-kanal LCD, Joy-it DSO-200

Oscilloskopets viktigste egenskaper:

• Kompakt design: Lett og praktisk, perfekt for mobil bruk og servicearbeid.

• 2,8" LCD-skjerm

  : Skjerm med 320 x 240 piksler gir klar visning av signalformer.
• Samplingsrate: 2,5MS/s sikrer rask og presis datainnsamling.

• 200kHz båndbredde

  : Passer til de fleste hobby- og utdanningsprosjekter.
• Innebygd batteri: 1000mAh, lades enkelt via USB-C-port.
• Måleområde: Opptil 800Vpp med x10-probe for høyere spenning.

• Trigger-moduser

  : Auto, Normal og Single for fleksibel bruk.
• Kalibreringsgenerator: Innebygd 1kHz signal med 50% duty cycle.
• Stativ og bærehåndtak: Gir stabil plassering på arbeidsbenken.

DSO-200 er et moderne, håndholdt digitalt oscilloskop designet for komfort og mobilitet.

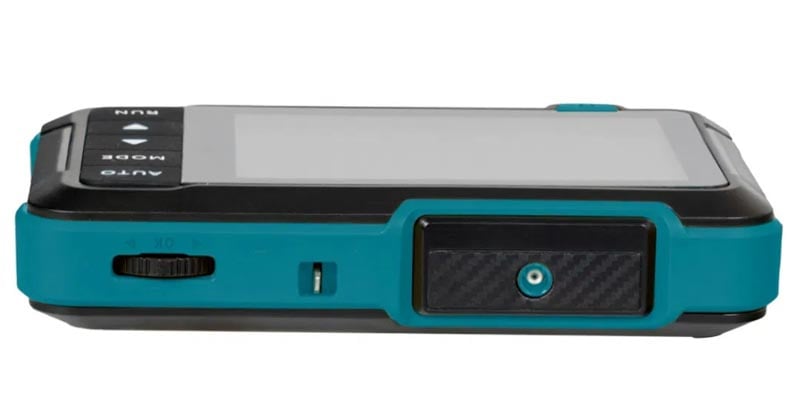

Takket være det ergonomiske designet og det integrerte, sammenleggbare stativet egner oscilloskopet seg perfekt både på arbeidsbenken og til bruk ute i felt.

Teknisk spesifikasjon:

• Samplingsrate

  : 2,5MS/s gir rask og presis signalinnsamling.

• Båndbredde

  : 200kHz, egnet for de fleste utdannings- og hobbyprosjekter.
• Skjerm: LCD 2,8" med oppløsning på 320 x 240 piksler for tydelig visning.
• Vertikal følsomhet: Fra 10mV/div til 20V/div for ulike målebehov.
• Tidsbaseområde: Fra 10μs/div til 50s/div gir fleksibilitet i analyser.

• Trigger-moduser

  : Auto, Normal og Single for ulike signaltyper.
• Kobling: AC / DC for allsidig bruk.
• Kalibreringsgenerator: 1kHz signal med 50% duty cycle for rask kalibrering.
• Målespenning: x1: 80Vpp (–40V til +40V), x10: 800Vpp (–400V til +400V).
• Probeport: MCX-kontakt for enkel tilkobling.

• Strømforsyning

  : Innebygd 1000mAh batteri, lades via USB Type-C (5V / 1A).
• Dimensjoner: 99 x 69 x 20 mm, kompakt og lett å transportere.

Typiske bruksområder for bærbare oscilloskop:

• Feltarbeid og feilsøking

  : Brukes til raske målinger av signaler i installasjoner og utstyr ute i felt.
• Elektronikkopplæring: Gir studenter praktisk erfaring med signalanalyse og måleteknikk.

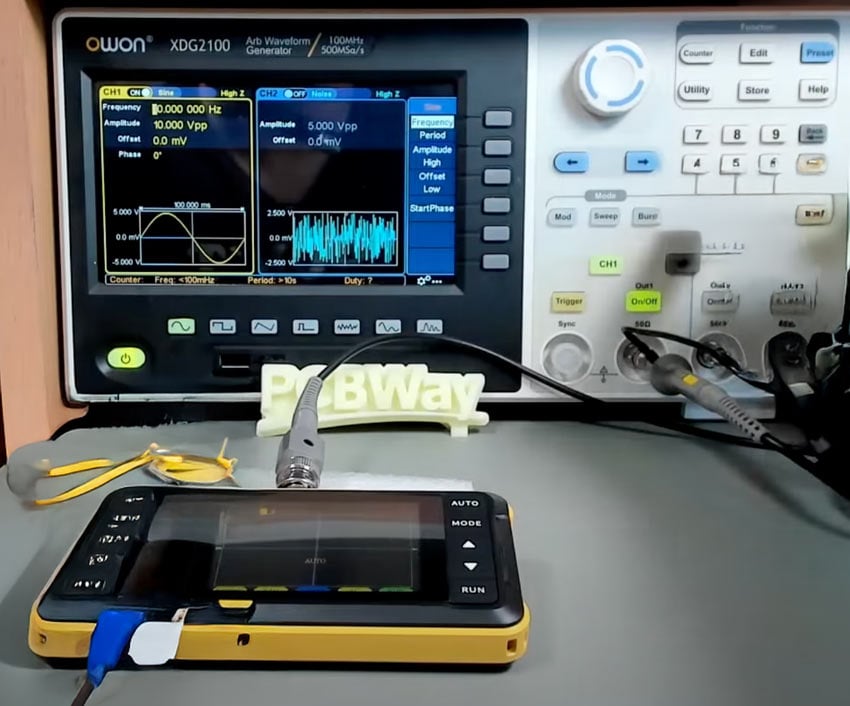

• Service og reparasjon av elektronikk

  : Feilsøking i kretser, moduler og kontrollkort på verksted eller ute hos kunde.
• Testing av sensorer: Analyse av utgangssignaler fra sensorer som temperatur, trykk eller vibrasjon i systemutvikling.

• Embedded utvikling

  : Signalanalyse for mikrokontrollerprosjekter og programmeringsfeilsøking.
• Kontroll av kommunikasjonsbusser: Grunnleggende sjekk av SPI, I2C eller PWM-signaler (innenfor båndbreddebegrensning).
• Strømforsyningstesting: Måling av ripple, transienter og spenning i DC/DC-omformere og strømkretsløp.

• Prototyping og utvikling

  : Signalvisualisering i designfasen av elektroniske prototyper.
• Undervisning og demonstrasjoner: Viser signalformer og kretsprinsipper i undervisningsmiljøer.

Perfekt til feilsøking i kretser, moduler og kontrollkort.

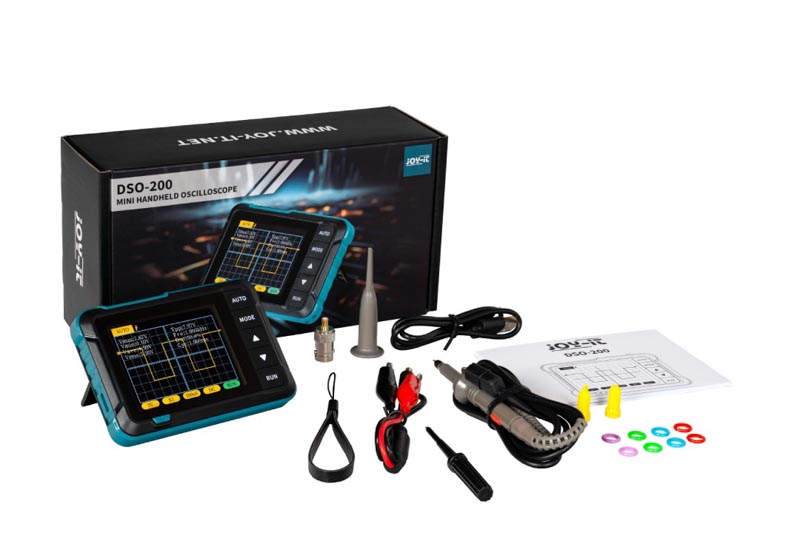

Innhold i pakken:

• 1x DSO-200 oscilloskop

• 1x USB Type-C kabel
• 1x Håndleddsrem
• 1x Oscilloskopprobe
• 1x Testledning med krokodilleklemmer
• 1x BNC-adapter
• 1x Brukermanual
