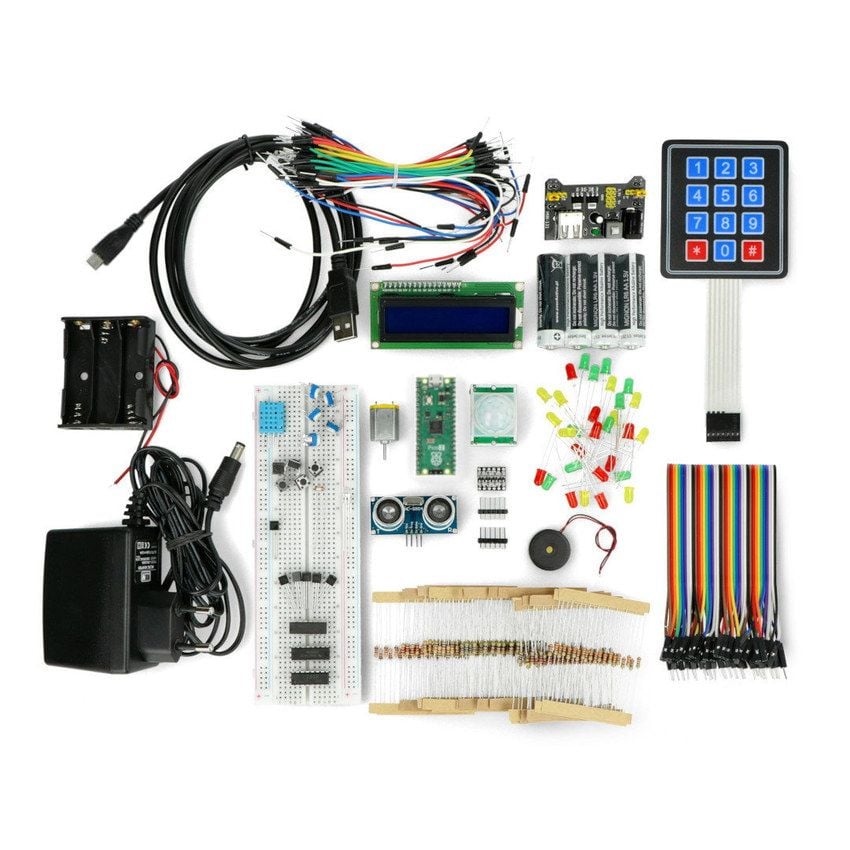

Elektronikksett med Raspberry Pi Pico 2 og organiseringsboks
Dette utvidede elektronikksettet samler en Raspberry Pi Pico 2, komponenter, sensorer, motorstyring og utstyr for koblingsbrett i én organiseringsboks. Modulen leveres med loddede hannpinner og kan settes direkte i det medfølgende koblingsbrettet med 830 kontaktpunkter.
Koblingsledninger og koblingsbrett gjør det mulig å bygge kretser uten lodding. Komponentutvalget dekker blant annet lysdioder, motstander, brytere, LCD-display, temperatur- og fuktmåling, lysregistrering, bevegelsesdeteksjon, avstandsmåling og styring av en DC-motor.
Programmering og prototyping
Raspberry Pi Pico 2 er basert på den tokjernede mikrokontrolleren RP2350 med en klokkefrekvens på 150MHz. Modulen har 26 GPIO-pinner som arbeider med 3,3V, og kan programmeres med C/C++ eller MicroPython.
LCD-displayet med 16 x 2 tegn, trykknappene, det numeriske tastaturet og potensiometrene kan brukes til å bygge enkle brukergrensesnitt. Skiftregisteret og I/O-utvideren gir mulighet til å arbeide med flere utganger, mens den firekanals logikknivåomformeren kan tilpasse signaler fra 5V til 3,3V.
Sensorer og motorstyring
Settet inneholder sensorer for analog temperaturmåling, temperatur og luftfuktighet, lys, bevegelse og avstand. Ultralydsensoren registrerer objekter fra 2cm til 200cm. Fotomotstanden kan brukes til å skille mellom lyse og mørke omgivelser, mens PIR-sensoren registrerer bevegelse.
Motordriveren kan styre retning og rotasjonshastighet for to DC-motorer. Den medfølgende DC-motoren drives med 3V til 5V. NPN-transistorene kan brukes til å styre komponenter som trekker mer strøm enn én mikrokontrollerpinne kan levere.
Bruksområder
Kombinasjonen av programmerbar kontroller, koblingsbrett, betjeningskomponenter og sensorer egner seg til flere typer lærings- og prototypeprosjekter:
- Bygging og testing av loddefrie elektronikkretser
- LED-styring og brukergrensesnitt med knapper, tastatur, potensiometre og LCD-display
- Måling av temperatur, luftfuktighet og lysnivå
- Registrering av bevegelse og objekter på 2cm til 200cm avstand
- Eksperimenter med retning og hastighet for en DC-motor
- Utvidelse av digitale utganger med skiftregister og I/O-utvider
Strømforsyning og tilkobling
Kontrolleren kan forsynes via micro-USB eller batteriholderen for tre AA-batterier. En 1,8m micro-USB-kabel følger med for tilkobling til en datamaskin. Pakken inneholder også fire AA-batterier.
Strømmodulen for koblingsbrett leverer 5V eller 3,3V til komponenter på brettet. Den medfølgende strømforsyningen har en utgang på 12V / 2,5A og kan forsyne denne modulen. GPIO-pinnene på kontrolleren arbeider med 3,3V, mens logikknivåomformeren kan konvertere signalnivå fra 5V til 3,3V.
Spesifikasjoner
Arkitektur
ARM Cortex-M33 / RISC-V Hazard3
Antall kjerner
2, Dual Core
Programmeringsspråk
C/C++ eller MicroPython
LCD-display
16 x 2 tegn, blå bakgrunnsbelysning
Avstandsmåling
2cm til 200cm
Ekstern strømforsyning
12V / 2,5A
Pakkeinnhold
Koblingsbrett
830 kontaktpunkter og separate strømlederbaner
LED-sett
30 stk. 5mm, 10 røde, 10 grønne og 10 gule
RGB-LED
Felles anode og fire pinner
Motstander
200 stk., 20 av hver verdi
Analog temperatursensor
For tilkobling til analog inngang
Fotomotstand
Sensor for innfallende lys
Potensiometre
5 stk., 10kΩ eller 20kΩ
Skiftregister
For styring av flere utganger
I/O-utvider
For flere tilgjengelige tilkoblinger
Buzzer
Uten innebygd generator, 1V til 40V
Temperatur- og fuktighetssensor
Digital sensor
LCD-display
16 x 2 tegn med omformer og blå bakgrunnsbelysning
Motordriver
Styrer retning og hastighet for to DC-motorer
Avstandssensor
Ultralyd, 2cm til 200cm
Batteriholder
For 3 AA-batterier
Logikknivåomformer
4 kanaler, fra 5V til 3,3V
Strømmodul for koblingsbrett
5V / 3,3V
Oppbevaring
Organiseringsboks
