USB-UART FTDI 3,3/5V konverter med USB B-kontakt

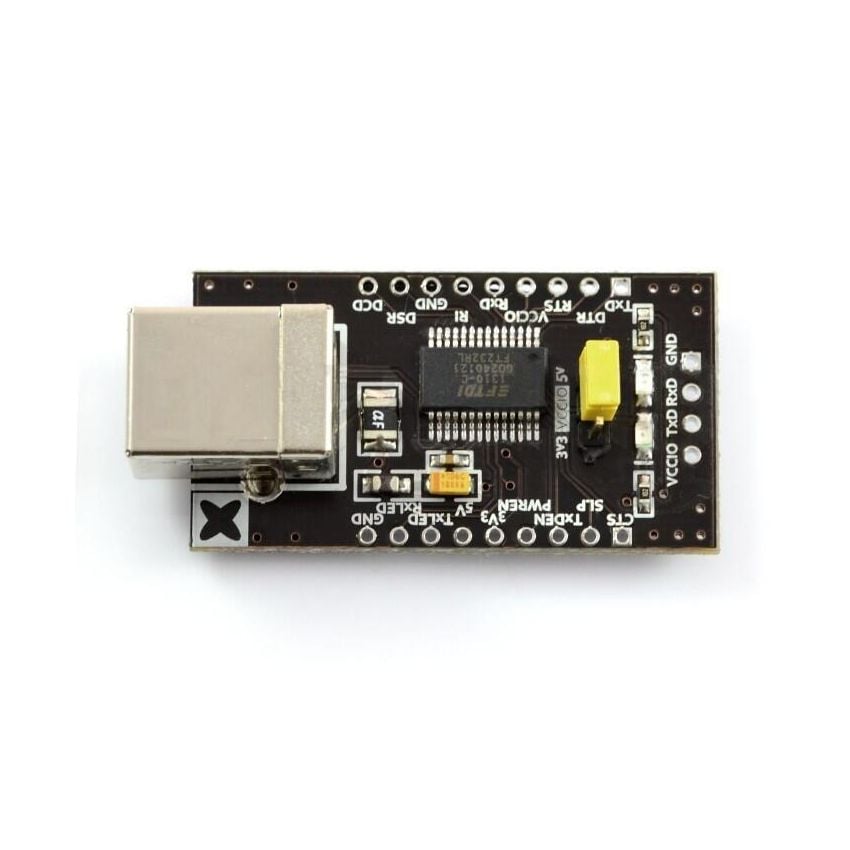

USB-UART FTDI-konverter med FT232RL-brikke

Denne USB-UART-konverteren gjør det mulig å utveksle data mellom en PC og mikrokontrollerkort via seriell UART-kommunikasjon. Modulen er basert på den pålitelige FTDI FT232RL-brikken som støtter Windows, macOS og Linux uten ekstra konfigurasjon.

Valgbar spenning 3,3 V eller 5 V via jumper.

Spenningsnivået på PWR-pinnen velges med en jumper: 5 V hentes fra USB-porten via en polymersikring (maks 500 mA), mens 3,3 V leveres fra FT232RL-brikkens interne regulator (maks 50 mA). Dette gjør konverteren kompatibel med både 3,3 V- og 5 V-baserte kretser.

Tilkoblinger og bruksområder

Modulen har vinklete goldpin-kontakter med signalene RxD, TxD, RTS, CTS, PWR og GND. I tillegg er ekstra pinner (C3, C4, C5) og signalene RI, DTR, DSR og DCD tilgjengelige via loddepunkter for mer avanserte overføringer. Konverteren passer til prototyping på breadboard og brukes blant annet til programmering av Arduino, STM32 Discovery og andre mikrokontrollersystemer.

Spesifikasjoner

• Brikke: FTDI FT232RL

• Kontakt: USB type B

• Grensesnitt: UART
• Spenning: 3,3 V / 5 V (valgbar via jumper)
• Signaler: RxD, TxD, RTS, CTS, PWR, GND
• Ekstra signaler: RI, DTR, DSR, DCD, C3, C4, C5
