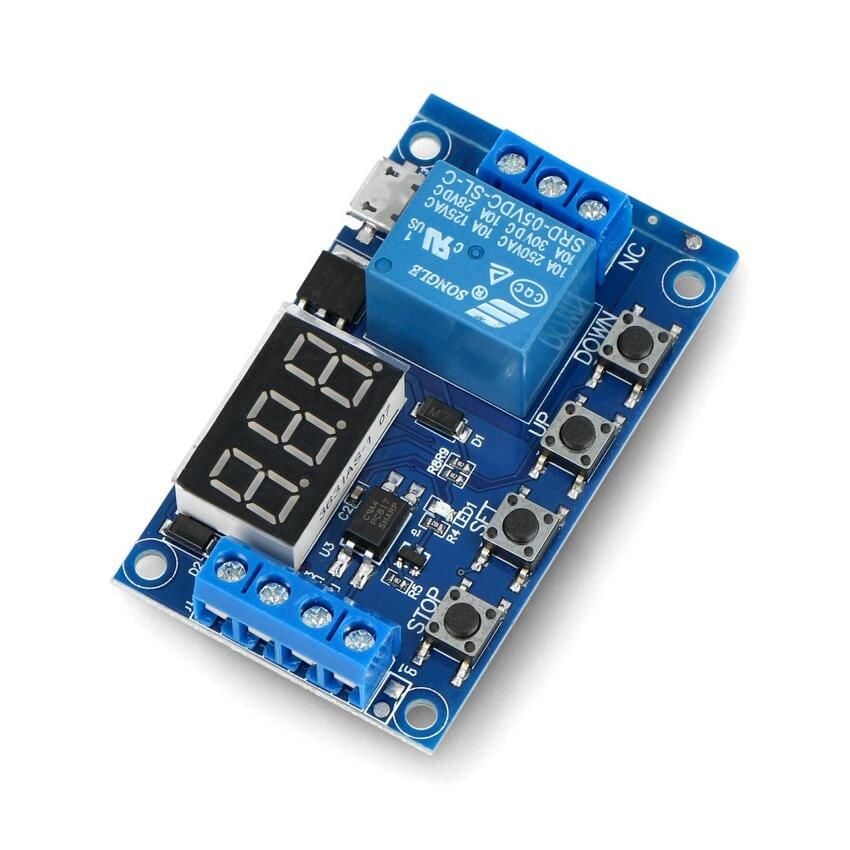

Relémodul 1-kanal med programmerbar tidsforsinkelse, 10A/250VAC, 5V spole

Relémodul med programmerbar tidsforsinkelse

Denne 1-kanals relémodulen kombinerer et SRD-05 relé med integrert tidsstyring og LED-display. Forsinkelsen kan stilles fra 0,1 sekund til 999 minutter via fire knapper direkte på kortet.

Modulen støtter 7 ulike driftsmoduser.

Dette gir stor fleksibilitet for tidsstyrte kretser, automasjonsprosjekter og DIY smart home-løsninger. Trigger-inngangen aksepterer spenninger fra 3V til 24V, noe som gjør modulen kompatibel med Arduino, Raspberry Pi, ESP32 og andre mikrokontrollere.

Driftsmoduser

• P1.1 – aktivering ved trigger, utkobling etter OP-tid (ikke retriggbar)

• P1.2 – aktivering ved trigger, utkobling etter OP-tid (retriggbar – nytt signal starter telleren på nytt)
• P1.3 – aktivering ved trigger, utkobling etter OP-tid (nytt signal slår av reléet umiddelbart)

• P-2 – forsinket innkobling med CL-forsinkelse etter trigger, utkobling etter OP-tid

• P3.1 – syklisk drift med trigger, antall sykluser styres av LOP-parameter
• P3.2 – syklisk drift uten trigger (starter automatisk), antall sykluser styres av LOP-parameter

• P-4 – holdefunksjon, relé aktivt så lenge trigger holdes, utkobling etter OP-tid når trigger slippes

Konfigurasjon

Modulen konfigureres via fire knapper på kortet:

• SET – hold i 2 sekunder for å gå inn i konfigurasjonsmodus, kort trykk for å bekrefte valg
• UP / DOWN – velg driftsmodus (P1.1–P-4) og juster parameterverdier
• STOP – velg tidsenhet (sekunder, desisekunder eller minutter), slå relé av/på fra hovedskjerm

Tidsenheter på displayet

Parametere

• OP – innkoblingstid (hvor lenge reléet er aktivt)
• CL – utkoblingstid / forsinkelse før innkobling
• LOP – antall sykluser (for syklisk drift P3.1/P3.2)

Hvilemodus

Hold STOP i 2 sekunder for å velge hvilemodus:

• C-P – hvilemodus, displayet slukkes etter 5 minutter uten aktivitet (relé fungerer normalt)
• Oh-d – normal modus, displayet er alltid på

Spesifikasjoner – modul

• Forsyningsspenning: 6–30V DC

• Trigger-spenning: 3–24V
• Triggering: høyt signal aktiverer relé
• Forsinkelsesområde: 0,1 s – 999 min
• Antall driftsmoduser: 7
• Display: 3-sifret LED
• Funksjonsknapper: 4 stk (SET, UP, DOWN, STOP)
• Tilkoblinger: skruterminaler + microUSB
• Beskyttelse: optoisolasjon, feil polaritet
• Kortmål: 65 × 38 mm

Spesifikasjoner – relé SRD-05VDC-SL-C

• Spolespenning: 5V DC

• Spolestrøm: ca. 71,4 mA
• Spolemotstand: 70 Ω ±10%
• Effektforbruk spole: ca. 0,36 W
• Aktivasjonsspenning: maks 75% (3,75V)
• Slippspenning: min 10% (0,5V)
• Maks spolespenning: 120% (6V)

Kontaktspesifikasjoner (Form C)

Ytelse og levetid

• Kontaktmotstand: maks 100 mΩ
• Aktiveringstid: maks 10 ms
• Slipptid: maks 5 ms
• Dielektrisk styrke (spole–kontakt): 1500VAC / 1 min
• Dielektrisk styrke (mellom kontakter): 1000VAC / 1 min
• Isolasjonsmotstand: min 100 MΩ (500VDC)

• Mekanisk levetid: min 10 millioner operasjoner (uten last)

• Elektrisk levetid: min 100 000 operasjoner (ved nominell last)
• Driftstemperatur: -25°C til +70°C
• Luftfuktighet: 45–85% RH
• Vekt (relé): ca. 10 g

Sertifiseringer

• UL/CUL: E167996 – 10A/125VAC, 28VDC
• TÜV: R9933789 – 10A/240VAC, 28VDC

Tilkoblinger

Typiske bruksområder

• Tidsstyrt belysning – automatisk av/på for lys og LED-strips

• Ventilasjon – forsinket start/stopp av vifter
• Pumper og motorer – syklisk drift eller forsinket oppstart

• Smart home – tidsstyring av apparater og enheter

• Prototyping – testing av tidsstyrte kretser med Arduino og Raspberry Pi
