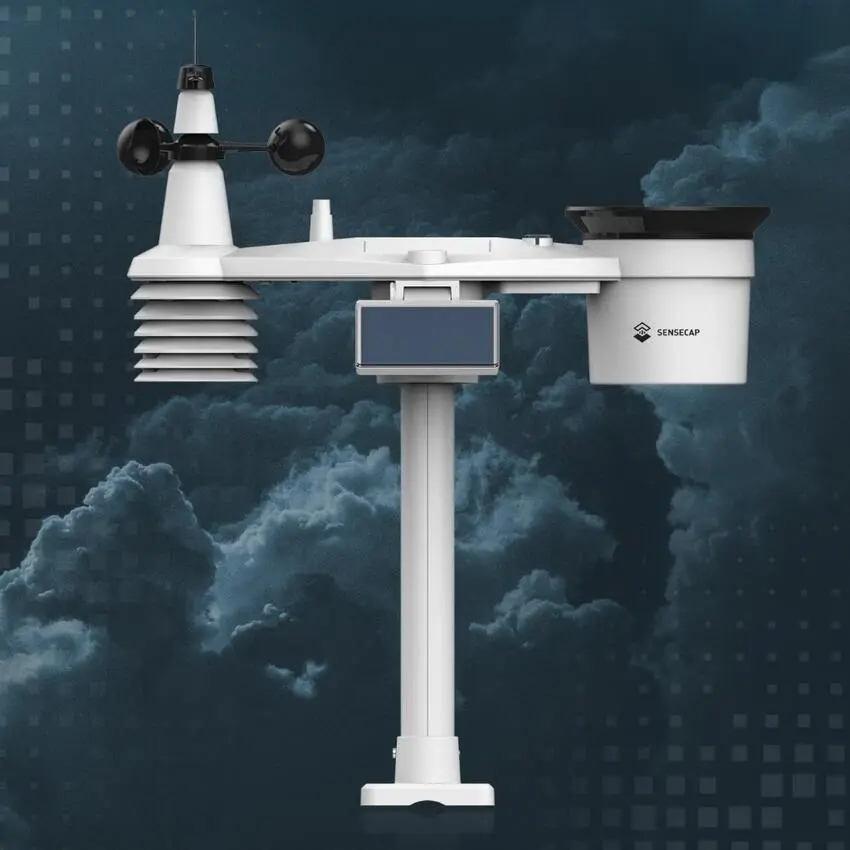

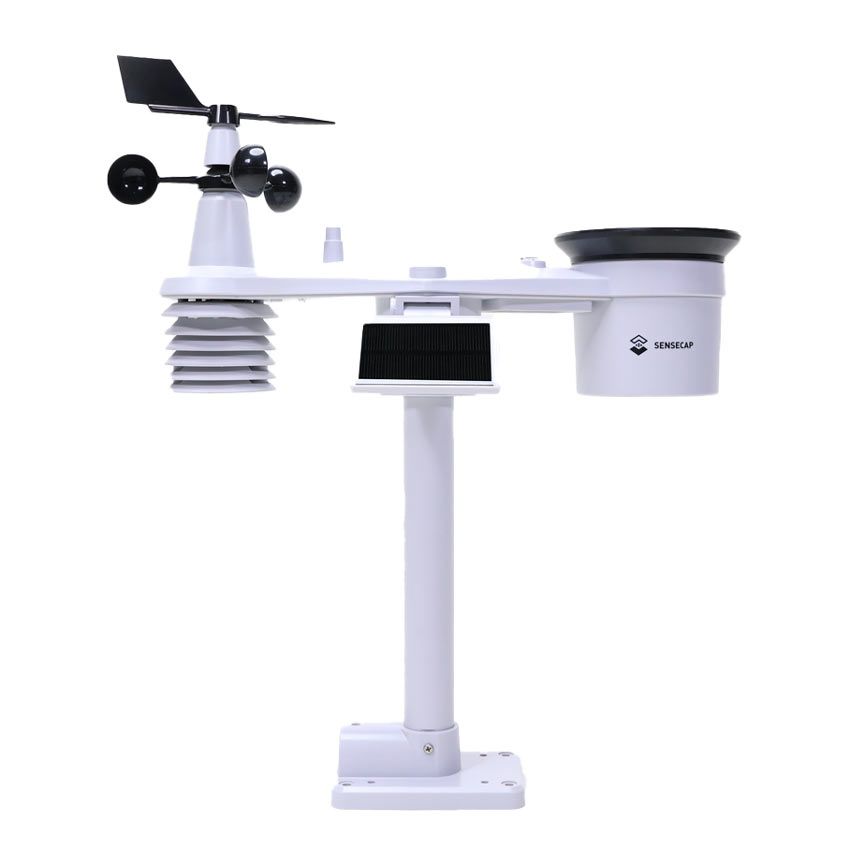

Avansert 8-i-1 LoRaWAN-værstasjon for miljømåling

Avansert 8-i-1 værstasjon for datadrevne miljøprosjekter

Denne LoRaWAN-værstasjonen er laget for mer krevende bruk enn en enkel hagesensor. Den kombinerer åtte måleparametere, solcelleforsyning, batteridrift og trådløs overføring i én enhet, slik at du kan bygge et stabilt oppsett for meteorologi, lokal miljøovervåking og mer profesjonelle feltprosjekter.

8-i-1 værstasjon for jordbruk, anlegg, forskning og smart overvåking.

Enheten passer godt der du trenger kontinuerlige målinger av vind, nedbør, lys og luftforhold uten å trekke kabler til hvert enkelt målepunkt. Den er relevant for blant annet landbruk, urbane miljømålinger, eiendomsdrift, skole- og forskningsprosjekter, samt avanserte private installasjoner der hyperlokale værdata gir bedre beslutningsgrunnlag.

I praksis er dette en mer komplett plattform for værmåling enn typiske hobbyløsninger, fordi sensorer, energiforsyning og radiokommunikasjon er samlet i ett system som også kan kobles mot mobilapp, nettportal og videre dataintegrasjon.

Hvilke data værstasjonen måler

Stasjonen registrerer åtte sentrale vær- og miljøverdier: temperatur, luftfuktighet, vindhastighet, vindretning, nedbørsintensitet, lysstyrke, UV-indeks og barometertrykk. Det gir et bredt datagrunnlag både for lokal overvåking og for analyse over tid.

Åtte måleparametere for vær, mikroklima og feltdata i samme enhet.

For mer avanserte prosjekter er det nyttig at målepakken dekker både klassiske værdata og miljøverdier som lys og UV. I nyere datapakker fra enheten finnes det også felt for kastvind og akkumulert nedbør, noe som er relevant når du vil bygge mer detaljerte rapporter eller egne dekodere.

Konfigurasjon i app, portal og andre systemer

Konfigurasjonen starter i mobilappen, der du kan koble til sensoren over Bluetooth, velge plattform, angi frekvensplan og sette driftsparametere. Appen brukes også til å knytte enheten til konto, lese grunnleggende enhetsinformasjon og gjøre endringer uten fysisk kabeltilkobling.

SenseCAP Mate brukes til oppsett, frekvensvalg, intervall og nettverksparametere.

I appen kan du blant annet velge uplink-intervall, nettverkstype og aktiveringsmetode. Enheten bruker OTAA som standard, men kan også settes til ABP. For mer avansert drift kan du endre uplink-intervall fra 1 til 1440 minutter, mens portalbruk normalt starter fra 5 minutter. Du kan også velge pakkestrategi, gjenopprette fabrikkinnstillinger og nullstille akkumulert nedbør.

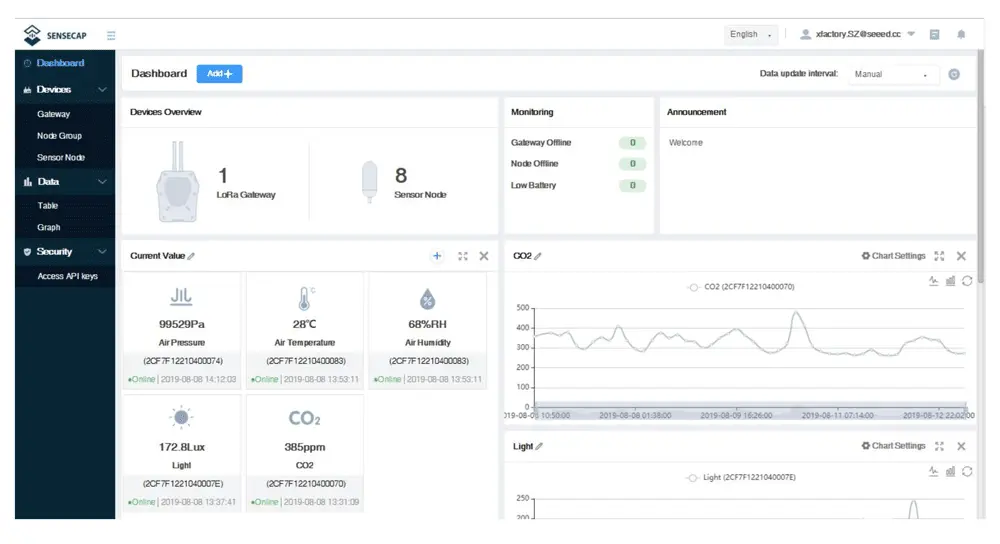

SenseCAP Portal gir oversikt over enheter, data og videre integrasjon.

I nettportalen kan du følge online-status, siste opplastede data og grafer for måleserier. Portalen omfatter enhetsadministrasjon, dataoversikt og tilgangsstyring, og det finnes også API-er for HTTP, MQTT og WebSocket. Det gjør løsningen relevant for mer seriøse systemer der data skal inn i egne dashbord, varslinger eller analyseverktøy.

Værstasjonen kan brukes med SenseCAP-plattformen, SenseCAP for Helium, SenseCAP for The Things Network, offentlig Helium, The Things Network og andre LoRaWAN-nettverksservere, så lenge frekvensplan og oppsett er riktig konfigurert.

Hva SenseCAP betyr i praksis

SenseCAP er ikke bare navnet på selve værstasjonen, men et økosystem rundt sensoroppsett, trådløs overføring og datatilgang. Tanken er at sensoren kan settes opp lokalt via mobil, sende måledata over LoRaWAN og deretter følges opp i en webportal eller integreres videre i egne systemer.

SenseCAP kombinerer sensor, app, portal og API i samme arbeidsflyt.

Det gjør løsningen egnet når prosjektet skal vokse fra enkel avlesning til mer seriøs logging, fjernovervåking og automatisert bruk av data. I stedet for å lese av målinger bare på stedet, kan du bygge en arbeidsflyt der data samles inn, lagres, vises og sendes videre til andre tjenester.

LoRaWAN og kommunikasjon over lengre avstander

LoRaWAN er en radioteknologi og nettverksmodell for sensorer som skal sende små datamengder over lang avstand med lavt strømforbruk. I stedet for å være avhengig av kort rekkevidde som vanlig Bluetooth, sender værstasjonen måledata til en LoRaWAN-gateway, som deretter videresender data til nettverkstjeneste og portal.

Standard LoRaWAN-sensor som kan brukes med ulike gatewayer og nettverkstjenester.

Denne værstasjonen fungerer som en standard LoRaWAN v1.0.3 Class A-sensor og kan brukes med LoRaWAN-gatewayer og tjenester som passer frekvensplanen du velger. Den støtter blant annet EU868, US915, AU915, AS923, KR920, IN865 og RU864. Oppgitt rekkevidde er 2 til 10 km ved fri sikt, mens faktisk avstand i praksis påvirkes av terreng, bygninger, metallflater og annen radiostøy.

Det er også viktig å skille mellom Bluetooth og LoRaWAN i denne løsningen. Bluetooth brukes for lokal oppsett og parameterendringer i appen, mens LoRaWAN brukes for selve langdistansekommunikasjonen og fjernoverføringen av måledata.

Strømforsyning og installasjon for mer krevende bruk

For feltinstallasjoner er lavt energiforbruk en stor fordel. Enheten drives av et 0,5 W solpanel i kombinasjon med batterier og kan bruke et innebygd rom for 3 AA-batterier eller en ekstern batteriboks for 6 AA-batterier for lengre driftstid. Batteritypen påvirker også temperaturtoleransen i felt.

Riktig montering og plassering er avgjørende for presise værdata.

Ved installasjon bør stasjonen plasseres åpent, rettes mot nord og nivelleres riktig for å sikre gode målinger av vind, nedbør, UV og lys. For best trådløs forbindelse bør sensoren ha mest mulig fri sikt mot gatewayen og stå unna sterke støykilder og metalliske hindringer. Dette gjør produktet mer egnet til seriøse uteprosjekter enn enklere stasjoner som bare er laget for kort rekkevidde og lokal avlesning.

Spesifikasjoner

Pakkeinnhold

• Værstasjon med innebygde sensorer og solpanel
• Stativ for stolpemontering
• Monteringsklemme
• Plaststolpe
• 4 skruer, sekskantmuttere og skiver
• 1 skrue og sekskantmutter
• Ekstern batteriboks for 6 AA-batterier med 2 m kabel
